Ремонт PsOne schp-102

[marts]

Купил соньку schp-102 с убитой головой.
Люфт шпинделя, лазер покоцан. (пытается читать диски, но безрезультатно)
Заменил голову на заведомо рабочую. - из 40 дисков  стала читать ~ 5 и то с трудом. болванки не читает вообще. (либо открывает выбор браузер/плеер, судрожно пытаясь прочесть диск, либо просит вставить диск для playstation), записывал через алкоголь, другие приставки читают их на ура.
Куда стоит копать?
вечером выложу фотки платы и чипа. (на 6ой ноге чипа импульсы присутствуют).

p.s
Штампованные диски идеального состояния может не читать, при этом штамповку покоцанную может читать более менее  нормально 0_o вообще не могу найти зависимость.

чип, если память не изменяет 12С607

[jjakkass]

что значит заменил голову? привод в сборе или только лазерную головку?

[marts]

Привод в сборе ksm-440BAM (новый) есть новый ADM, с ним абсолютно идентичная ситуация.

[jjakkass]

лицензия есть? попробуй отпаять питание от 12С607 и запустить лицуху

[marts]

отпаивал.. но нету лиц( и после отпайки - сразу просит диск верного формата....

[jjakkass]

у меня остается 2 варианта

1.Головы говно полное
2.Чип крякнул, было такое, NTSC пиратку вообще перестал кушать, зашил новый и всё поехало.

не читает как? опиши подробно, привод скрипит\счелкает пытаясь прочитать или сразу выдает браузер\проигрыватель?

[marts]

Пытается читать.. раскручивает пытается читать скрежетчит.. потом СТОП двиг останавливается или сбрасывает обороты и опять раскручивается и пытается судрожно  прочесть диск.
p.s
головки покупал в проверенном месте, раньше проблем не было.. да и я пробовал ставить голову, которую тестил на другой приставке (и она там работала идеально)  - а тут тот же резалт
п.с
а где в мск можно купить чип? а шить его очень геморно? (нету программатора)

Добавлено позже:
Да еще забыл описать интересную деталь.
Игровая штамповка, которая не работает, если ее открыть через CD плеер - треки отображаются и играют нормально 0_o
так что наверное и правда чип поврежден.

[jjakkass]

на вот лови, готовые прошивки только нужно чип купить 60р стоит http://www.chipi.ru/hex/hex.html ты в МСК живешь? позвони в магаз Мастер-Кит. Они шьют микросхемы, у меня в городе они тоже есть. приехал к ним 60р чип+120 за прошивку и того 180р. времени 2 минуты займет.от тебя потребуется только прошивка на носителе (ссылку дал) и название ПИКа.

ссылку на прошивки дал там уж сам разберешься.

 с вероятностью 98.9% чип крякнул

[marts]

Спасибо большое, за рекомендацию, а какой именно чип стоит покупать?

Добавлено позже:
у меня тут под боком есть вот этот магаз... поискал там 12С508
http://www.chipdip.ru/search.aspx?tmpl=results&searchtext=12%F1508
Любая из них подойдет? только корпуса разные?

ха - это и есть филиал этого магаза)))

[jjakkass]

если у тебя schp-102 то PIC 12C508A там же написано всё по ссылке. читать умеем?
это старо как мир.

п.с единственная проблема что чипы эти одноразовые, неудачно прошили-60р в мусор. парни на отрез отказались прошивать пока я к ним сам не приехал. прошилось всё с первого раза. параметры осциллятора Осциллятор = IntRC , СP = on ,
MCLR и WDT=off *.

скажи сразу, опыт подрбных операций есть? если нет тащи к чиповальщикам ps2. они сделают за 5мин. а то был тут один товарищ припаял хз как собрал, где то каратнуло и потом он отписал что выкинул консоль ничего не работает (а скорей всего вылетел предохранитель на плате) след-но автор был полный чайник.

Добавлено позже:
да, тебе нужен в DIP корпусе

[marts]

да.. у нас чипы явно подороже.. 160 рубликов
http://www.chipdip.ru/product/pic12c508a-04-p.aspx
этот подойдет?
P.S
Опыта нету. но консоль покупал именно чтоб ковырять.
Паяльник регулируемый есть, антистатик браслет - куплю, опыт хочу получить
перед запуском, осмотр платы под лупой на наличие короткого - обязателен (дабы не спалить предохранители).
Руки вроде не из жопы.. думаю справлюсь.

[jjakkass]

да подойдет, удачи в новых начинаниях. как сделаешь отпишись

[marts]

Окей, обязательно отпишу, спасибо огромное за помощь :]

Добавлено позже:
Они не шьют..  а чем его прошить в домашних условиях можно?

[jjakkass]

marts,

Окей, обязательно отпишу, спасибо огромное за помощь :]

Добавлено позже:
Они не шьют..  а чем его прошить в домашних условиях можно?

программатором

[marts]

http://www.chipdip.ru/product/pic-pg1.aspx данный подойдет?

Добавлено позже:

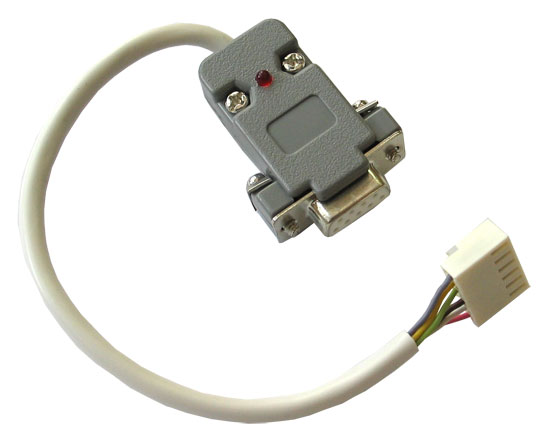

купил сабж. настроил ic-prog, только открыв коробочку слегка удивился. - нету никаких разъемов куда можно вставить чип 12c508a 0_o на 1ом конце программатора com порт на другом просто непонятный (мне) разъем

 вот так он выглядит

[Данил]

ну как бы надо смотреть распиновку,и я так понял подпаивать каждую ножку

[marts]

так.. распиновку разъема программатора нашел


Добавлено позже:

а это собстно 12c508a

такс.. выходит
1-4
2-1
3-8
4-7
5-6
вроде так..


ибо у 12c508a распиновка такая
VPP = 4
VSS = 8
PGD = 7
PGC = 6
VDD =1


Добавлено позже:
Походу прошил.. на верифае свалился на адресе 0040h (что вроде как значит что девайс прошит)
пробую припаять в консоль...


Добавлено позже:
такс. старый чип припаян так:

ножки у приставки как у PM-41
но меня смущает следующее...



так кажись разобрался, судя по этой распиновке

 для старого чипа - у меня все же PM-41-2



Добавлено позже:
Значит паяю по этой диаграмме

Добавлено позже:
Ура! заработало! Теперь читает все диски! и старые штампованные и болванки! и без труда... на ура!
Спасибо всем, кто помог, особенно jjakkass.
вот так я поставил чип (строго не судите, это мой первый) xD (сверху заклеил изолентой дабы не закоротить ножки о экран.


Добавлено позже:
А вот так я шил dip чип.

[Rumata]

Для удобства монтажа лучше выводы контроллера распрямить, что бы они были в одной плоскости, тонкие концы откусить и паяться к оставшимся широким. Таким образом устраняется опасность протыкания выводами изоленты и замыкания. Так же лучше класть чип не на микросхему, а непосредственно на плату, на свободное место.

[marts]

впоследствии я и выпрямил пины, ибо экран тупо не одевался

[jjakkass]

ну чтож, автор молодец, быстро справился, стоило только указать направление в котором двигаться, респект и уважуха таким людям которым на 5 страниц разжевывать не приходиться.

Для удобства монтажа лучше выводы контроллера распрямить, что бы они были в одной плоскости, тонкие концы откусить и паяться к оставшимся широким. Таким образом устраняется опасность протыкания выводами изоленты и замыкания. Так же лучше класть чип не на микросхему, а непосредственно на плату, на свободное место.

я лично припайвал одну ногу на плату остальные разводил уже хотя в корпусе место мало, вот в PSX так делать было куда удобнее.

[armagedon]

А как узнать что pic 12c508a нормально прошилась?,у меня при проверке выдает ошибку 0000h!Схему собрал вот этого девайса http://www.chipdip.ru/product/pic-pg1.aspx

[marts]

это нормально - этот пик  не поддерживает чтение (вроде как) - у меня тоже была ошибка. - попробуй смонтировать.

Добавлено позже:
если есть осциллограф - посмотри что творится на ногах пика когда смонтируешь. (если не будет работать)

[armagedon]

Хорошо,буду щас впаивать чип.Осцилографа у меня нет,а какие могут быть последствия для консоли  при неудачном програмировании

Добавлено позже:
marts ,распиши поподробней как ты icprog настраивал и шил микруху.Какая у тебя версия программы?

[marts]

Про последствия - именно от не прошитого / не верно прошитого  -  имхо никаких. испортить консоль можно только криво припаяв чип в данном случае.
про настройку -
Осциллятор = IntRC , СP = on ,
MCLR и WDT=off *.
и выбрал PIC 12c508a
и тип программатора.
как мне порекомендовал товарищ jjakkass.
версия 1.06B


Добавлено позже:
п.с прошить его можно только 1 раз. - если прошивка кривая - в корзину его.

Добавлено позже:
В этой теме еще советуют выставить интерфейс как Windows API и установить I/O Delay на 4
http://www.emu-land.net/forum/index.php/topic,40613.msg548387.html#msg548387

[armagedon]

Впаял чип,неработает просить вставить диск формата ps,музыкалки читает.Ведать непрошился чип у меня,мож кто поможет с чипом или програматором я из Новосибирска!

Добавлено позже:
marts а прошивку для psone ты брал с chipi.ru?

[marts]

Прошивку брал вот тут http://www.chipi.ru/hex/hex.html эту http://www.chipi.ru/hex/onechip.rar
А ты правильно определил версию платы соньки? там две диаграммы для разных версий
для SCPH-102 ( PM-41 ) http://www.chipi.ru/ps1/102-diagram.html
для SCPH-102 ( PM-41-2) http://www.chipi.ru/ps1/102-2-diagram.html

Добавлено позже:
Вставляешь штамповку или cd-r ?

[armagedon]

у меня PM-41-2,и прошивка тоже взята оттуда.А адрес 0040h что значит?

Добавлено позже:
вставлял cd-r испробаванные на других консолях

[marts]

некоторые головы не читают CD-R.. хотя если музыку играет...
0040h - у меня на нем и ругался когда проверял.

[armagedon]

А ты чип сразу прошил,или несколько загубил?

[marts]

купил парочку, но прошился с первого раза.
