Автор Тема: Ремонт Dendy картриджа  (Прочитано 175413 раз)

0 Пользователей и 4 Гостей просматривают эту тему.

Оффлайн and13th

  • Пользователь
  • Сообщений: 20
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1560 : 14 Декабрь 2023, 01:22:11 »
Спасибо. ПЗУ только прозвонил, нет необычных сопротивлений, в программатор не ставил. Заказал две новых ПЗУ, придёт, тогда заодно посмотрю старые.
SMD133 заказал, попробую поставить.
Больше интересно, причина выхода из строя 5202. Заменю конечно и ТМ2, она на этой же цепи сброса сидит.

Оффлайн quq_CCCP

  • Пользователь
  • Сообщений: 2232
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1561 : 19 Декабрь 2023, 14:59:24 »
Время пришло, это всетаки китайский подпольный чип, сделанный ни понятно кем и ни понятно где (очевидно что где то на Тайване, но где именно?), и качеством эти микросхемы никогда не блестали, у меня бетмен с мертвым маппером ax5208c лежит. Да и без корпуса, мог статики схватить и отбросить копыта.

Оффлайн philimon

  • Пользователь
  • Сообщений: 5
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1562 : 24 Декабрь 2023, 22:33:31 »
Здравствуйте, подскажите, в чем может быть проблема. Японская контра, проверял на 2 приставках(новоделе и старом джуниоре), везде один и тот же дефект изображения - как будто не хватает пикселей или уменьшено разрешение, текст, например, очень невнятный. Это проблема совместимости или проблема в самом картридже?
270160-0
270162-1
270164-2
270166-3

Оффлайн supremacy

  • Пользователь
  • Сообщений: 2279
  • Пол: Мужской
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1563 : 25 Декабрь 2023, 11:15:45 »
Похоже, что у адресной шины chr перемкнуло соседние адреса либо один отвалился. Можно снять каплю и поставить eeprom, только слишком много усилий требуется.
Но может быть и так, что это просто плохой контакт, либо плата криво вставлена.
« Последнее редактирование: 25 Декабрь 2023, 11:24:22 от supremacy »

Оффлайн philimon

  • Пользователь
  • Сообщений: 5
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1564 : 25 Декабрь 2023, 14:23:00 »
Жаль, конечно. А плату я по-всякому вставлял, но изменений никаких

Оффлайн SavitarSvit

  • Пользователь
  • Сообщений: 1349
  • Пол: Мужской
  • Хирург личности
    • Youtube
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1565 : 25 Январь 2024, 09:56:19 »
philimon, я бы на твоем месте проверил бы дорожки на обрыв от контактов слота. А то по фото видно что плата заезженная и лак возле контактов кое где стёрт.

Оффлайн Superman99

  • Пользователь
  • Сообщений: 4
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1566 : 31 Январь 2024, 15:49:23 »
Здраствуйте есть вот такой картридж 8 в 1 у него отвалилась капля хочу заменить каплю на микросхемы,какие микросхемы и сколько нужно , и какие радиодетали, и как их спаять меж собой и  на какие пины микросхемы (оперативку использовал как донор на другой картридж)

Оффлайн supremacy

  • Пользователь
  • Сообщений: 2279
  • Пол: Мужской
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1567 : 31 Январь 2024, 17:06:14 »
маппер unrom (74hc161, 74hc132, sram 8k x 8) с менюшкой (ещё один 74161), чтобы понять как менюшка управляет железом нужно сдампить и подебажить. Можно и по простому сделать с тремя переключателями

Оффлайн Superman99

  • Пользователь
  • Сообщений: 4
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1568 : 31 Январь 2024, 18:32:09 »
А паять вот так

Оффлайн supremacy

  • Пользователь
  • Сообщений: 2279
  • Пол: Мужской
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1569 : 31 Январь 2024, 19:39:03 »
Лень проверять, схему unrom можешь глянуть в посте
http://www.emu-land.net/forum/index.php/topic,71165.msg1423495.html#msg1423495

Подумал, что если менюшка ещё и мирроринг переключает, то микросхем нужно будет побольше
Мне бы было лень всё это восстанавливать, да и многоигровки я не люблю.
В общем, если по-простому, то собираешь unrom схему, а на старшие три адреса и на мирроринг вешаешь переключатели.

Оффлайн Superman99

  • Пользователь
  • Сообщений: 4
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1570 : 31 Январь 2024, 19:55:56 »
Спасибо

Оффлайн s11

  • Пользователь
  • Сообщений: 449
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1571 : 09 Март 2024, 11:13:30 »
Road Blasters пиратка одноигровка из 90х , плата 3 "капли". Артефачат некоторые фоны видно на скрине 1.
Плата не гнилая, никаких обрывов дорожек на плате не обнаружено. Возможно ли решить проблему с артефактами добавив керамический конденсатор или резистор ? И если ДА, то куда паять ? Либо причина в разрыве проводящей нити под компаундом ?
PS: Фото платки с 2х сторон в приложении.

Оффлайн quq_CCCP

  • Пользователь
  • Сообщений: 2232
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1572 : 10 Март 2024, 10:39:29 »
Ну разумеется нет, судя по всему отгнила одна из линий PGR ищи где сгнил переход, возможно и с каплей что то, отслаивается дорожка.

Оффлайн ALTAJ

  • Пользователь
  • Сообщений: 5
  • Пол: Мужской
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1573 : 07 Апрель 2024, 06:00:26 »
Приветствую всех. Есть два обучающих карика, русский и китайский, можно ли из них сделать что то адекватное? Фото с сайта http://krzysiobal.com/carts/

Оффлайн supremacy

  • Пользователь
  • Сообщений: 2279
  • Пол: Мужской
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1574 : 07 Апрель 2024, 07:55:07 »
Приветствую всех. Есть два обучающих карика, русский и китайский, можно ли из них сделать что то адекватное?
Сделать можно, используя плату как макетку, отрезая ненужные дорожки и запаивая проводки. Но, судя по вопросу, заниматься ты этим вряд ли будешь. Вспомнился мем про троллейбус из булки хлеба. И тема тут про ремонт, а не про переделку.

Оффлайн ALTAJ

  • Пользователь
  • Сообщений: 5
  • Пол: Мужской
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1575 : 07 Апрель 2024, 08:02:43 »
Уже занимаюсь, с русской понятно боле-менее, 62256 лишняя она только для сохранения. Что то из AxROM или UxROM можно слепить. Вопрос в том можно ли использовать набор этой логики и многоигровочность. С китайкой не понятно пока, да и честно не занимался еще вообще, их у меня три.

Добавлено позже:
supremacy
и если не сложно можно в схеме показать что и где похерить и замкнуть. Схема имеется. Работаю в ремонте БЭА, а вот с логикой и программированием тяжело.

Оффлайн HardWareMan

  • Модератор
  • Сообщений: 7548
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1576 : 07 Апрель 2024, 08:21:59 »
Приветствую всех. Есть два обучающих карика, русский и китайский, можно ли из них сделать что то адекватное?
Что является критерием адекватности?

Оффлайн ALTAJ

  • Пользователь
  • Сообщений: 5
  • Пол: Мужской
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1577 : 07 Апрель 2024, 08:28:30 »
HardWareMan, выше написал.
"Вопрос в том можно ли использовать набор этой логики и многоигровку" например две части жаб, память буду использовать А29040
« Последнее редактирование: 07 Апрель 2024, 12:34:07 от ALTAJ »

Оффлайн mutabor

  • Пользователь
  • Сообщений: 318
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1578 : 07 Апрель 2024, 09:20:04 »
Вопрос в том можно ли использовать набор этой логики и многоигровочность.
Можно слепить многоигровку с парой безмапперных игр. Для этого надо разобраться с логикой на плате и написать под нее меню. Только вот надо ли?

Оффлайн ALTAJ

  • Пользователь
  • Сообщений: 5
  • Пол: Мужской
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1579 : 07 Апрель 2024, 12:35:34 »
mutabor, меню нет, тогда игры ни о чем, через сброс переключение.

Добавлено позже:
на русской обучалке под 7-й маппер для жаб, на китайке под 2-й игр больше нормальных и плат у меня тоже больше
« Последнее редактирование: 07 Апрель 2024, 13:03:18 от ALTAJ »

Оффлайн quq_CCCP

  • Пользователь
  • Сообщений: 2232
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1580 : 07 Апрель 2024, 17:00:10 »
HardWareMan, выше написал.
"Вопрос в том можно ли использовать набор этой логики и многоигровку" например две части жаб, память буду использовать А29040
Этот картридж годится только как донор, озу и логики. Все остальное в мусор, маппер там сложный и не пригожий для 99% игр, это что то типа Unrom\mmc1 - графика динамически грузится в видео озу, программа работает с пзу и озу в картридже, озу в картридже подпитано батарейкой для сохранений, почему маппер напоминает ммс1 - насколько помню там была реализована фишка для огромных текстовых окон, и возможность перемещать по экрану большие обьекты, могу ошибатся. Но тут это и нужно, для текстового редактора. Для запуска других игр, придется писать меню + код будет сложным, возможно потребуется адаптация игр для картриджа, поэтому оно того не стоит.

Оффлайн ALTAJ

  • Пользователь
  • Сообщений: 5
  • Пол: Мужской
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1581 : 07 Апрель 2024, 17:53:50 »
Я вас понял, буду лепить 161-ю и 32-ю, благо опыт восстановления платки с ними есть. думал можно обойтись этой логикой.

Оффлайн mutabor

  • Пользователь
  • Сообщений: 318
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1582 : 06 Май 2024, 22:37:52 »
Давно валялась платка 970518C с дохлым маппером, я знал о ней только то, что вроде как на ней были ниндзя черепахи. Давно хотел разобраться что же именно на ней было записано.

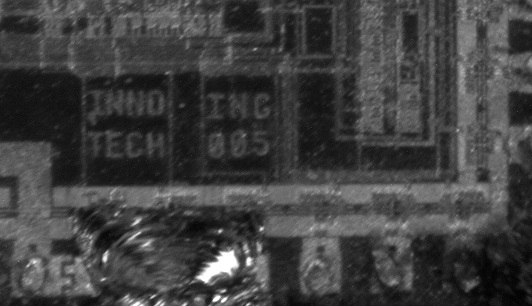

Маппер был давно сковырян, и рассмотрен под микроскопом - судя по надписям некий INNO TECH ING005.

Теперь наконец добрался до нее и смог сделать дамп. Для этого сколхозил импровизированный маппер из того, что было (КР1533ТМ9). Это 6 триггеров - как раз сколько нужно дополнительных выводов. Последовательно соединил триггеры - собрал сдвиговый регистр. Получилось это:
275640-1
Это дело запихал в дампер, написал софт для этого недомаппера, разобрался с порядком бит, сдампил сначала PRG, потом CHR - "маппер" пришлось перепаять на другие пины.
На картридже оказалась 2х игровка с черепахами 2 и 3.

Черепахи 3 с неким ZONAXI вместо KONAMI в копирайтах, 9 жизней со старта и Шреддер вроде убиваемый - по крайней мере начальные солдаты дохнут с 1 тычки.
Маппер управляется через регистр по адресу 6800. Для первой игры пишется 80, для 2й - A2. Я не смог его идентифицировать среди известных, так что дамп выкладываю по отдельности как 2 MMC3 игры.
« Последнее редактирование: 06 Май 2024, 22:55:20 от mutabor »

Оффлайн dragon2snow

  • Пользователь
  • Сообщений: 2
    • Просмотр профиля
Re: Ремонт Dendy картриджа
« Ответ #1583 : 08 Май 2024, 06:16:31 »
mapper 52

Оффлайн mutabor

  • Пользователь
  • Сообщений: 318
    • Просмотр профиля
Re: Ремонт Dendy картриджа
« Ответ #1584 : 08 Май 2024, 17:23:36 »
mapper 52
Похоже на то, меня смутило что меню пишет по 6800, не стал проверять другие базовые адреса. Выкладываю полный рабочий дамп.
Кстати я воостановил распиновку маппера, и оказалась она идентична TEC9719, за исключением пинов 21-24, которых тут нет, и также схожа с SMD133. Похоже китайцы активно передирали друг с друга.
« Последнее редактирование: 08 Май 2024, 17:56:32 от mutabor »

Оффлайн dragon2snow

  • Пользователь
  • Сообщений: 2
    • Просмотр профиля
Re: Ремонт Dendy картриджа
« Ответ #1585 : 09 Май 2024, 21:09:31 »
this 2in1 mapper 52 working fine

Оффлайн TheBoxGamePL

  • Пользователь
  • Сообщений: 4
    • Просмотр профиля
Re: Ремонт Dendy картриджа
« Ответ #1586 : 25 Сентябрь 2024, 11:24:32 »
I'm looking for this menu somewhere in this forum but I can't find 520-in-1

Оффлайн benladen88

  • Пользователь
  • Сообщений: 769
    • Просмотр профиля
Re: Ремонт Dendy картриджа
« Ответ #1587 : 10 Январь 2025, 02:58:03 »
Где-то что-то коротнул случайно на выключенном фамикоме, пока держал плату от него в руках (со вставленным в него ранним кулбоем), и теперь он всё показывает вот так. Ничего не зависает, потерпевшая только графика. Что я в нём сжёг? Его теперь перезаписывать или пересаживать что-то другое, не флэш? Или всё, рип?
« Последнее редактирование: 10 Январь 2025, 03:12:25 от benladen88 »

Оффлайн supremacy

  • Пользователь
  • Сообщений: 2279
  • Пол: Мужской
    • Просмотр профиля
Ремонт Dendy картриджа
« Ответ #1588 : 10 Январь 2025, 05:41:44 »
Chr-ram побилась, если речь про кулбой.

Онлайн chelci

  • Пользователь
  • Сообщений: 70
  • Пол: Мужской
    • Просмотр профиля
Re: Ремонт Dendy картриджа
« Ответ #1589 : 10 Январь 2025, 19:53:56 »
I'm looking for this menu somewhere in this forum but I can't find 520-in-1

а есть дамп этого картриджа?
