Ремонт Dendy картриджа

[Rumata]

Да фото мало чего даст. Эта дорожка идёт по лицевой стороне под микросхемами. Надо вызванивать. Или просто знать схему.

[RSL]

Ребята вот ФОТО платки

[bgr]

Пусть попробует сюда припаять, слишком дохрена припоя. А вообще, там же видно, что провод в мясо, на припое должны остаться следы проводов, туда и нужно капать как по мне.

[CaH4e3]

если поднимиш картридж, сфоткай меню с него плиз, есть такой же но с пробитым адресом ПЗУ

если чо, дамп то имеется лол


Добавлено позже:

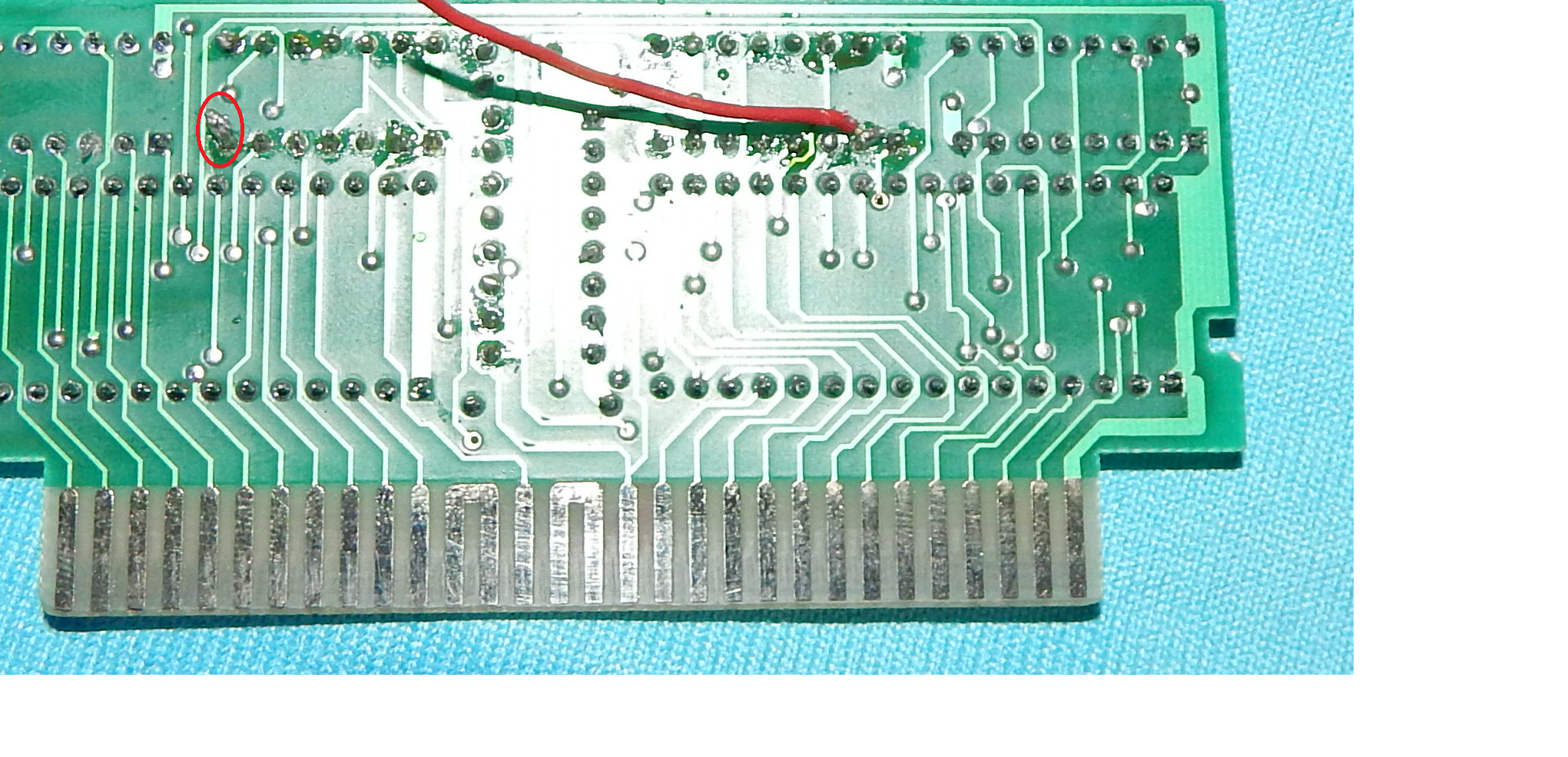

Ребята вот ФОТО планки, правильно точки я нашел ?

ну ты прыткий. а обратная сторона где? вообще не вижу повреждений платы, чтобы была необходимость проводами патчить. это либо изменение логики исходного маппера под конкретный дамп, либо одно из двух..

[KykyPyky]

Вот ссылка на схему этого карика
http://wiki.nesdev.com/w/index.php/4-in-1_multicart_(UNROM/ANROM)

[Rumata]

Я так понимаю, что это фото другой платки Похоже, что дорожка идёт со 2 ноги 161 на 8 ногу 32
bgr, то, что ты показал - это земля, 7 нога 32

Добавлено позже:

Вот ссылка на схему этого карика

KykyPyky, по данной ссылке мне одному пишут: There is currently no text in this page

[KykyPyky]

KykyPyky, но данной ссылке мне одному пишут: There is currently no text in this page

поправил, парсер скобку не добавил в ссылку

[bgr]

Rumata, на обратной стороне тоже ничего нет?) Я чисто логически прикинул, схему с двух сторон не видел)

[Rumata]

Ага вот и схема (кто их учил серым по чёрному рисовать ) Да, в 8 ноги IC2 (32) на 2 ногу IC7 (161). И по схеме это как раз переключение старших адресов PRG, то есть игр.
bgr, чисто логически 7 нога - GND

[RSL]

Отдельное Спасибо за помощь товарищу

KykyPyky

Картридж снова в строю.
Кратко по ремонту.
1. на плате отсутствовал конденсатор 103. Когда его припаял, появилось меню и загружалась только 1 игра.
2. повреждена дорожка на логику. Восстановил дорожку логики, все стало работать замечательно.
Решение проблем на фото.

[aculan]

Всем привет. Достал свою дендю с чердака и решил понастольгировать. Нашел вот такой вот карик, игра Tiny Toon(обожал эту игру в детстве).
Так вот, сам по себе карик рабочий, игра не зависает. Но то, что нижняя панель где должно указывать (время, морковки, ключи, очки, жизни, сердечко) всё в артефактах. Есть ли шанс это исправить?
Попробовал прозвонить дорожки там где достал, всё звонится.
Или может сам по себе ром такой кривой?
Была у меня в детстве Тини Тун, не помню этот карик или нет. Но работал он нормально.
Заранее всем спасибо )))

[godun]

достался такой вот карик, ессно как всегда на рассыпухе не работает  . при включении черный экран. до жути интересно, что там за игры  диоды и резюк целые, все вроде как пропаяно, дорог в обрыве нет. можно как то проверить логику? в наличии только мультиметр

короче пролежал он 1 год, включаю я его, а там... а там...

2-4 ммс1 игры с менюхой. считай пзухи, подели на части и игры по отдельности все будут работать на обычном ммс1

3 игры , переключаются ресетом , причем чип и дейл2 постоянно, иногда талеспин, и если повезет, черепахи1.
Что на него нашло? как так бывает

[KykyPyky]

Есть ли шанс это исправить?

Кажется тут обрыв

[Rumata]

Это как раз легко прозвонить, дорожки между слотом и переходными отверстиями

[aculan]

Кажется тут обрыв
(Ссылка на вложение)

Прозвонил, посмотрел под микроскопом. Нет, обрыва там нет. Всё звонится. Там много где краска по отваливалась, и кажется что обрывы есть.

[Rumata]

Вот я об этом и говорю. Очень часто отслоение маски создаёт видимость разрыва дорожки. Но при прозвонке и даже зачистке выясняется, что обрыва нет. Впрочем, тем хуже. Отсутствие проблем с печатью указывает на наличие проблем с каплями. А капли не лечатся.
Хотя, может и к лучшему Настольгировать не капли - не труъ

[densir]

aculan, Данный картридж лучше всего повешать на стенку, как напоминание о былых денечках в данном случае вероятность близка к 100% что дело в каплях, а это не лечиться. Нет, ну конечно есть способы, охладить в морозильнике, нагреть, прижать струбциной(чего только не придумывал пытливый детский ум) но лучше отправить на заслуженный покой. Если хочется понастольгировать, лучше поищи в своем населенном пункте картридж с этой игрой, до сих пор можно встретить, правда нужно искать, но видел и в ашане и в ДНС, ну и в куче мелких лавочек. Если хочется именно олд скул то нужно идти на GBX, там за немаленькую суму ты станешь обладателем этой игры. ну или обратись к китайцам. хочешь сделают тебе под заказ, ну а можно купить готовый картридж с этой игрой.

[aculan]

aculan, Данный картридж лучше всего повешать на стенку, как напоминание о былых денечках в данном случае вероятность близка к 100% что дело в каплях, а это не лечиться. Нет, ну конечно есть способы, охладить в морозильнике, нагреть, прижать струбциной(чего только не придумывал пытливый детский ум) но лучше отправить на заслуженный покой. Если хочется понастольгировать, лучше поищи в своем населенном пункте картридж с этой игрой, до сих пор можно встретить, правда нужно искать, но видел и в ашане и в ДНС, ну и в куче мелких лавочек. Если хочется именно олд скул то нужно идти на GBX, там за немаленькую суму ты станешь обладателем этой игры. ну или обратись к китайцам. хочешь сделают тебе под заказ, ну а можно купить готовый картридж с этой игрой.

Так платка то рабочая ))) Можно в принципе забить на эту полосу снизу. Рано еще на покой )) Вот как пройду, так и на покой

[godun]

Нет, ну конечно есть способы, охладить в морозильнике, нагреть, прижать струбциной

в кока -коле сварить  . так один на ютубе продаунгрейдил игру до уровня атари 2600

[Chester]

Подскажите пожалуйста.
Есть 3 картриджа:
2 in 1:
Spy hunter
Jaws

Игры переключаются ресетом. Если отпаять ножку резистора от ближайшего к нему вывода, то игра Jaws не появляется вообще. Если припаять, то появляется как повезёт, и в моменте ныряния под воду иногда проявляются немногочисленные динамичные артефакты, но сама игра проходится нормально. На самой плате присутствует посадочное место под 153 логику и конденсатор на 100nF. Что даст установка логики и какую туда ставить? Прочитал всю ветку, не совсем разобрался в маркировках, например чем отличаются 74LS153P от 74LS153N и 74LS153D и являются ли они взаимозаменяемыми?

36 in 1:
1. Ice climber
2. Binary land (не работает)
3. Galaxian
4. Formation Z (не работает)
5. Field combat (не работает)
6. Galaga
7. Front line
8. Dig dug (не работает)

Часть игр с примечанием (не работает) просто показывает мусор на экране. На моей памяти картридж раньше работал. Логика на плате GS 9330 GD74LS161A. На плате присутствуют посадочные места под конденсаторы и диоды. Что означает маркировка "молния" не смог найти. По какому принципу впаиваются конденсаторы на 100nF и 10nF? Куда какой?

Zippy race

Динамические артефакты в видео разной степени тяжести, зависят от того как воткнёшь картридж. Кто-то до меня мудрил что-то с перемычкой и непонятно как было изначально, сейчас контакта нет, до этого был - разницы при этом никакой.

Все дорожки на вышеперечисленных картриджах звонятся нормально. Перефоткаю утром при дневном свете, никак не могу подобрать нормальное освещение.

[CaH4e3]

по фотке зиппи рейса не видно, есть там контакт сейчас или нет. но надо пропаять одну из перемычек. зиппи в оригинале горизонтальный миррор имеет. по идее надо пропаять перемычку на Н, но может логика платы подразумевает это как V. в общем там не должно быть висяка. а еще по фотке похоже, что там вообще дорожка между перемычками битая. ее надо восстановить тогда.

еще раз советую фоткать плату БЕЗ БЛИН ВСПЫШКИ ВЛОБ, при дневном или ярком другом свете и немного под углом. при засветке не видно дорог вообще. нельзя по этим фоткам что-то определить. они ничем не помогают.

Добавлено позже:

Сейчас контакта нет, до этого был, но кто-то до меня мудрил что-то с перемычкой и непонятно как было изначально. Разницы при этом никакой.

не забываем, что интернет все помнит. не надо грохать сообщения после их поста... прежде чем задавать вопрос, надо сначала немного разобраться наверное самому.. а потом постить..
ну вы понели. задали вопрос, почекали у себя, дали ответ. не раньше.

дополнительно. "сейчас нет,  но до этого был" - это вообще клиника. т.е. этот кар у тебя был или ты о нем знал, но потом он сломался лол вы ребята с гбха хоть крестик надевайте, когда вам там ломаный карик впаривают, а вы починить не можете...

[Chester]

Спасибо за ответ. Каюсь, добавил инфу в предыдущий пост, удалив свой, писал немного под температурой.
Обновил фотографии, надеюсь дорожки лучше видно. Zippy race и двухигровка достались мне от брата. 36 in 1 с самого детства у меня лежала - никогда особо не интересовался почему она частично не работает.
Изначально Zippy race при влючении показывал различные артефакты, как в предыдущем посте, и на V была запаяна самодельная перемычка (можно было понять по качеству пайки). Удалил лишний припой увидел пятаки для перемычки в таком состоянии:

Зачем брат так издевался над картриджем я думаю он и не вспомнит. Дорожки на всех картриджах в первую очередь все тщательно прозвонил, обрывов нет нигде. При включении картриджа с перемычкой V и без - разницы в картинке нет никакой.

2 in 1:

36 in 1:

Zippy race

[Rumata]

Зачем брат так издевался над картриджем я думаю он и не вспомнит

Скрытые игры, небось, искал

[CaH4e3]

Спасибо за ответ. Каюсь, добавил инфу в предыдущий пост, удалив свой, писал немного под температурой.
Обновил фотографии, надеюсь дорожки лучше видно. Zippy race и двухигровка достались мне от брата. 36 in 1 с самого детства у меня лежала - никогда особо не интересовался почему она частично не работает.
Изначально Zippy race при влючении показывал различные артефакты, как в предыдущем посте, и на V была запаяна самодельная перемычка (можно было понять по качеству пайки). Удалил лишний припой увидел пятаки для перемычки в таком состоянии:
(Ссылка на вложение)
Зачем брат так издевался над картриджем я думаю он и не вспомнит. Дорожки на всех картриджах в первую очередь все тщательно прозвонил, обрывов нет нигде. При включении картриджа с перемычкой V и без - разницы в картинке нет никакой.

2 in 1:
(Ссылка на вложение) (Ссылка на вложение)
36 in 1:
(Ссылка на вложение) (Ссылка на вложение)
Zippy race
(Ссылка на вложение) (Ссылка на вложение)

удали все с V и замкни перемычку Н

[pavelkut]

Привет народ! помогите, плиз. Купил картридж новодел 400 в 1, он месяца не проработал и начал артефачить, когда не просто протираю а забрызгиваю до мокроты его адеколоном,, то он идет норм какое- то время, пока не высохнет адеколон, а потом все по старому артефачит. ЧТо делать? и почему он накрылся, ведь я нормально с ним обращался.

[SAMael]

pavelkut, посмотри темы тут и тут, уже обсасывалось и лечилось, есть там и фотки.

[bgr]

36 in 1:
1. Ice climber
2. Binary land (не работает)
3. Galaxian
4. Formation Z (не работает)
5. Field combat (не работает)
6. Galaga
7. Front line
8. Dig dug (не работает)

Есть такая же плата, но с другим набором игр, но я вам ее не покажу
У меня на плате резюки и прочие плюшки есть, все игры работают

[supremacy]

У меня на плате резюки и прочие плюшки есть, все игры работают

Ему эти резюки всё равно не помогут. Там или память битая, либо логика наполовину рабочая.

[SAMael]

Есть такая же плата, но с другим набором игр, но я вам ее не покажу
У меня на плате резюки и прочие плюшки есть, все игры работают

Ой какой ты добрый прям прелесть

[Rumata]

но я вам ее не покажу

Пост содержательный до невозможности.
Если речь о той плате 36 в 1, то посмотрев на фото можно заметить, что 1 нога LS161 жёстко посажена на питание. Соответственно все эти RC не имеют смысла, потому и не установлены
