Вопрос по подпайке Scart-RGB для PS1

[Dyons]

Значит хочу спаять кабель по данной схеме



теперь собственно вопрос, обязательно ли припаивать +5V и Composite?

[Andrey_stal]

Значит хочу спаять кабель по данной схеме



теперь собственно вопрос, обязательно ли припаивать +5V и Composite?

Если на схеме есть то конечно нада. Без +5V телек не перейдет в режим РГБ а без композита не получить синхронизацию

[SAMael]

По композиту идет синхронизация. Если пофиг то не паяй.
Добавлено позже:
Andrey_stal, ну +5в не обязательно, можно и пультом переключить.

[Andrey_stal]

По композиту идет синхронизация. Если пофиг то не паяй.
Добавлено позже:
Andrey_stal, ну +5в не обязательно, можно и пультом переключить.

смотря какой телек. У меня на самсунге если нету 5 вольт то композит показывает.

[Dyons]

По композиту идет синхронизация. Если пофиг то не паяй.

Да не не пофиг, просто неохота была резать штекер у компонентного кабеля.

смотря какой телек. У меня на самсунге если нету 5 вольт то композит показывает.

В этом плане у меня все нормально, пультом переключается без проблем.

[Boy Serge]

+5v не обязательно с 8м пином соединять, а 16й через резистор нужен

[SAMael]

А лучше не выделываться и паять как положено!!!

[Rumata]

В этом плане у меня все нормально, пультом переключается без проблем.

Если переключается на СКАРТ, то это абсолютно не значит что в режиме RGB
На счёт 8-й ноги сказать сложно, может оказаться, что туда нужно подавать 12 В

[Dyons]

Если переключается на СКАРТ, то это абсолютно не значит что в режиме RGB

Ну у меня пультом выбирается не скарт, как таковой, а тип входного сигнала который подается на скарт, композит, с-видео или ргб.

[SAMael]

На счёт 8-й ноги сказать сложно, может оказаться, что туда нужно подавать 12 В

В фирменом кабеле я смотрел стоит преобразователь до 12в
Походу завист от телека, кому 5в а кому 12в.

[Rumata]

Тогда проще. Тут уж дело такое: телевизоров прорва и каждый выполняет одни и те же функции по своему. Хотя всё равно часто приходится проверять опытным путём
Добавлено позже:

В фирменом кабеле я смотрел стоит преобразователь до 12в

В фирменном кабеле несколько иная ситуация. Тогда СКАРТ использовался только в базовой конфигурации, а по ней отключение радиоканала требует именно 12 В (это особенности старой схемотехники). Сейчас же на этот вход ещё возложена функция переключения формата экрана - 4:3 или 16:9 (ранее такого быть не могло, ибо формат был один)

[SAMael]

Сейчас же на этот вход ещё возложена функция переключения формата экрана - 4:3 или 16:9 (ранее такого быть не могло, ибо формат был один)

Во как закрутили, я и не знал про такое.

[Rumata]

Да ладно, уже обсуждалось это, правда про МегаДрайв
Добавлено позже:
Кстати, вот цифры из мануала одного Филипса:
8 - Function Select
0 - 2 V       : INT
4,5 - 7 V    : EXT 16:9
9,5 - 12 V  : EXT 4:3

[Andrey_stal]

Да ладно, уже обсуждалось это, правда про МегаДрайв
Добавлено позже:
Кстати, вот цифры из мануала одного Филипса:
8 - Function Select
0 - 2 V       : INT
4,5 - 7 V    : EXT 16:9
9,5 - 12 V  : EXT 4:3

теперь  понятно почему мой телек не запоминает соотношение сторон 3 на 4. ему нужно 12 вольт на 8 ножку скарта.
Добавлено позже:
Непотскажете простенький преобразователь с 5 до 12 вольт

[Rumata]

Непотскажете простенький преобразователь с 5 до 12 вольт

Уже подсказывал. Где-то там же, про MD  Увы, не помню, что за тема была. Если найду - дам ссылку. Ну или сам посмотри, может у тебя быстрее получится.

[SAMael]

Andrey_stal,  используй микросхему DCDC преобразователь, например 063А
фото RGB фирменного якобы

[Rumata]

SAMael, зачем людей пугаешь?
Во-первых, не якобы.
Во- вторых, это не "063А", а MC34063A.
И опять же, было это всё

[Andrey_stal]

Понятно спасибо будем пробовать.

[DeMvil]

Вот на ибей:
http://www.ebay.com/itm/1PCS-LM2596-DC-DC-Adjustable-Step-down-Power-Converter-Module-input-7-35V-/400401872455?pt=LH_DefaultDomain_0&hash=item5d39cfb647

Интересный экземплярчик.

[Bugrim]

Только хотел спросить, есть ли всеформатный РГБ и нашел, еще бы заиметь такой.

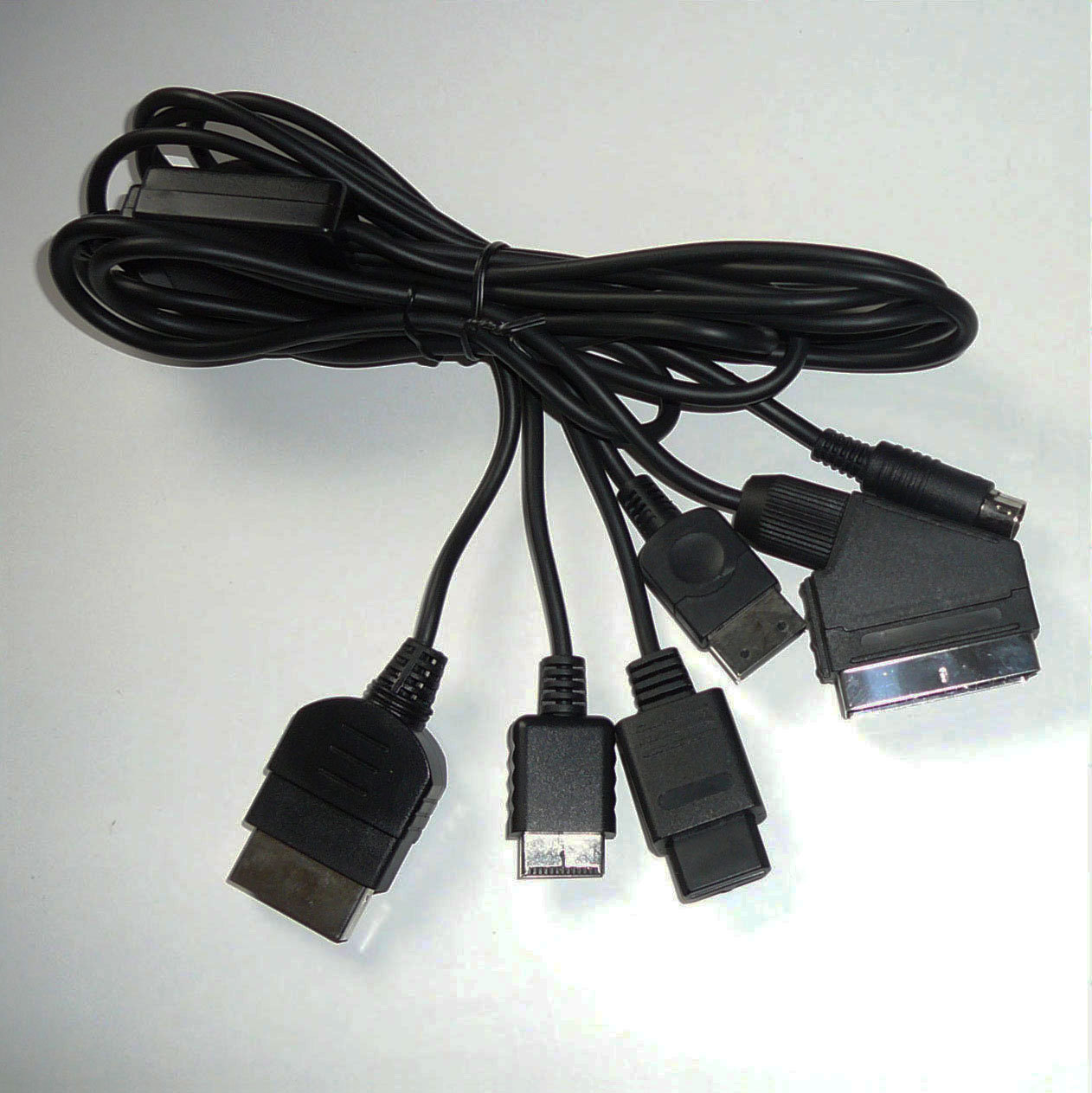

http://www.ebay.com/itm/RGB-Scart-Cable-for-Sega-Dreamcast-Saturn-Super-Nintendo-Gamecube-DC-SNES-XBOX-/161034622565

[Rumata]

Интересный экземплярчик.

3 Ампера на переключение RGB? Не дофига?

[Anar]

ребят вот вопрос такой возник когда увидел эту тему.
у меня есть провод РГБ от пс2, 5 колокольчиков (3 на видео 2 на аудио), подойдет ли такой на пс1?

[SAMael]

Ну это вобщето компонент если правильно судить, ибо для RGB используется SCART разьем? да и есть пара нюансов в RGB.

[Anar]

но шнур подойдет? ))
и еще вопрос такой, где будет лучше изображение на скарте или на этих 5 колокольчиках (компонент)?

а что за нюансы такие?

[Dyons]

но шнур подойдет? ))

Нет, не подойдет.

[SAMael]

но шнур подойдет? ))
и еще вопрос такой, где будет лучше изображение на скарте или на этих 5 колокольчиках (компонент)?

а что за нюансы такие?

Та шнур то вобщем и пойдет но нада тебе тогда городить ещё один провод и скарт разьем лепить, а нюанс в том что ото ещё один провод тебе нужен для сигнала Video, по нему будет идти синхронизация, ну да и ещё провод +5в для перехода в RGB режим вобщемто.
(в некоторых телеках скарт и есть RGB втупую, а в неторых обязателен +5в для перехода в RGB а иначето ток композит видео пашет, как китайцы намудрят такой и будет телек)

[Anar]

понял, тогда проще сделать скарт кабель, спасибо за информацию!))
