Модификация клона DENDY (полный обзор готов)

[puhloschiok]

Ниччего не понимаю. Напряжение на слоте есть, а картинки нету.



P.S.: Предыстория такова: буквально позавчера играл на этой консоли, привёз её от родителей к себе домой, но без БП. Купил БП на 9V 1A, подключаю — не работает. Решил, что схема питания накрылась. Вот, решил сделать через USB (благо и зарядка лишняя и разъёмов кучка имеется).

[Rumata]

А ты полярность не перепутал часом? На слоте 1 - GND, 31 - +5.

[puhloschiok]

Rumata, да вроде всё правильно. Если меняю клеммники мультиметра местами, то значение уже с "-" показывает.

[Rumata]

Если меняю клеммники мультиметра местами, то значение уже с "-" показывает.

Ну естественно. 1 контакт - GND - черный щуп, 31 контакт - +5 В - красный щуп. Если показывает "минус" - полярность не правильная.

GND находится всегда без проблем, на нём корпуса колокольчиков

[puhloschiok]

Rumata, что-то я не понял У меня неправильно что ли?

[Rumata]

У меня неправильно что ли?

Конечно. 1 контакт спереди, а не сзади

[puhloschiok]

Конечно. 1 контакт спереди, а не сзади
(Ссылка на вложение)

Понял. Спасибо за помощь! Кстати замерил, и напряжение на этих контактах всего 4.75 вольта, а не 5.2

[Rumata]

напряжение на этих контактах всего 4.75 вольта, а не 5.2

Не суть. Делай правильную полярность. Если не заработает - значит уже труп

[puhloschiok]

Поменял полярность — сигнала по прежнему нет. Это что ж получается то... спалил приставочку?  :'(

[SAMael]

Вполне возможно что и спалил, но такое с трудом и приставочкой обозвать можно.

[Nikooone]

Вполне возможно что и спалил, но такое с трудом и приставочкой обозвать можно.

В тему)

[puhloschiok]

Потрепев полное поражение пару дней назад, я прикупил ещё одну консоль.
Что интересно, продавец утверждает, буд-то бы это приставка 93-94-го годов.
Прошу помочь с «установлением личности» так сказать! Т.к. меня терзают сомнения:









Корпус совсем немного потрёпан, видно, что приставка валялась где-то долгое время (особенно видно, по платам - ниже)
Так же смущает, что слоник напечатан кривовато, без левого глаза, и надписи над разъёмами явная халтура. Так же, на сколько я помню из детства, должен быть разъём для антенны.

Вот фото плат:





Я думаю, что тут старые платы в новодельном корпусе, но могу ошибаться.
Что скажете, уважаемые?

[puhloschiok]

Дабы мой пост не был оффтопом, хочу добавить, что я это спрашиваю не просто так.
Приставка так и не завелась , и это для меня настоящая трагедия! Т.к. продавец утверждал, мол консоль рабочая.
При разборе оказалось, что шлейф, идущий от платы питания на основную плату почти оторван!
Я его пропаял, но это ничего не дало.

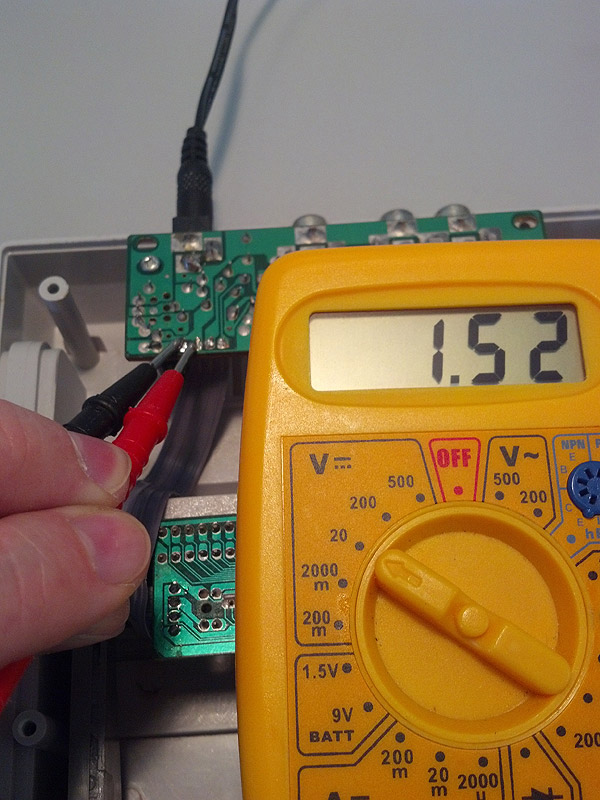

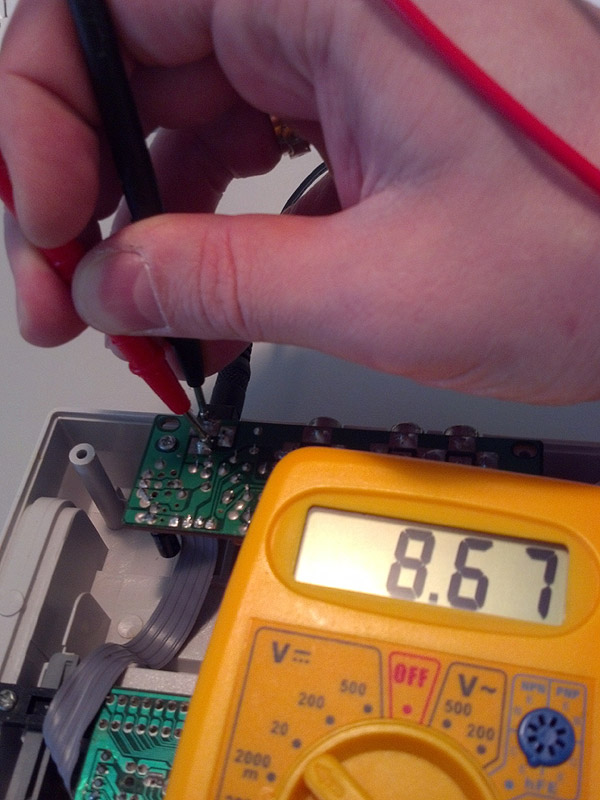

Тестирование показало, что на входе мы имеем ~9 вольт, а вот на выходе с платы питания — всего 1.5  вольта.
Что-то мне подсказывает, что на выходе должно быть около 5 вольт

Вот результаты тестов на фото:

[goodbye]

поставь эту платку с разъемами со старого дендика.
только не перепутай проводки.

[burdelyaga]

Ну то что тут Денди не пахнет наверное Вам уже ясно (разъемы джойстиков, подписи к стрелкам около кнопок питания и сброса, увеличенная высота нижней крышки корпуса) это из внешних признаков.
По начинке тем более видно что это новодел. Причем последнего десятилетия, не старше. Очень маленькая центральная плата, малые размеры кварца. Вообще можно посмотреть маркировки транзисторов и электролитов. Не удивлюсь если там найдется хотя бы один с годом выпуска 2005-2006  вывод будет на поверхности. То что нет даже стабилизатора напряжения (ну и разводка платы АВ выходов) наводят на стойкую мысль о Simba's родословной недавнего прошлого.
Думаю это должен быть клон как Пегасус, а наклейку могли повесить со слоном и от Зеленоградской поделки 3-х...5-ти летней давности.

Я бы выкинул

[puhloschiok]

поставь эту платку с разъемами со старого дендика.
только не перепутай проводки.

Немного не понял Поставить ЭТУ платку, на тот дендик, что я сжёг, или наоборот — на эту приставку поставить плату со сгоревшего пару дней назад? )

burdelyaga,  а надпись на плате питания 2001.2.6 не может обозначать дату изготовления?
Хотя вцелом я уже убедился, что это совсем не классика. Тем не менее выбрасывать не собираюсь, т.к. запасная консоль всегда пригодится, на даче например Тем более тут всё куда более качественно сделано, нежели в той, что сгорела.

[puhloschiok]

Кстати, полюбуйтесь на этот транзистор!
Только заметил...



Сейчас возьму аналогичный S8050 с сгоревшей консоли.

[puhloschiok]

Ещё заметил кое-что странное:



Тут ведь конденсатор должен быть? Но какой?

И ещё хочу закрепить урок по полярности
Скажите пожалуйста, правильно ли я всё спаял в этот раз?



P.S.:  Пока ничего не включал ) Побаиваюсь!

[HardWareMan]

КРЕНку туда воткните человеческую.

[puhloschiok]

HardWareMan,
Вы имеете ввиду вместо транзистора? Посоветуйте пожалуйста, какая нормальная КРЕНка сюда подойдёт

А что скажете по полярности и по отсутствующему твердотельному конденсатору?

Добавлено позже:
Вобщем и второй транзистор задымел, как только я подключил питание!

[Meiso]

puhloschiok, например такая http://www.chipdip.ru/product/l7805abv/

[puhloschiok]

Meiso, спасибо! Завтра же на радиорынок поеду.
На сколько я знаю, к таким КРЕНкам требуются ещё и радиаторы. Их тоже отдельно купить можно, или придумать что-то самому?

[HardWareMan]

Если в твоей фигне стоял маломощный транзистор то КРЕНке в этом месте радиатор не обязателен, хотя я бы все равно поставил.

[puhloschiok]

HardWareMan, я вот только не пойму. Стоял маломощный изначально. Подключил я к ней  БП на 9V 1А и он задымел. Перепаял — задымел и второй. Может она сразу была на 5V раcчитана? Может быть такое?

[Meiso]

puhloschiok, скорее так оно и было. К таким консолям кладут импульсный бп на 5В.

[burdelyaga]

HardWareMan, я вот только не пойму. Стоял маломощный изначально. Подключил я к ней  БП на 9V 1А и он задымел. Перепаял — задымел и второй. Может она сразу была на 5V раcчитана? Может быть такое?

Так понятно что сам транзистор работает как стабилизатор, но напругу не уменьшает, соответственно и на вход разъема надо подавать +5V (соблюдай полярность)

[puhloschiok]

Meiso,
burdelyaga,
Дык ктож знал что там на 5V расчитано?  Как это вообще определить?
Моя предыдущая погорелка, хоть и новодел, но комплектовалась обычным линейным БП.

Помогите всё-таки с полярностью на схеме выше пожалуйста!
И по отсутствующему твердотельнику!
И вопрос по подаваемому на основную плату питанию остаётся открытым. Сколько всё-таки вольт туда должно приходить?

[Meiso]

puhloschiok, на плату должно приходить 5В, никак не больше и желательно не меньше. Что за твердотельник? С7? Дык это как раз площадка для электролита в 47мкФ. Не это твоя основная задача, а плату запитать по-человесески. Запусти консоль сначала, шоб не горело при этом ничего.

[puhloschiok]

Meiso,
По питанию понятно! Постараюсь завтра добиться подачи правильного напряжения на плату.
Сначала попробую 5-ти вольтовый БП, что ещё раз не задыметь. Может и правда его достаточно будет.
Так же впаяю КРЕНку, вместо сгоревшего транзистора.

А зачем этот элетктролит? Какую функцию он там выполняет?
Кроме 47мкФ есть ли другие параметры? Хочу уже сразу всё купить, т.к. радио-рынок далековато от дома...

[Rumata]

Так же впаяю КРЕНку, вместо сгоревшего транзистора.

И как ты будешь это делать? (уже становится интересно)
