Модификация клона DENDY (полный обзор готов)

[goodbye]

да на заборе тоже может быть написано.
AC или DC ?
ты переключи мультиметр в измерение переменки)).. вдруг тоже что нибудь покажет...

хотя это всё догадки, но я же не знаю, что у тебя там... поэтому хз как тебе советовать что делать.

не нужен тебе наверно мост. я не думаю что у тебя бп с переменным током. хз...
иди в гугл. пиши выпрямительный мост.

[puhloschiok]

Блин... присмотрелся... на самом первом транзисторе маркировка S8050, а на тех, что мне продали SS8050
Это одно и то же?

[puhloschiok]

[goodbye]

ну ты чел жжешь воще.
собирай выпрямительный мост.  пока никто не увидел
блок питания от роутера zyxel походу)) или от другого роутера...
с переменным током. об этом говорит надпись 9V~1A
если бы была постоянка было бы написано 9V---1A аналогично обозначениею у тебя на мультиметре.

и кстати этот БП не выдаст тебе 1А... там около 0.5А примерно.

[puhloschiok]

goodbye,  простите ребятки... ну откуда ж мне знать. Приехал на рынок, попросил БП для Денди. Продали это чудо Да я могу сгонять и поменять (+ наехать на этого умника). Теперь конечно понимаю что это полный фейспалм.

Зато есть надежда, что обе консоли живы, и замена транзисторов + правильный БП помогут

[goodbye]

тебе решать что делать.
в твоем случае легче поменять на БП с постоянным током и забыть. иначе при сборке моста, чего нибудь ещё нахимичишь.

[puhloschiok]

goodbye, полностью согласен

P.S.: А что всё-таки по поводу S8050 и SS8050 ?

[goodbye]

одно и то же, скорее всего.
лучше подумай о замене на кренку.

[puhloschiok]

goodbye, кренок ещё 2 штуки в запасе. Я просто хотел начать с транзистора, а когда заработает (если заработает!) заменить на кренку. Транзисторы жечь дешевле  Сейчас вот еду менять БП. По возвращению продолжим эксперементы

[puhloschiok]

И так! Продолжаем! Точнее начнём всё с начала.
Впаял КРЕН, как советовал burdelyaga.
Обменял БП на 9V 1.5A постоянного тока (импульсный).
Центр — "+", внешняя сторона — "-"



Подключаем. Ток пошёл на плату.



Но вот на выходе получаем как-то дофига



Что скажете, уважаемые?

[Simon_Belmont]

Дай бог, чтобы не пожёг всё нафиг. У дендика полярность обратная, + снаружи, - внутри. Уж сколько твердили...

[MC68k]

[puhloschiok]

  ой беда беда... перепаиваю штекер от БП...
Как гласит подпись Simon_Belmont: «Не ошибается тот, кто ничего не делает.»
Надеюсь, что ничего не погорело в этот раз

[Simon_Belmont]

КРЕНке наверняка звиздец. Хотя, всякое бывает.

[puhloschiok]

КРЕНке наверняка звиздец. Хотя, всякое бывает.

Спокойствие! Ещё одна осталась в запасе

[Rumata]

Но вот на выходе получаем как-то дофига

Почему-то мне кажется, что на 7805 земли нет

[puhloschiok]

Вобщем сделал правльную полярность на БП (наконец-то!)
КРЕНка не сгорела, но я, на всякий случай, заменил не новую.
Теперь на выходе имеем 6.65V
Тоже многовато как-то

Rumata, в чём может быть причина отсутствия зели?

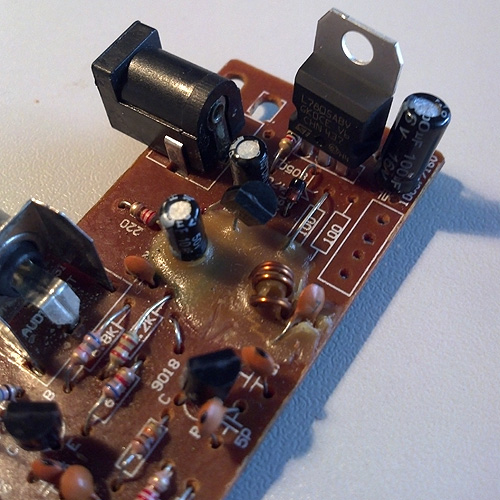

Вот фотки на всякий случай.

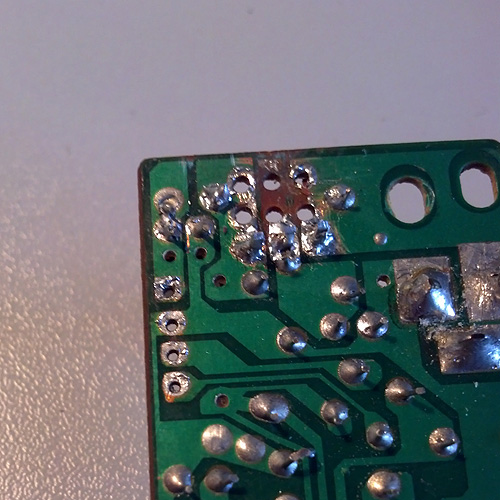

Дорожки платы не выдержали моих издевательств и отвалились в месте установки транзистора/КРЕН.

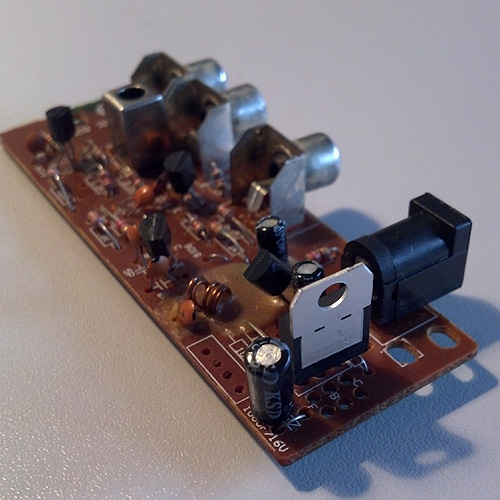

Поэтому сместил КРЕН чуть ближе внутрь, платы (там ещё 3 отверстия было как раз).

[Rumata]

в чём может быть причина отсутствия зели?

В том, что ты её не запаял.
Общий стабилизатора должен быть соединён с общим схемы. Я уже выше писал об этом

[MC68k]

Rumata, там скорее всего все транзисторы надо будет поменять, ибо усилители и модулятор питаются от стабилизатора. и еще мне кажется, что оп не только пухловат, но и зеленоват

[puhloschiok]

Rumata, большое спасибо за терпение и за советы! Соеденил землю схемы с землёй кренки и получил на выходе 5.1V. И ещё раз прошу прощения за нерасторопность. До этого, ничего сложнее чем штекер от наушников или распайка коробки в сети 220 не делал, да и вообще с радиокомпонентами дел не имел.

MC68k,  не верны оба ваших предположения) Не судите по нику с аватаром) Мне за 30 и я вовсе не пухловат

[MC68k]

ну тогда выпаивай транзисторы по одному и проверяй их. мало ли чего там пострадало от переполюсовки.

[puhloschiok]

ну тогда выпаивай транзисторы по одному и проверяй их. мало ли чего там пострадало от переполюсовки.

Спасибо, проверю. Только если что повредилось, раньше завтрашнего дня заменить не смогу.

Ещё прошу помощи с определением земли и +5V на основной плате:



Плата предыдущей приставки была куда проще. Там реально было проследить всё, а тут путаюсь.
Вижу, что контакт, который я обозначил как №4 соединяется с самым крайним контактом идущим на схему с выключателем/джойстиками. Но т.к. я не знаю что идёт на эту схему, то всё равно не могу определить.

[MC68k]

прозвони от слота. найдешь землю. плюс - надо смотреть, что там на плате джоев. видео и звук попутать не так страшно.

[Nikooone]

Спасибо, проверю. Только если что повредилось, раньше завтрашнего дня заменить не смогу.

Ещё прошу помощи с определением земли и +5V на основной плате:

[puhloschiok]

MC68k, Nikooone, спасибо!
Я уже разобрался, только немного другим способом. Т.к., благодаря Rumata и предыдущей сгоревшей консоли, я хорошо усвоил урок по расположению земли и +5V на слоте, то отследил, какая дорожка идёт от +5V слота до включателя на плате джойстиков. Затем перевел включатель в положение «ВКЛ.» и на соседнем контакте появилось питание. Уже от этого контакта я отследил, что №4 — это и есть мои +5V

Всё спаял. Подсоеденил БП. На плате появилось питание 5.1V. Но изображения/звука нет. Выпаяю транзисторы и проверю. Если что, завтра куплю новые на замену.

[mrtest]

Всем привет. В общем, купил я LM-888. Проблема, как и у большинства клонов - темное изображение по AV(по RF нормальное). В разных темах на эму-лэнде видел(вроде), что кто-то ковырял эту модель, но конкретно мало что было по ней расписано. В схемах я почти чайник, но по теме дискуссии понял, что возможно на плате вывода изображения, может не хватать каких-то конденсаторов и резисторов. o_O Фотки:
http://s1.uploads.su/l0lmz.jpg
http://s1.uploads.su/2mp-s7.jpg
http://s1.uploads.su/ylzflu5.jpg
Мне бы хотелось узнать, действительно ли тут чего-то не хватает(разметка в некоторых местах есть, но на теле пусто)? И, можно ли где то купить недостающее?
Прощу помощи. Готов вознаградить пивасиком

[Nikooone]

Мне бы хотелось узнать, действительно ли тут чего-то не хватает(разметка в некоторых местах есть, но на теле пусто)? И, можно ли где то купить недостающее?
Прощу помощи. Готов вознаградить пивасиком

В ней много чего нехватает, и не самый лучший вариант вообще самого процессора
это все касаемо доработок. И их нужно немало!

А это все что касаемо того что можно из неё выжать, но при всем желании звуковой синтезатор в ней кривой. Обрати внимаение на гайдена 2 второго уровня

[mrtest]

Даже так, результат отличный. Что мне нужно закупить, маэстро(и где, если это вообще реально)? И.. все что я умею - это хорошо паяльником работать. Поможешь?

[Nikooone]

Даже так, результат отличный. Что мне нужно закупить, маэстро(и где, если это вообще реально)? И.. все что я умею - это хорошо паяльником работать. Поможешь?

где брать ищи сам в своем городе, и запасись минимальным набором для видеоусилителя (все детали в 4й части видео первого поста)

[mrtest]

По скольку я чайник :/ ,а в видео все идет уже готовым и с представлением непонятных мне схем, я прошу список нужных компонентов для усилителя, по типу - "нам понадобится: 1 конденсатор на столько то ОМ, 1 резистор на столько то, и т.п.". Если, конечно не влом подобное расписать.
Ох, ладно, буду разбираться, что к чему в видосе.
