Клон Atari 2600 AV mod
« Ответ #120 : 06 Июль 2017, 15:04:10 »
Тогда уже пятилитровки, как корабли собирать  :lol:

Оффлайн ConsTantiNsh

  • Пользователь
  • Сообщений: 14
  • Пол: Мужской
    • Facebook
    • Twitter
    • ВКонтакте
    • Steam
    • Youtube
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #121 : 16 Ноябрь 2017, 20:23:18 »
Сделал ав мод атари. Некоторые игры показывает шикарно, без искажений. Некоторые с вертикальными полосками. Это можно как-то исправить?

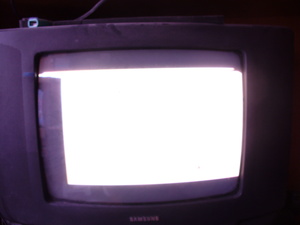

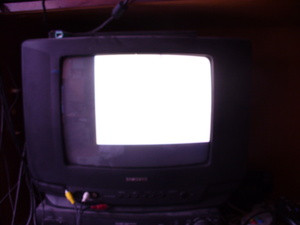

1,2,3 фото полос

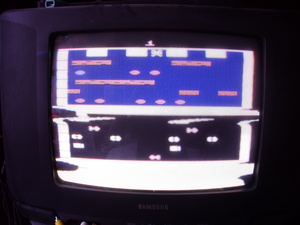

4,5 норма

Оффлайн Deep_wolf

  • Пользователь
  • Сообщений: 152
  • Пол: Мужской
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #122 : 15 Март 2018, 03:11:02 »
Недавно пришел картридж с игрой для Атари 2600, паловский. Воткунул в оба клона, где был слот - работают как часы. В другой Рембе, где вместо слота заглушка (даже на плате контактов для распайки нет), есесна не заработал, ибо не пихается  :lol: Тайна века раскрыта, пойду дальше на PS-4 играть  :D

Оффлайн SAMael

  • Пользователь
  • Сообщений: 6191
  • Пол: Мужской
  • SAMuel Alpian Warrior Glegleddore Gleglezavr
    • Facebook
    • Twitter
    • ВКонтакте
    • Steam
    • Youtube
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #123 : 15 Март 2018, 11:05:36 »
В другой Рембе, где вместо слота заглушка (даже на плате контактов для распайки нет), есесна не заработал, ибо не пихается
Гениальный вывод  :lol:



Оффлайн oberkut

  • Пользователь
  • Сообщений: 25
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #124 : 12 Май 2020, 22:09:07 »
Ребята, чтобы не плодить тем. Такая проблема: Rambo Tv Game, av-mod на кт315. В некоторых играх вот такие искажения. Из-за чего они возникают? Виноват сам кт? Или что-то другое? Заранее спасибо.

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24738
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #125 : 12 Май 2020, 22:15:08 »
Что имеется в виду под искажениями?

Оффлайн oberkut

  • Пользователь
  • Сообщений: 25
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #126 : 12 Май 2020, 22:22:47 »

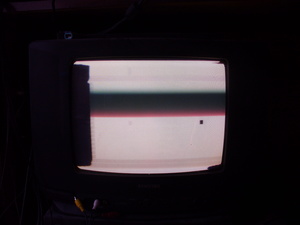

Вот полоса уплывает вправо.

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24738
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #127 : 12 Май 2020, 22:35:24 »
Такое впечатление, что уровень сигнала слишком большой. Какая хоть схема?

Оффлайн oberkut

  • Пользователь
  • Сообщений: 25
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #128 : 12 Май 2020, 22:39:28 »

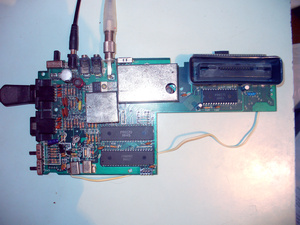

Там вот такое (примерно).

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24738
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #129 : 12 Май 2020, 22:46:15 »
Как выглядит КТ315 я знаю. Как что куда подключено?

Оффлайн oberkut

  • Пользователь
  • Сообщений: 25
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #130 : 12 Май 2020, 22:51:38 »
Это все, что я допаивал в свое время.Я не  понимать вопроса  :blush:

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24738
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #131 : 12 Май 2020, 22:54:17 »
Ну должна быть какая-то схема, на основании которой это всё паялось. Какая ножка куда, какие номиналы...

Оффлайн oberkut

  • Пользователь
  • Сообщений: 25
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #132 : 12 Май 2020, 23:03:39 »
Уф схема где-то потерялась за давностью лет. Но, похоже это она.

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24738
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #133 : 12 Май 2020, 23:20:27 »
Можно попробовать R1 менять в большую или меньшую сторону. :-\

Оффлайн oberkut

  • Пользователь
  • Сообщений: 25
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #134 : 12 Май 2020, 23:24:01 »
Спасибо. Завтра попробую.
UPD: Все получилось. Вместо R1 10кОм, поставил 4,4кОм.
« Последнее редактирование: 13 Май 2020, 12:57:50 от oberkut »

Оффлайн HayaoYokogawa

  • Пользователь
  • Сообщений: 2136
  • Пол: Мужской
  • большой и толстый розовый динозавр
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #135 : 14 Август 2020, 13:13:13 »
Есть у меня тоже клон Rambo, композит нашел сам, но выводил без всяких схем, что, наверное, неправильно.  o_0
Вот и хотел уточнить: эта схема с транзистором - это, получается, видеоусилитель? Просто столкнулся с тем, что все мои телевизоры и тюнеры сигнал берут без проблем, а вот Горизонт мой его не понимает и теряет синхру, хотя, если цеплять через видеомагнитофон, то все норм.

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24738
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #136 : 14 Август 2020, 13:19:43 »
Не столько усилитель, сколько повторитель. У телевизора входное сопротивление 75 Ом. Ещё есть смысл по выходу видео воткнуть конденсатор 220 мкФ

Оффлайн HayaoYokogawa

  • Пользователь
  • Сообщений: 2136
  • Пол: Мужской
  • большой и толстый розовый динозавр
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #137 : 16 Август 2020, 10:38:23 »
Спаял по схеме выше, все заработало замечательно - единственное, что вместо КТ315 поставил другой NPN транзистор, а на смещение повесил переменник для точной подстройки.

Теперь вот другой вопрос: как бы не критично, но как бы победить смазывание картинки вбок? Сейчас R1 выставлен у меня на ~4.5 кОм, на всю катушку если выкручивать, то картинка сильно выпячивается и цвета блекнут. Может дело в конденсаторе на вход?


Оффлайн tiretrak

  • Пользователь
  • Сообщений: 276
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #138 : 07 Август 2021, 21:10:37 »

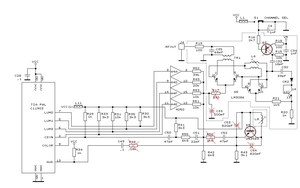

Привет, получил TV Game 2600. RF изображение отвратительное, нужен av мод. Может кто-либо подсказать к каким выводам каких микросхем подпаиваться? Может быть у кого-то есть инфа по этим микросхемам или кто-то делал мод у аналогичного атариклона?
чо это за процессор и реально ли его купить?

Оффлайн tiretrak

  • Пользователь
  • Сообщений: 276
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #139 : 23 Август 2021, 08:50:37 »
дык это как у меня на схеме. аналогично всё. CD4011 скорее всего.
выпаял из своей , поставил в tl866 , как CD4011  не звонится.голимая китайщина

Оффлайн Стёпа

  • Пользователь
  • Сообщений: 1
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #140 : 31 Май 2024, 13:25:39 »
zxcvbnm5110, сделать автоматическую наводку на Atari 2600 клон можно, но это может быть довольно сложная задача, особенно если у вас нет опыта в работе с электроникой.

Если вы все-таки решите заняться этим, вам нужно будет искать соответствующие места на плате, куда можно подключить устройство для автоматической наводки. Обычно это место находится рядом с микросхемой видеовыхода или микросхемой генератора синхроимпульсов.

Главное, что нужно помнить при такой работе - необходимо быть очень осторожным, чтобы не повредить плату или другие элементы консоли. В случае сомнений лучше проконсультироваться с опытным электронщиком.

Что касается подключения автоматической наводки напрямую к выводам микросхемы, то это тоже возможно, однако необходимо учитывать специфику работы конкретной микросхемы и их взаимосвязь с другими элементами платы.

В любом случае, прежде чем приступать к подобным изменениям, рекомендуется провести более детальное исследование и найти более подробную информацию о том, как можно реализовать автоматическую наводку на Atari 2600 клон. ;)
« Последнее редактирование: 31 Май 2024, 14:26:17 от Стёпа »

Оффлайн Ivan_XIII

  • Пользователь
  • Сообщений: 478
  • Пол: Мужской
  • All is dust
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #141 : 31 Май 2024, 14:30:28 »
Господи, некрофилия и нейронка - прям комбо.
реализовать автоматическую наводку
А можно на пиво?

Чет напомнило по стилю и построению фраз
« Последнее редактирование: 31 Май 2024, 14:42:07 от Ivan_XIII »

Оффлайн supremacy

  • Пользователь
  • Сообщений: 2280
  • Пол: Мужской
    • Просмотр профиля
Клон Atari 2600 AV mod
« Ответ #142 : 01 Июнь 2024, 10:05:30 »
некрофилия и нейронка - прям комбо
Кажется, что нейронка грамотнее предложения составляет. Может модель маленькая или это реальный человек :) Тоже думал, что ради эксперимента можно натренировать модель по вопросам ретро гейминга. Вот только датасет по форуму практически вручную придётся собирать. Автоматом вытащить можно, наверное, только из раздела где игру по описанию находят.
