Как изменится схема в моем случае, куда кидать старший адрес A18

Никуда. Он так и будет висеть в воздухе.
Для подобных многоигровок обязательно требуется дополнительный регистр, для хранения старших адресов.
Приложенный ром использует маппер #49 http://wiki.nesdev.com/w/index.php/INES_Mapper_049
А плата выглядит вот так: http://kevtris.org/mappers/bmc_fam/BTL_4in1A.html

Думаю можно обойтись одним регистром 161, подключить как на этой схеме http://wiki.nesdev.com/w/images/a/aa/6-in-1_MMC3%2BCNROM_schematics.png выходы BB завести на старшие адреса пзу.
А PP и O не подключать.

[max5775]

Никуда. Он так и будет висеть в воздухе.
Для подобных многоигровок обязательно требуется дополнительный регистр, для хранения старших адресов.
Приложенный ром использует маппер #49 http://wiki.nesdev.com/w/index.php/INES_Mapper_049
А плата выглядит вот так: http://kevtris.org/mappers/bmc_fam/BTL_4in1A.html

Думаю можно обойтись одним регистром 161, подключить как на этой схеме http://wiki.nesdev.com/w/images/a/aa/6-in-1_MMC3%2BCNROM_schematics.png выходы BB завести на старшие адреса пзу.
А PP и O не подключать.

Что то я запутался совсем, можете накидать изменения на схеме выше?

[supremacy]

можете накидать изменения на схеме выше?

Ты пожалуйста накидай изменения сам, а потом картинку сюда прикрепи, люди подскажут, если что не так.

[max5775]

Ты пожалуйста накидай изменения сам, а потом картинку сюда прикрепи, люди подскажут, если что не так.

Накидаю, когда разберусь вот с этим...

[megavolt85]

max5775, вижу зачётный "Dev Kit", Willem.... а под клубком то что?

[supremacy]

Накидаю, когда разберусь вот с этим...

Удивительно как это работает с такими длинными проводами.

[max5775]

max5775, вижу зачётный "Dev Kit", Willem.... а под клубком то что?

Макетная плата UNROM на 4 игры в одном чипе, проверял как переключалка работает.

Удивительно как это работает с такими длинными проводами.

Ну это ж не радиоприемник )
Длинные провода - это к PLCC чипу, в переходнике PLCC -> DIP он не влез по ширине в макетку, пришлось выносить его за плату.
Но все заработало стабильно.
P.S:Кстати, вот схема этой переключалки. На радиокоте кто-то рисовал, но она оказалась с косяками.
У меня заработало вот так.

[supremacy]

P.S:Кстати, вот схема этой переключалки. На радиокоте кто-то рисовал, но она оказалась с косяками.

http://www.emu-land.net/forum/index.php?topic=75442.0

[max5775]

http://www.emu-land.net/forum/index.php?topic=75442.0

Спасибо.
Подскажите, что за мистика. Собирал на макете NROM картридж.
Залил в чипы ром Bomberman 97 (Collection Hack), но при запуске почему то появляются артефакты, сквозь которые угадывается...DuckHunt, причем со звуком )))
Хотя на эмуляторе все нормально.

[supremacy]

бомберман занимает 24КБ, а этот хак с индексом "o" что значит overdump, скорее всего в роме ещё находится prg часть от duck hunt, и ты просто по умолчанию выбрал не тот банк.

[max5775]

бомберман занимает 24КБ, а этот хак с индексом "o" что значит overdump, скорее всего в роме ещё находится prg часть от duck hunt, и ты просто по умолчанию выбрал не тот банк.

Я не все рассказал, сначала запускается меню с выбором версии бомбермана, там все четко. И при выборе любой версии - артефакты с Duck Hunt

[supremacy]

значит A14 у PRG не подключил, это же nrom-256

[max5775]

значит A14 у PRG не подключил, это же nrom-256

Сейчас не помню уже, но я брал мегабитную флешку и урезал до 256Кб, может там и лоханулся где...

[megavolt85]

я брал мегабитную флешку и урезал до 256Кб

1Mbit = 1024 Kbit = 1024/8 = 128 KByte

урезал???? или брал не мегабитную и мегабайтную?

[max5775]

1Mbit = 1024 Kbit = 1024/8 = 128 KByte

урезал???? или брал не мегабитную и мегабайтную?

да, мегабайтную, конечно

[goodbye]

жуть
для того чтобы проверить переключалку, не обязательно было собирать всю схему картриджа! темболее таким образом.


Добавлено позже:
KykyPyky, ты автор софта для меню ?

[KykyPyky]

KykyPyky, ты автор софта для меню ?

Да, я.

[max5775]

жуть
для того чтобы проверить переключалку, не обязательно было собирать всю схему картриджа! темболее таким образом.

Собирается за 20 минут и можно попробовать различные варианты

[max5775]

Да, я.

А можешь меню для 8-ми игровки сделать?

[KykyPyky]

А можешь меню для 8-ми игровки сделать?

плату разводить будешь?

[max5775]

плату разводить будешь?

Схему если дашь, попробую развести. Там же по-другому, наверное, будет, чем для кнопки сброса?
Для переключения игр по сбросу у меня есть разведенная плата 8-ми игровка NROM, правда не проверенная в железе

[KykyPyky]

У NROM шрифты хранятся в ПЗУ, мало того что механизм фиксации банков будет другой, так еще надо сопоставлять шрифт кодам для одной их игр.
Это не две строчки исправить.

[max5775]

У NROM шрифты хранятся в ПЗУ, мало того что механизм фиксации банков будет другой, так еще надо сопоставлять шрифт кодам для одной их игр.
Это не две строчки исправить.

вот поэтому я и спрашиваю про меню и схему, плату я разведу без проблем

[KykyPyky]

Выкладываю в общий доступ свои наработки по создание картриджей под MMC1 SxROM(ax5904)

SxROM

Поддерживаются популярные модификации маппера.
Возможность записать 4in1, 2in1 с переключение через меню.
Можно через меню для одной игры использовать два разных банка сохранений.
Плата разведена под флешки на 512к/256к в 28 выводых корпусах и узкие 24-выводные для CHR-RAM.
В качестве микросхемы сохранений я использовал FRAM FM18W08
Описание джамперов вместе в архиве с платой.


Вшивание меню во много пересекается с http://www.emu-land.net/forum/index.php/topic,71165.msg1356713.html#msg1356713
Открываем нужную игру в Tile Molester, визуально ищем шрифт и составляем таблицу соответствия букв и кодов тайлов.
Определяем номер банка/экрана, помним что нумерация ведется в 0.
Определяем сводобные места в фиксированном банке PRG.
Если в фиксированном банке нет достаточного места, тогда ищем место для 30 байт с кодом переключения банка, а оставшееся место ищем во всем PRG.
Сам код меню еще можно разбить на 2 части и искать уже два пространства поменьше.
Открываем menu-slrom.asm в одном из примеров и редактируем:

Код: [Выделить]

.include "dduck-charmap.asm"; кодировка шрифта
ARROW_SIGN = '-' ; символ стрелки
NBANK_FONT = 27 ; номер банка chr(блок 16*16 символов) со шрифтом 0-31
RESET_OLD = $ffe0 ; старое значение вектора сброса $fffc-$fffd

;OFFSET_PRESET =  ; смещение на неиспользуемое пространство в последнем банке (для переключения)
OFFSET_MENU = $1f06f-16 ; смещение на неиспользуемое пространство для кода меню
OFFSET_MENU2 = $1fc5c-16 ; смещение на второе неиспользуемое пространствоЕсли закоментировать все OFFSET_.., то при компиляции будет создан файл пригодный для запуска в эмуляторе.
Порядок игр задается после метки banktable. Игра с вшитой меню не обязательно должна быть на первом месте.
Так же можно отредактировать количество игр 4/2 в строке с комментарием "ограничиваем пунткы 0-3 (1-4)" и
палитру после метки palette

При переносе кода в игру блоки для копирования помечены словами PRESET, MENU, MENU2
Открой nes файлы в hex редакторе wxHexEditor и уведите обозначенные цветом области для копирования.

2 разведенных платы успешно вписываются в размеры 100*100. А такие размеры очень любят китайцы.
Герберы для отправки на производство так же приложены.

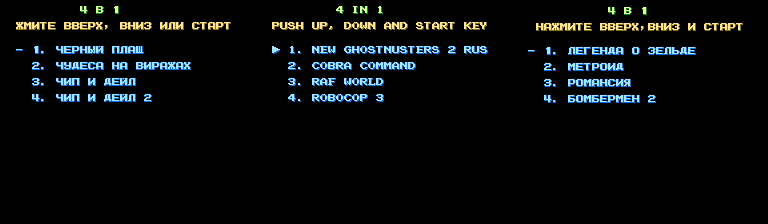

Также приложил три примера меню, включая оригинальные файлы  и теги для hex редактора wxHexEditor.

[KykyPyky]

наработки по создание картриджей под MMC3 TxROM(ax5202p)

TxROM

Те же самые возможности как и в случае с SxROM
Многоигровки 4в1, 2в1, возможноть использовать разные банки сохранений для одной игры.
Те же типоразмеры микросхем.
Описание джамперов вместе в авхиве с платой.

Меню редактируется и вшивается точно также. Примеры приложены
Только как правило в фиксированном банке недостаточно места даже для 28 байт с кодом переключения.
Поэтому переключение  на меню перетирает несколько десятков байтов, но как правило там находится инициализация и в коде меню она также есть.
Единственное я не делал меню для игр с CHR-RAM, игр мало и большинство из них используют 512k PRG-ROM

[godun]

KykyPyky, чем шьеш микры? есть какая схема простенького программатора? ато виллем влом покупать ради этого. + еще хотел бы 27 серию зашивать

[max5775]

KykyPyky, чем шьеш микры? есть какая схема простенького программатора? ато виллем влом покупать ради этого. + еще хотел бы 27 серию зашивать

Я тоже искал, где купить программатор попроще и подешевле. Кроме виллема бюджетнее вариантов нет, разве что TL866, но он раза в 1,5-2 дороже, но usb.
Еще дешевле самому собрать. Если есть интерес, то могу скинуть файлы для сборки виллема с модификацией до версии 4.5.

KykyPyky, в планах меню для NROM/CNROM нет?
Все же много хороших игрушек на них сделано, хоть и простых.

[KykyPyky]

KykyPyky, чем шьеш микры?

MiniPRO tl866

Из простого и универсального кроме виллема/ezoFlash альтернатив особо нет.

KykyPyky, в планах меню для NROM/CNROM нет?

Именно я не планирую.
Если получится с goodbye встроить редактор меню в его программу nrm, тогда да, сделаю для популярных мапперов которые уже поддерживаются эмуляторами.

[max5775]

Именно я не планирую.
Если получится с goodbye встроить редактор меню в его программу nrm, тогда да, сделаю для популярных мапперов которые уже поддерживаются эмуляторами.

Было бы круто, будем ждать.
А вот на фото вижу микросхему ОЗУ на 64КБит на обоих картриджах ММС1 и ММС3.
 Для каких игр она используется? Я думал для этих маперов используется пара флешек, куда ром пишется пополам -> PRG-CHR.

[KykyPyky]

А вот на фото вижу микросхему ОЗУ на 64КБит на обоих картриджах ММС1 и ММС3.
 Для каких игр она используется? Я думал для этих маперов используется пара флешек, куда ром пишется пополам -> PRG-CHR.

Все верно. PRG-CHR. Но есть игры которым либо не хватает встроенной в денди памяти(Mario Bros 3) или для сохранений(The Mother, Kirby).
Если для сохранений то используется озу совместно с батарейкой. Я использовал более новые которым батарейка не нужна FRAM https://ru.wikipedia.org/wiki/FRAM
Посмотреть в каких играх используется можно на http://bootgod.dyndns.org:7777/
