Захотелось попробовать сделать картридж с FDS-метроидом , типа такого http://archive.nes.science/nesdev-forums/f9/t19251.xhtml

вот схема https://obrazki.elektroda.pl/1499492800_1567180319.png , вот ром https://cah4e3.shedevr.org.ru/dumping/2015/Metroid_-_Jin_Ji_Zhi_Ling_(FDS_Conversion)(Kaiser)(KS7037)[U][!].rar

маппер насколько понимаю можно namcot 108 использовать, но с этим нужно еще разобраться, надеюсь кто-нибудь поможет. А может и mmc3, тогда вообще хорошо.
Первый вопрос - На схеме один епром, на 512кбит/64кбайт а ром то почему на 128?

[supremacy]

Вопрос только, нафига? Сделай картридж с хаком с сохранениями, зачем fds версия? https://www.romhacking.net/hacks/1186/ или https://www.romhacking.net/hacks/4471/
Отличий всё равно нет, и fds музыки тоже.
Дамп может быть от другой версии, поэтому и размеры отличаются. Либо же специально модифицирован под эмулятор.

[onimush]

Ты прав, наверное. Да и не потяну я такой картридж, знаний не хватит.

[Любознательный]

буду собирать,планирую...

Добавлено позже:давай делись)

tiretrak, Как успехи со сборкой "монстра"на рассыпухе?

[tiretrak]

tiretrak, Как успехи со сборкой "монстра"на рассыпухе?

решил купить и уже снего снять дамп и перерисовать

[Любознательный]


По ходу это самое верное решение!
Я три дня потратил на отрисовку схемы и платы. Все данные брал отсюда: https://forums.nesdev.org/viewtopic.php?f=9&t=16123
Но там, судя по всему, не до конца все дороги отзвонили, и дампа вроде никто там не делал. А код может быть правленный именно под эту железняную реализацию картриджа...
Ну и плюс ко всему размер оригинальной платы дюже великоват для "наших" корпусов, так что или память в узких корпусах смотреть (если такая была) или на smd логике переразводить...

[tiretrak]

Но там, судя по всему, не до конца все дороги отзвонили

там же есть фото плат без деталей

[Любознательный]

Там две разные платы. Я отрисовывал первую в топике.

[JRBVZ]

Если есть схема то можно логику и на смд поменять.

[vadosi4ek]

Доброго времени суток, форумчане. Кто может поделится Гербером плат на MMC1 и MMC3 для одноигровок?

[quq_CCCP]

Да плата та же что и у много игровки, только ненужное не запаиваешь, и вот тебе 1 игровка.

[vadosi4ek]

Да плата та же что и у много игровки, только ненужное не запаиваешь, и вот тебе 1 игровка.

К примеру мне нужен Tiny Toon, там только память, озу и маппер оставить и запаять перемычки?

[quq_CCCP]

У тини туна только 2 пзу и маппер, озу ему насколько помню не требуется, и 161 логика тоже. Если пзу больше чем 128 кб, просто записываешь игру в каждые 128 кб пространства пзу, как для prg так и для chr, nes rom maker умеет. Кстати да тини тун был ммс3 и vrc4 или чето там, смотри не попутай. Ну и по инструкции все, как в теме. Вот тебе одноигровка. Хз как менюшки делать, надо куку руку спрашивать, купил бы кулбой за 3 сотки и в него тини туна закатал, то тебе один мапер дороже встанет.

[vadosi4ek]

У тини туна только 2 пзу и маппер, озу ему насколько помню не требуется, и 161 логика тоже. Если пзу больше чем 128 кб, просто записываешь игру в каждые 128 кб пространства пзу, как для prg так и для chr, nes rom maker умеет. Кстати да тини тун был ммс3 и vrc4 или чето там, смотри не попутай. Ну и по инструкции все, как в теме. Вот тебе одноигровка. Хз как менюшки делать, надо куку руку спрашивать, купил бы кулбой за 3 сотки и в него тини туна закатал, то тебе один мапер дороже встанет.

Спасибо, просто спортивный интерес, хочется что-то собрать. CoolGerl у меня есть. Вообще есть какой-то способ эмитации маппера MMC3, например маленькой ПЛИС?

[quq_CCCP]

Есть, прошивку ммс3 написал кластер, но платы нету доступной, да и еще раз - в среднем стоймость 1 платы картриджа 200 рублей, без микросхем - оно тебе надо? Я понимаю чето редкое и чего не реально найти и цена дичайшая,  а для всего остального есть новоделы, как я обозревал - https://www.emu-land.net/forum/index.php/topic,85984.0.html
Если бы еще кто-нить рассказал как оно работает с меню, то меню кластера на флешках в 1 мегабайт не взлетело, надо флеху на 32 ему походу, старшие адреса меню юзает...
А так зашиваем туда любую ммс3 игру которая не требует wram, и улыбаемсо. Ну естественно корпус ищем получшее, мятые корпуса которые типа сделаны в России еще хуже корпусов с 90х что делали китацы.

[Gurza]

Хз как менюшки делать, надо куку руку спрашивать

Ну вроде Кукуруку все доходчиво написал про то, как менюхи делать. В принципе по его методу можно сделать менюху для 8 игр. Правда менюхи для ММС1 работают с артефактами, но это скорее косяк в схеме платы.

[JRBVZ]

Сделал 7-игровку на маппере bmc12in1 по схеме KykyPyky, за что ему большое спасибо http://www.emu-land.net/forum/index.php/topic,71165.msg1370576.html#msg1370576
Но платка работает с косяками: черный плащ и чудеса на виражах не запускаются - полосы на экране, робокоп сразу начинается с первого уровня!  Микки Маус и сайкросс - мгновенный сброс в меню выбора игр. Только змейка и кубики запускаются нормально. Свою схему перепроверил, расхождений не увидел, может проблема в софте? Вечером еще раз прозвоню все выводы, но терзают сомнения...

[quq_CCCP]

А игры хаки? Насколько помню кукуруку писал что для этой платы нужен обязательно хакинг игр, это не полноценный ммс1 а аналог, который не 100% повторяет работу ммс1 а лишь часть функций, все остальное использоваться не должно.

[JRBVZ]

Да, KykyPyky мне прислал оригинальные файлы, их и записал.

ЗЫ похоже нашел проблему - замкнуты 2 ноги на адаптере под plcc32, видать много пасты нанёс при монтаже.

[JRBVZ]

Починил, всё работает. В архиве герберы и прошивка.

[petrik100]

Извиняюсь что может не по теме, люди подскажите кто в курсе, больше недели не работает сайт  bootgod.dyndns.org - там была детальная инфа по всем картриджам для фамиком и нес, (размер рома, тип маппера, наличее и сколько озу в картридже, фото плат и тт.д.) есть ли надежда что снова заработает или уже все?

[Gurza]

Сайт bootgod.dyndns.org уже давно не работает. Есть альтернатива (правда в немного урезанном виде) - https://nescartdb.com/

[godun]

имеется катридж 2 игровка, 1944 и топ ган, переключаются резетом. обе игры унром. в составе  имееются набор логик 74, 32,174.  на самой плате на месте монтажа
 тоже пометка 174. пробовал подкинуть 161, игры не стартуют.  есть какието догадки, почему вместо 161 логики воткнули 174? я так полагаю что и игры похачены под это дело? но не понятна мотивация этих действий?  хакать игры чтобы не ставить 161 логику, потому что ее нет? или что?

[petrik100]

Gurza, Благодарю! Альтернатива неплохая, сойдет. Со временем покидают нас отличные ресурсы, а жаль   Эмуленду и Гбх здравия и долгих лет жизни! (Да простят меня уважаемые модераторы)

[Gurza]

есть какието догадки, почему вместо 161 логики воткнули 174

Думаю, что не было у них 161 логики

я так полагаю что и игры похачены под это дело

Думаю, что игры не хакали

пробовал подкинуть 161, игры не стартуют

Ну просто так запаять 161 на место 174 не получится - там распиновка разная

[KykyPyky]

катридж 2 игровка, 1944 и топ ган, переключаются резетом. обе игры унром. в составе  имееются набор логик 74, 32,174

фотки платы нужны

[Rumata]

почему вместо 161 логики воткнули 174?

Ну хотя бы у них разное количество разрядов. 161 - 4, 174 - 6. Ну и управляющие сигналы надо смотреть.
А вообще одну и ту же функцию можно реализовать разными способами на разных элементах.

[JRBVZ]

От нефиг делать сваял очередной карик на смд компонентах. В качестве памяти использовал флэш на 16Мбит, поэтому для прошивки скопировал 4 раза оригинал. Вместо электролита С1 поставил керамику 104, сброс работает.



Схема:


Оригинал схемы от krzysiobal брал здесь: https://forums.nesdev.org/viewtopic.php?f=9&t=16954
В данной ветке также обсуждалось здесь: http://www.emu-land.net/forum/index.php/topic,81959.0.html

В архиве герберы и прошивка.

[onimush]

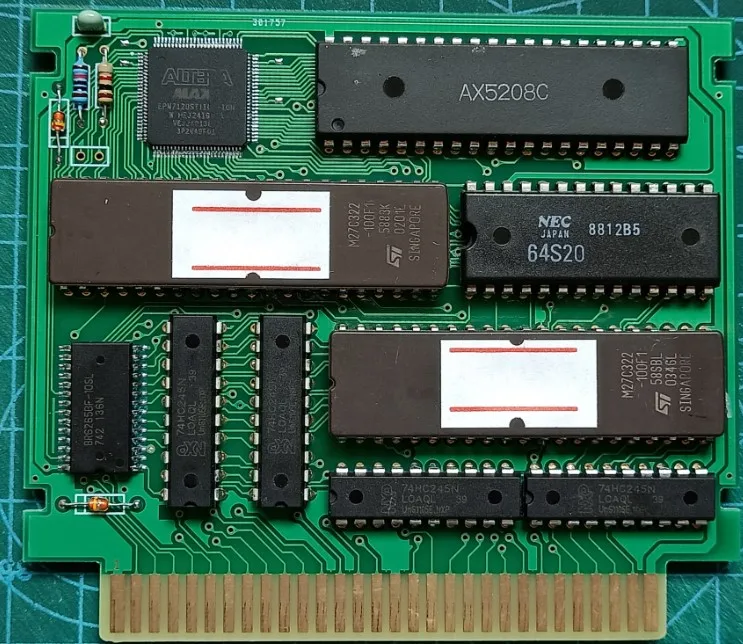

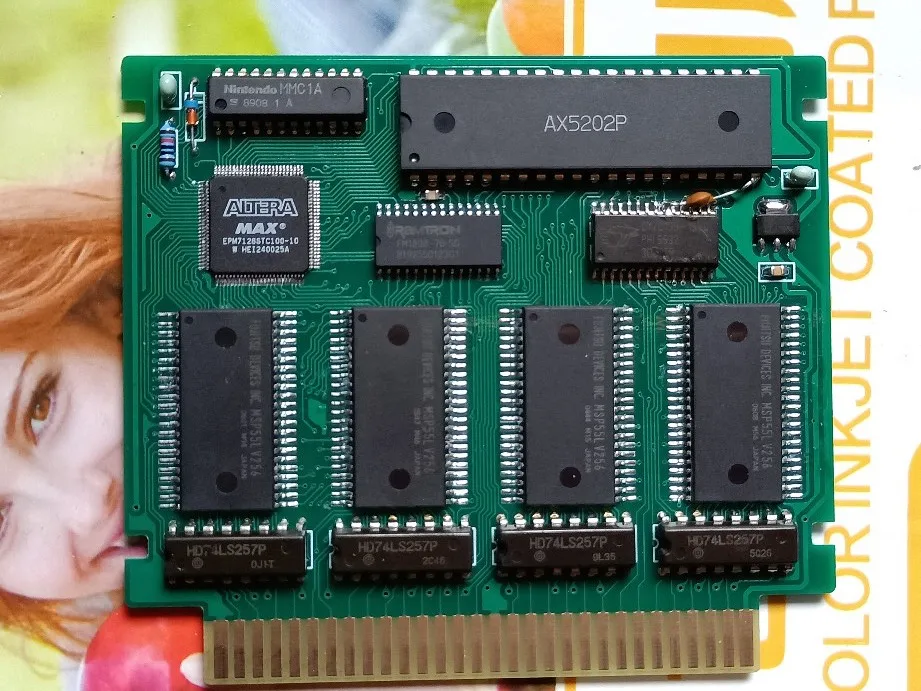

Ничё-се какой-то китаец уважаемые картриджи делает





https://aliexpress.ru/item/1005001811040104.html

http://aliexpress.ru/item/1005001810624872.html

[HardWareMan]

Зачем? А главное - нафига? На ум приходит только одно:
