Подключение Dendy к телевизору с помощью RF-конвертера

[puhloschiok]

Ребята, уже просто хоть плачь!
Такое чувство, что на меня наложил проклятие серый слоник

Когда-то тут писал о проблеме с подключением: http://www.emu-land.net/forum/index.php?topic=74483.30
Вобщем через  HDMI не удалось подключить с помощью конвертера.

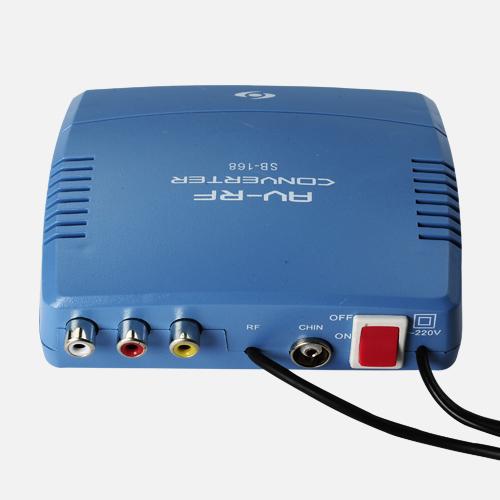

Пару недель тому назад купил вот такую приблуду:


Ну всё, думаю, пускай изображение будет фуфло, пускай лишняя коробочка, но хоть как-нибудь я уже поиграть смогу наконец-то.
Не тут то было!!! Поиск сигналов на телевизоре, при подключении всего этого дела, ничего не дал. Находит в лучшем случае почему-то один ТВ-канал с помехами и на том всё...

Плюнул, достал из коробки старую дешёвую камеру наблюдения с AV выходами, подключил к конвертеру... бац! Телек нашёл канал с изображением с камеры в отличном качестве. Т.е. сам конвертер работает отлично...
В чём дело может быть? Подключал 2 разных консоли, итог один – ниччччего! Почему не находится сигнал именно с Денди?

P.S.: У приставок только AV выходы, антенного нет.

[Ogr]

В чём дело может быть? Подключал 2 разных консоли, итог один – ниччччего! Почему не находится сигнал именно с Денди?

в том, что консоли не рабочие?

[supremacy]

Смени приставку или собери усилитель видеосигнала, схем здесь выкладывалось много.

[puhloschiok]

не проще сменить телевизор?

Не проще потратить своё время на что-то полезное, чем нести чушь?

в том, что консоли не рабочие?

Консоли 100% рабочие обе. До этого тестировались на мониторе с AV входами, пока я его не продал.

Смени приставку или собери усилитель видеосигнала, схем здесь выкладывалось много.

Ну речь не об одной приставке, а о двух совершенно разных. И ни одна не подключается.
У меня такое впечатление, что исходящий из денди сигнал, действительно какой-то специфический.
Спасибо за совет по поводу усилителя. Почитаю и попробую собрать.

[Simon_Belmont]

Может, проблема в маленьком разрешении видео, выдаваемого дендёй? У людей вот бывали случаи, телеки тупо не чувствовали, что к ним что-то подключено, ибо не понимают резрешение 240p. Может и тут что-то подобное?

[supremacy]

Приставки pal или ntsc? Странно, что через scart не получилось. Каким кабелем подключал?

[puhloschiok]

Может, проблема в маленьком разрешении видео, выдаваемого дендёй? У людей вот бывали случаи, телеки тупо не чувствовали, что к ним что-то подключено, ибо не понимают резрешение 240p. Может и тут что-то подобное?

Я сам об этом подумывал, в случае с конвертером в HDMI. Но тут ведь банальный RF-модулятор... выходит, что это он не чувствует сигнал с консолей? Ну и соответственно ничего на телек не подаёт.

Приставки pal или ntsc? Странно, что через scart не получилось. Каким кабелем подключал?

Приставки PAL (на сколько я могу судить по скорости геймплея). А SCART-кабель самый обычный, китайский. Контакты прозванивал, и подключал с его помощью ту самую камеру наблюдения – всё работает...

[Talking_Sword]

выходит, что это он не чувствует сигнал с консолей?

Он не может ничего чувствовать. Вам v0xy уже писал в другой теме:

RF-модулятор производит модуляцию композита и звука в ВЧ сигнал. Телевизор на лету производит демодуляцию композита и аудио из сигнала. АЦП с фильтрами (на композит, Y/C, RGB и YPbPr) и обработку "антенного" аналога в большистве случаев делает один и тот же модуль внутри телевизора, который после обработки сигнала сразу шлет его дальше по материнке. Работа с разверткой у него тогда будет на 100% одинакова для всех сигналов.

А все потому, что производителям удобно работать с разными поставщиками в сборке даже одного и того же телевизора в совершенно разных концах света.

Вообщем, RF-модулятору немного безразлично, что ему дают на вход. В телевизоре, на определенном этапе, из сигнала все равно будет выделен композит, и это будет равноценно подключению приставки по композиту, только по RF качество будет ниже. Кстати, а для чего вы купили RF-модулятор? У Dendy вроде есть свой встроенный.

Кстати, советую все-таки прислушаться к советам поменять телевизор, ибо Dendy на ЖК-телевизоре выглядит гадко.

[Rumata]

Вообщем, RF-модулятору немного безразлично, что ему дают на вход.

Немного, но не полностью. Уровень сигнала, постоянная составляющая, нагрузочная способность...  К сожалению на эти вопросы заочно ответить крайне проблематично, нужно видеть реальное железо.

Кстати, а для чего вы купили RF-модулятор? У Dendy вроде есть свой встроенный

прочитать превый пост как всегда не судьба

[puhloschiok]

Да уж... тут многие совсем читать не любят... сходу несут не пойми что.
Про смену телевизора вообще молчу

Rumata, сфотографирую железо завтра. Но что-то сомневаюсь, что это поможет. Хотя...

[Talking_Sword]

прочитать превый пост как всегда не судьба

Ой извиняюсь..  Действительно невнимательно прочитал превый пост.

2puhloschiok: А что за у вас такая Dendy без RF-модулятора? Новодел что ли?

[puhloschiok]

Talking_Sword, у меня в данный момент две рабочих консоли.
Одна новодел (досталась буквально недавно в подарок), а вторую я сам собирал, в рамках проекта 8 BIT MICRO SYSTEM так сказать.
У обеих консолей только RCA выходы.
Но суть не в этом на самом деле, а в том, что ни одно устройство, из имеющихся у меня не определяет видео сигнал консолей

[puhloschiok]

Вот такую подругу, производства начала 2000-х (если верить марировкам на платах) подогнал мне приятель:


Собственно плата с видеовыходом:


А вот моя ненаглядушка 8 BIT MICRO SYSTEM, собранная на UMC-чипах на основе оригинальной схемы Nintendo:




Но на ней заострять внимание не стоит. Я её модифицировать не хочу. Консоль прекрасна и я её обожаю
А вот новоделку можно и прокачать, если есть в этом смысл конечно.

P.S.: на дополнительный RCA-разъем у малышки внимание не обращайте. Это моя доделка, т.к. на плате разъёмы стоят слишком близко, то не все штекеры можно в них запихнуть... эдакий минус конструкции так сказать.

[Rincewind]

т.к. на плате разъёмы стоят слишком близко, то не все штекеры можно в них запихнуть... эдакий минус конструкции так сказать.

У меня вторая ревизия данной приставки, там все ок с разъемами. Еще сделал в ней стереомод.

[HardWareMan]

А вот моя ненаглядушка 8 BIT MICRO SYSTEM, собранная на UMC-чипах на основе оригинальной схемы Nintendo:

Разве ЭТО ненаглядушка? Вот настоящая ненаглядушка.

[puhloschiok]

У меня вторая ревизия данной приставки, там все ок с разъемами. Еще сделал в ней стереомод.

Я, к сожалению, ни о каких ревизиях даже не слышал. Наткнулся на объявление в интернете одного человека, который продаёт полные наборы для сборки. Мне очень понравилось и я приобрёл.
Если покажете, какие ещё ревизии бывают, буду признателен!

Разве ЭТО ненаглядушка?

Симпатично и продумано! У вас она в стандартный корпус Dendy помещается?
Каждый конечно любит то, что сделал своими руками. Я вот, хоть и не от и до, а только спаял, но всё равно очень люблю свою малышку приставку.

Но мы, ребятки, от темы то отвлеклись! Как всё-таки заставить телевизоры и прочие дивайсы определять сигнал с Dendy?

[SAMael]

А вот моя ненаглядушка 8 BIT MICRO SYSTEM, собранная на UMC-чипах на основе оригинальной схемы Nintendo:

Консоль не плохая, играть можно на ура, но схема там уже не оригинал.
Кстати при внимательном осмотре платы ты найдешь от автора пару акуратно перерезаных дорожек  это якобы чтоб звук был лучше  хехе, это такое себе хитрожопое решение от автора  не считая других его косяков

[puhloschiok]

SAMael, ну да, согласен, я потому и написал что "на основе" оригинальной
Про тонкости со звуком не знаю. У меня не было возможности проверить приставку на нормальном оборудовании. При подключении к уже проданному монитору звук шёл только через его встроенные динамики. А к телевизору я по сей день ничего не могу подключить!

[Rincewind]

Если покажете, какие ещё ревизии бывают, буду признателен!

Так на форуме есть тема о продаже данного набора
http://www.emu-land.net/forum/index.php/topic,74947.0.html
Как я понял автор темы как то связан с разработчиками, можно с ним пообщаться. Я брал у него относительно недавно, попалась уже вторая ревизия с рядом отличий.

[puhloschiok]

Rincewind, спасибо! Да, это видимо и есть Александр, у которого я данный набор и приобрёл. Надо будет отписаться в теме с хорошим отзывом

Но всё же. Почему сигнал с этой (и обычной китайской) приставки не подхватывается ни ТВ, ни конвертерами?
Поможет ли сборка усилителя?

[Rincewind]

Сейчас попробовал подключить данную приставку к своему LG (LCD, 32'') через переходник скарт-композит - все ок, работает без проблем.

[puhloschiok]

Rincewind, спасибо за тест!
Видимо тюнер моего ТВ совершенно не хочет работать с 240р
Вот и не понятно, помогут ли какие-то схемы усиления видео...

[SAMael]

Так на форуме есть тема о продаже данного набора
http://www.emu-land.net/forum/index.php/topic,74947.0.html
Как я понял автор темы как то связан с разработчиками, можно с ним пообщаться. Я брал у него относительно недавно, попалась уже вторая ревизия с рядом отличий.

автор той темы и есть как ты сказал разработчик, а еще он тут продает их )))
один набор по заказу и я покупал, джой правда дал трупаковый.
а ваще ребят, подсказка, продаван живет в паре сотен метров от меня

[HardWareMan]

а ваще ребят, подсказка, продаван живет в паре сотен метров от меня

Т.е. можно набить ему морду по удаленке?

[puhloschiok]

Ничоси у вас разборки в онлайне кипят, ребятушки!

Лучше бы подсказали что делать мне несчастному
Rumata, фотографии я выложил. Если этого не достаточно, то могу ещё пофоткать. Может будут мысли что делать?

[HardWareMan]

Вот это что?

Этого нет на оригинальном мануале по ссылке выше.

[SAMael]

Вот это что?

Этого нет на оригинальном мануале по ссылке выше.

Видать допиливание видеосигнала композитного на лету

Добавлено позже:

[puhloschiok]

Это доработки никак не связанные с обычной схемой. Можно картинку подстроить на свой вкус так сказать. Но на усиление сигнала не влияет никак.

Как я уже говорил, не надо на этой консоли концентрировать внимание.
Есть ведь вторая, новоделочка. Она точно так же не определяется телевизором. Вот её и можно модифицировать.

[figura]

Можно картинку подстроить на свой вкус так сказать.

Вот это кстати очень полезная штука, я думал об этом, переменный резистор 50-150 Ом на выходе повторителя, и ещё "тот другой" тоже переменный. Подвижная схема, так сказать.

Добавлено позже:

Вот её и можно модифицировать.

Нужно модифицировать здравый смысл, и обзавестись нормальным старым трубочным телеком, как тут уже многие советовали.

[puhloschiok]

Добавлено позже:Нужно модифицировать здравый смысл, и обзавестись нормальным старым трубочным телеком, как тут уже многие советовали.

Я думаю размещение в однокомнатной квартире, где лишний стул поставить негде, трубчатого монстра – далёкое от здравого смысла решение. Если бы внимательно читали, то не писали бы подобных вещей. К тому же, я не прошу советовать мне телевизор. Я прошу помочь разобраться в проблеме подключения приставки к тому телевизору, который имеется.
