Автор Тема: Проблема несовместимости некоторых игр с SMD-1 VA0  (Прочитано 4953 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Heckfy

  • Пользователь
  • Сообщений: 140
    • Просмотр профиля
Всем привет! Столкнулся с проблемой, что невозможно поиграть на мегадрайве данной ревизии в Alien 3. Есть пиратский картридж четырехигровка и во время игры появляются всякие глюки, например невидимые препятствия, или платформа может стать неосязаемой (Рипли проваливается сквозь нее) или Чужой может сбить Рипли, она упадет и больше не встанет, так и будет лежать, при этом игра не заканчивается и музыка продолжается. И если долго играть игра вообще виснет и появляются эти ужасные красные полосы (см фото). Думал дело в картридже, но запустил флешкартридж и опять то же самое, перепробовал разные ромы какие только есть, но нормально не поиграть, дальше 4 уровня пройти не могу. Притом другие игры работают идеально. Стал копать, и обнаружил что проблема не только у Чужого, на приставках данной ревизии отказываются нормально работать и такие игры как Red Zone, Zero Tolerance, Duke Nukem 3D.
Кто нибудь еще сталкивался с подобным? Откуда взялась эта проблема и самое главное - как ее решить?

Оффлайн rgz

  • Пользователь
  • Сообщений: 818
  • Пол: Мужской
    • Просмотр профиля
предположительно, похоже, что VRAM загибается или теряется контакт шины между VDP - VRAM  :-\

Оффлайн DeMvil

  • Пользователь
  • Сообщений: 519
  • Пол: Мужской
    • Просмотр профиля
Всем привет! Столкнулся с проблемой, что невозможно поиграть на мегадрайве данной ревизии в Alien 3. Есть пиратский картридж четырехигровка и во время игры появляются всякие глюки, например невидимые препятствия, или платформа может стать неосязаемой (Рипли проваливается сквозь нее) или Чужой может сбить Рипли, она упадет и больше не встанет, так и будет лежать, при этом игра не заканчивается и музыка продолжается. И если долго играть игра вообще виснет и появляются эти ужасные красные полосы (см фото). Думал дело в картридже, но запустил флешкартридж и опять то же самое, перепробовал разные ромы какие только есть, но нормально не поиграть, дальше 4 уровня пройти не могу. Притом другие игры работают идеально. Стал копать, и обнаружил что проблема не только у Чужого, на приставках данной ревизии отказываются нормально работать и такие игры как Red Zone, Zero Tolerance, Duke Nukem 3D.
Кто нибудь еще сталкивался с подобным? Откуда взялась эта проблема и самое главное - как ее решить?
Приведи маркировку микросхем памяти, в SMD1 VA0-VA1 часто была установлена очень медленная (150-200ns) память, дальше ставили 100-120ns. Из-за этого у людей виснет много игр.

Оффлайн Heckfy

  • Пользователь
  • Сообщений: 140
    • Просмотр профиля
Вот фото внутренностей. О, оказывается у меня ревизия VA1, а не VA0

Оффлайн DeMvil

  • Пользователь
  • Сообщений: 519
  • Пол: Мужской
    • Просмотр профиля
 NEC uPD4168C XRAM 8k x 8 bit 150ns.

Возможный корень проблем. В идеале лучше бы заменить на SRAM https://console5.com/wiki/SRAM_64Kb:_8K_x_8-bit любую из списка.

Правда учитывая тот факт, что на плате есть чип 315-5339, который отсутствует в последующих версиях, вероятно разводка платы отличается тоже ( под другой тип памяти? )

Лучше дождаться HwM))

Оффлайн rgz

  • Пользователь
  • Сообщений: 818
  • Пол: Мужской
    • Просмотр профиля
Хм...интересно, а за что отвечает микросхема IC16 SEGA315-5339? o_0 Даже в консолях клонах похожей комплектации чипов,только китайских аналогов, этого чипа нет :neznayu:

Оффлайн SAMael

  • Пользователь
  • Сообщений: 6191
  • Пол: Мужской
  • SAMuel Alpian Warrior Glegleddore Gleglezavr
    • Facebook
    • Twitter
    • ВКонтакте
    • Steam
    • Youtube
    • Просмотр профиля
Чип ставиля только в Мегадрайв 1 и только в японский версиях VA1, что за чип хз, японцы всегда любят для себя сделать что то индивидуальное.
Тут на форуме немного было про этот чипик но не внятно, что это всё же оказывается - хз.
Жмакай тут.

Оффлайн Heckfy

  • Пользователь
  • Сообщений: 140
    • Просмотр профиля
Почитал, правда ничего не понятно)
Ждем мнения авторитетного человека по данному вопросу.

Оффлайн rgz

  • Пользователь
  • Сообщений: 818
  • Пол: Мужской
    • Просмотр профиля
Почитал, правда ничего не понятно)
Ждем мнения авторитетного человека по данному вопросу.
что эта микросхема делает пока не очень понятно, а вот почему она стоит именно в японке, я уже понял,прочитав, что HardWareMan написал:
Цитата
Но это еще не все. Арбитр - 315-5308 и она в QFP-80. В то время как в PAL версии 315-5364 в QFP-100, как и ее клон - ТА-04.

Оффлайн megasxiii

  • Пользователь
  • Сообщений: 3
    • Просмотр профиля
Тажа фигня.
Sega Японка va1 и виснут игры.. причём коутые игры виснут - LionKing, Dune2, Adventure Batman and Robin.

Проблема древняя как мир, неужели никто её так и не решил?

Оффлайн DeMvil

  • Пользователь
  • Сообщений: 519
  • Пол: Мужской
    • Просмотр профиля
Ну можно попробовать чип XRAM на чип SRAM, память 8 х 8k в dip28
http://www.ebay.com/itm/1Pcs-HY6264ALP-70-HY6264ALP-IC-Hyundai-Obsolete-In-Tubes-/172452259298?
« Последнее редактирование: 13 Май 2017, 18:42:59 от DeMvil »

Оффлайн npc87

  • Пользователь
  • Сообщений: 135
  • Пол: Мужской
  • Groovy!
    • Просмотр профиля
Dune2, Adventure Batman and Robin
На моей японской VA1 эти игры работают нормально. Из похожих глюков замечал только спонтанные перезагрузки в Red Zone.

Оффлайн SavitarSvit

  • Пользователь
  • Сообщений: 1349
  • Пол: Мужской
  • Хирург личности
    • Youtube
    • Просмотр профиля
Heckfy, (или у кого есть плата VA0) если не сложно скажи(те) номиналы конденсаторов:
C43
C41
C42
C61
C44
C40
C62
Досталась такая плата, после крутого модинга на "звук и цвет", теперь вроде не пашет. Буду восстанавливать первоначальный вид. Эти кондеры вообще отсутствуют.
Еще обидно что модер повыпаял все Рубиконы и запаял своё Г.  :facepalm:

Оффлайн onemeshnig

  • Пользователь
  • Сообщений: 29
  • Пол: Мужской
    • Просмотр профиля
Я так понимаю на практике никто так и не пробовал заменить память?

Оффлайн Gameszzz

  • Пользователь
  • Сообщений: 3016
    • Просмотр профиля
Я так понимаю на практике никто так и не пробовал заменить память?

Значит не в памяти дело было вовсе

Оффлайн SavitarSvit

  • Пользователь
  • Сообщений: 1349
  • Пол: Мужской
  • Хирург личности
    • Youtube
    • Просмотр профиля
В твитере прочитал, что первые ревизии сег (VA0, VA1) лечатся:
Цитата
Add 10k pull-up resistors to Z80 data bus

Оффлайн onemeshnig

  • Пользователь
  • Сообщений: 29
  • Пол: Мужской
    • Просмотр профиля
Проблема несовместимости некоторых игр с SMD-1 VA0
« Ответ #16 : 13 Февраль 2023, 21:15:14 »
Add 10k pull-up resistors to Z80 data bus
Т.к. я не понял куда его цеплять(возможно плохо гуглил), то решил таки пойти по пути замены памяти...

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24721
    • Просмотр профиля
Проблема несовместимости некоторых игр с SMD-1 VA0
« Ответ #17 : 13 Февраль 2023, 21:22:13 »
Берём вот такую сборочку



общий вывод припаиваем к +5, а остальные к шине данных Z80. Можно прямо к ножкам процессора. Можно взять 8 дискретных резисторов.

Оффлайн onemeshnig

  • Пользователь
  • Сообщений: 29
  • Пол: Мужской
    • Просмотр профиля
Проблема несовместимости некоторых игр с SMD-1 VA0
« Ответ #18 : 25 Февраль 2023, 13:52:41 »
общий вывод припаиваем к +5, а остальные к шине данных Z80. Можно прямо к ножкам процессора. Можно взять 8 дискретных резисторов.
Спасибо, буду думать.
Если кому-то интересно, по итогу пришли с алика HM6264 ALP-10, но похоже эта была замена шила на мыло, ибо ситуация не изменилась. Больше ничего удобоваримого с хоть какими-то отзывами там не нашел.
Еще хотел уточнить у уважаемых гуру, что за модификация у некоторых приставок с моторолой?
259908-0

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24721
    • Просмотр профиля
Проблема несовместимости некоторых игр с SMD-1 VA0
« Ответ #19 : 25 Февраль 2023, 13:58:23 »
что за модификация у некоторых приставок с моторолой?
А что за модификация?

Оффлайн onemeshnig

  • Пользователь
  • Сообщений: 29
  • Пол: Мужской
    • Просмотр профиля
Проблема несовместимости некоторых игр с SMD-1 VA0
« Ответ #20 : 25 Февраль 2023, 14:05:12 »
А что за модификация?

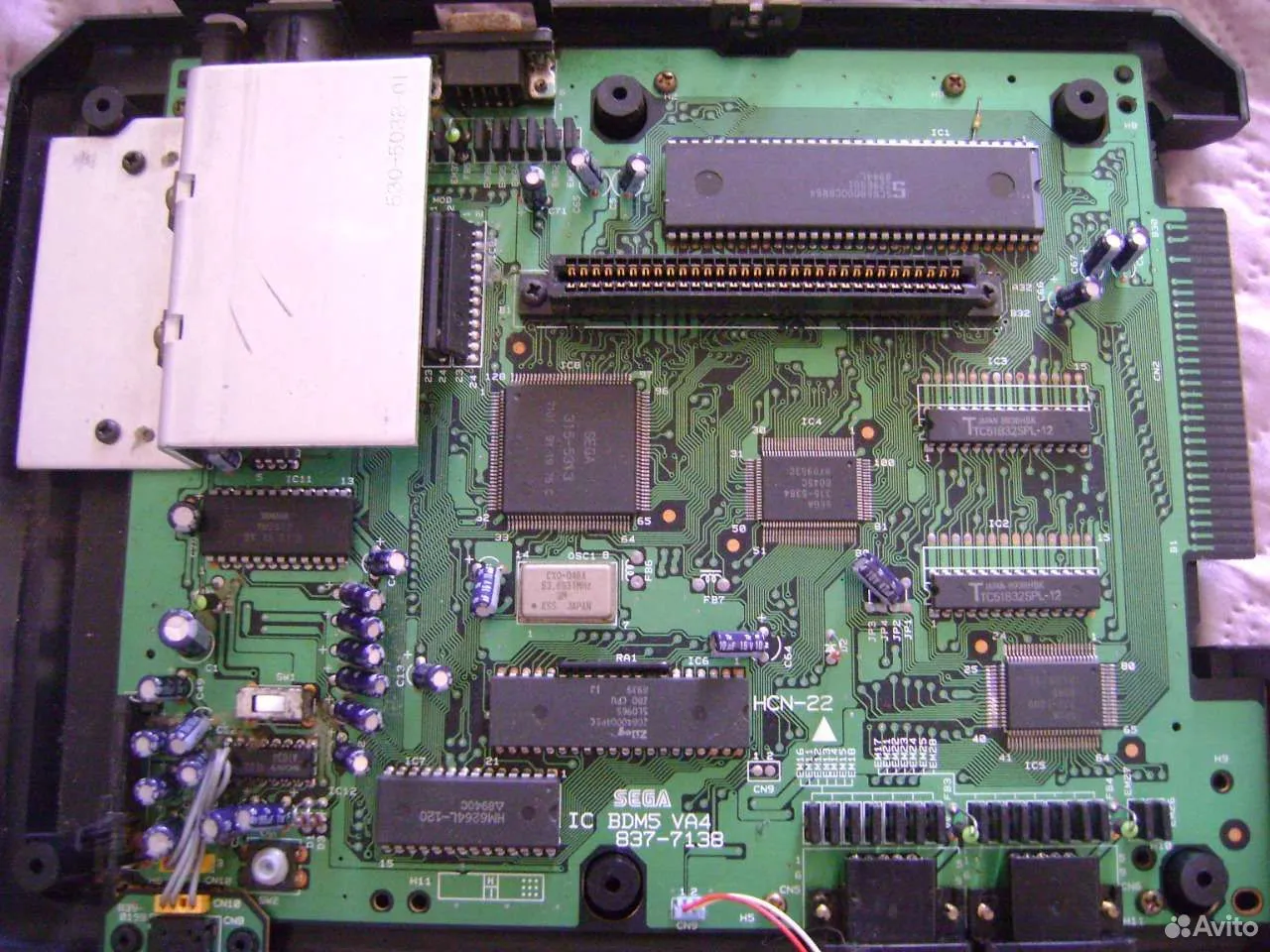

MD1 IC BD M5 PAL VA6, нашел на https://segaretro.org/Sega_Mega_Drive/Hardware_revisions
и ещё на авито у одного продавца тоже наблюдаю какой-то навес у 6(?) ноги
259910-0
Извините, пожалуйста если вообще не туда лезу.

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24721
    • Просмотр профиля
Проблема несовместимости некоторых игр с SMD-1 VA0
« Ответ #21 : 25 Февраль 2023, 15:35:22 »
6 нога - /AS, в принципе да, там висит RC цепочка.
