Автор Тема: После установки чипа Playstation SCPH - 1001, не работают PAL игры (Прочитано 3830 раз)

Lo6955 · « : 22 Март 2017, 12:00:53 »

Всем доброго дня! Помогите пожалуйста разобраться, в чем может быть загвоздка?
Проблема следующая: При установке чипа, приставка SCPH - 1001 ntsc работает только с пиратками своего региона. При попытке запустить Pal игру, после логотипа Playstation изображение пропадает.

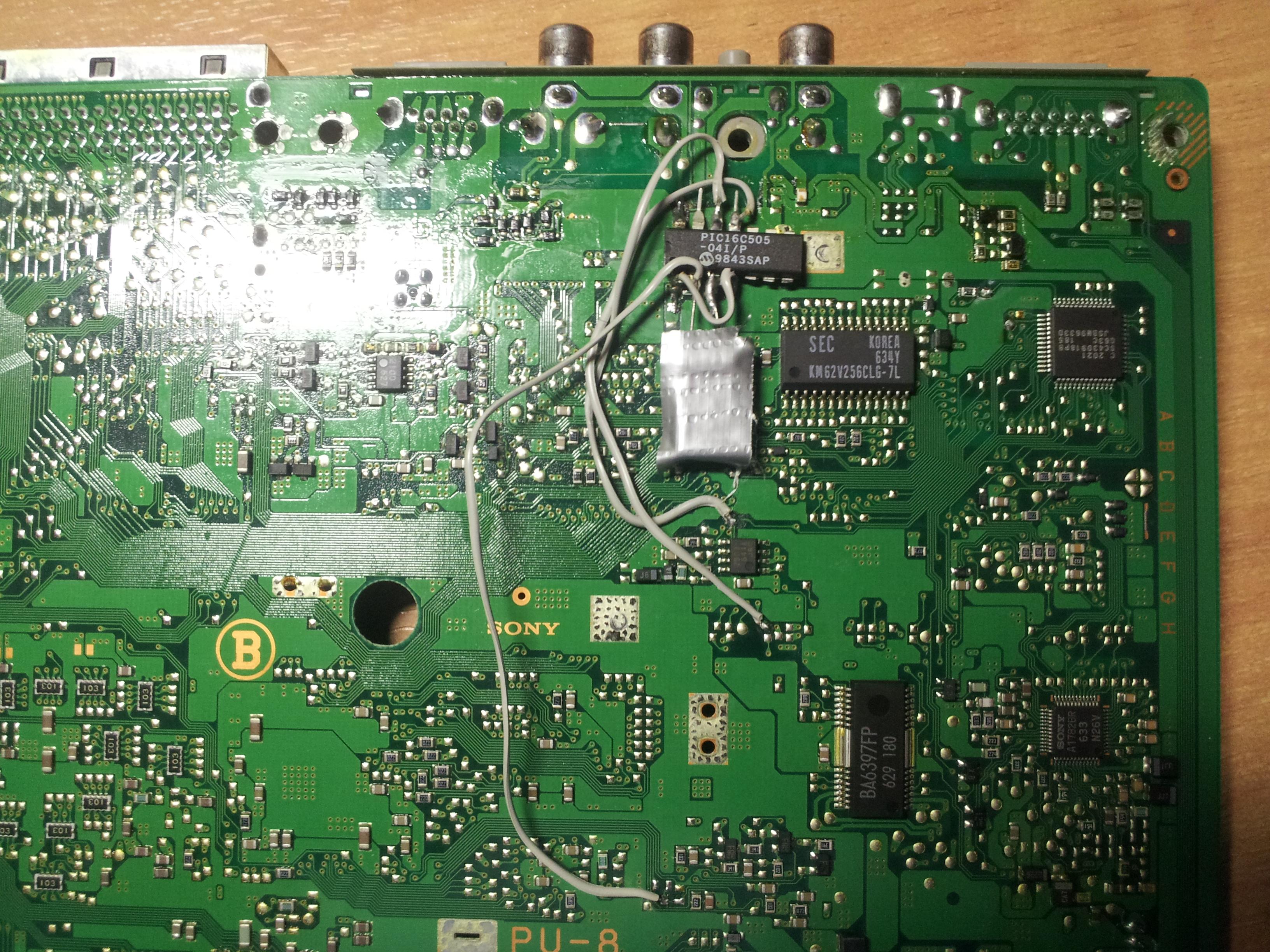

Есть плата PU8 -22 регион NTSC. На ней распаян чип на микросхеме pic16c505, на этой плате все работает хорошо, приставка запускает игры любого региона.
Возникла необходимость перекинуть этот чип на плату PU8-23. (внешне платы идентичны). После того как перекинул чип на плату PU8-23 (тоже NTSC америка) пиратка запускается, НО ТОЛЬКО РЕГИОНА NTSC!!! При попытке запустить Pal игру, после заставки Playstation сигнал пропадает (тв пишет "нет сигнала). Что я делаю не так?

И ещё один вопрос, отпаял резистор и ещё какую то хрень рядом (потому что их не было на плате с PU8-22 с чипом), детальку что рядом потерял. Подскажите что за элемент и где его можно найти? Может с какого донора? Элемент указал на фото.

Skarfais · « **Ответ #1 :** 24 Март 2017, 14:56:33 »

Видимо из старых чипов которые могли запускать только 1 регион и о мульти речь тогда не шла. На фото конденсатор номинал хз ставь любой подходящий по габаритам как и на фото. Как вариант приставка после загрузки переводится в пал режим но сама приставка имеет другой кварц но почему чёрный экран я хз. всё-таки 1001 а не 1002 приставка, а это другой кварц как минимум.

Lo6955 · « **Ответ #2 :** 24 Март 2017, 15:36:01 »

Нашел в соседней теме ссылку на вот этот форум http://www.psxdev.net/forum/viewtopic.php?f=47&t=628

Похоже у некоторых NTSC консолей при переходе на PAL режим происходит блокировка. Они перестают генерировать VSYNC.

Цитата

smf wrote:
Some of the debug consoles don't have the oscillator hooked up to both inputs, so if you display the wrong one then you get no image at all.

This is true for some NTSC retail consoles, too - I've had a couple of SCPH-1001s that would simply lock up when you selected PAL mode (they stopped generating VSYNC). If you look at the back of the PU-8 board where the oscillators are (same place that's in the photos I posted above) there are two zero-ohm link positions - the one in that photo is for the PAL consoles, but the NTSC ones don't have that - they have a link installed in the position to the right which just grounds the PAL clock input on the GPU.

You can fix the lockup problem by moving the link to the same position it's in on the PAL units - although obviously installing both parts is a better solution if you have them available.

Lo6955 · « **Ответ #3 :** 24 Март 2017, 15:43:42 »

Если я правильно понял, проблема решается установкой перемычки в месте которое я отметил, либо добавлением на плату ещё одного кварца. Если не так - поправьте.
