Периодически пропадает изображение SCPH 1001

[Lo6955]

Прошу помощи. На приставке пропадает изображение, или становится зеленым. Подскажите в чем может быть дело.
Плохой контакт исключен. Чудеса творятся только с определенными играми и в определенных местах.
Видео прилагаю.

[Lo6955]

Проблема появляется только на играх NTSC на Pal все ок. На другом ТВ тоже все ок! Подключение по SCART и через тюльпаны результата не даёт. Приставка имеет мод на 2 кварца. Под NTSC и PAL.
Имею ещё одну аналогичную приставку, тоже с 2мя кварцами, на ней все ок. Различия лишь в том, что на проблемной консоли стоит плата PU-8 21. На без проблемной PU-8 23.

Есть какие - то идеи по этому поводу?


Добавлено позже:
Что снять с без проблемной платы и поставить на проблемную, чтобы все было ок. Прошу совета.

[SAMael]

Видать никто таким не страдал, вот и молчат бо не в курсе.

[Phen]

На другом ТВ тоже все ок!

Может проблема не с приставкой? Возможно ваш ТВ так понимает NTSC?

[Lo6955]

Скорее всего так, НО!!! На другой приставке и на этом ТВ все ок. Поэтому и спрашиваю.

[Rumata]

Видео действительно мало о чём говорит

Подключение по SCART и через тюльпаны результата не даёт.

А сейчас как подключено? СКАРТ - RGB или просто переходник с тюльпанов на СКАРТ?

Приставка имеет мод на 2 кварца.

Что за "мод"? Точнее можно, желательно с фото?

Что снять с без проблемной платы и поставить на проблемную, чтобы все было ок

Ничего. Или хочется получить две проблемных?

[Lo6955]

Rumata,
Как подключено, значения не имеет. Если  через RGB SCART то пропадает изображение и звук (на некоторое время), если через обычные тюльпаны, то изображение становиться зелёным и пропадает, но звук остаётся.

Мод описан в этой теме. http://www.psxdev.net/forum/viewtopic.php?f=47&t=628

Если необходимы фото, то разберу приставку и сделаю.

Скорее всего что - то с ТВ. Так как на другом Тв через тюльпаны все хорошо (разъема SCART там нет).

Но почему на аналогичной приставке все ОК на обоих ТВ???

[Rumata]

То есть стоят два осциллятора. Можно было бы предположить, что срывается частота на том, который 53,693, то есть родной НТСЦ

[Lo6955]

ДА, стоят 2 осциллятора. Сейчас проверил на двух других ТВ. Все ок!  Что за беда?

А если частота срывается, что делать? Менять осциллятор?

[Rumata]

В теории менять, а на практике как-то всё это не понятно. И давно это, кстати? Раньше нормально было?

[Lo6955]

Приставка из штатов прилетела на днях. До этого не знаю как было. Сразу воткнул чип, Поставил 2 осциллятора ну и вот вчера заметил этот баг.

Добавлено позже:
И почему тогда на других ТВ все ок? Менее восприимчивы к мелким помехам?

[Rumata]

Не буду строить догадок, ибо это будут только догадки.
Могу сказать только, что при таком "моде" приставка должна выдавать в зависимости от диска или НТСЦ - 60 или ПАЛ - 50. То есть свалить всё на ПАЛ - 60, который обычно получается при чиповке, не получится

[Lo6955]

Rumata, Фото платы с чипом могут что-то прояснить?

[Rumata]

Да нет, знаю я эту плату. Тут даже была где-то тема, где я как раз предлагал ставить два осциллятора
Чип ряд ли на это может влиять Кстати, на сколько проводов он запаян?

[HardWareMan]

Пусть покажет фото мода. Может действительно наводки какие.

[Lo6955]

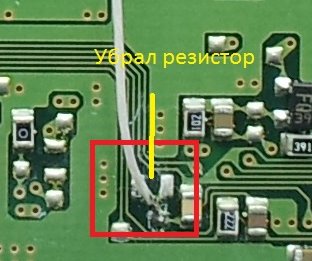

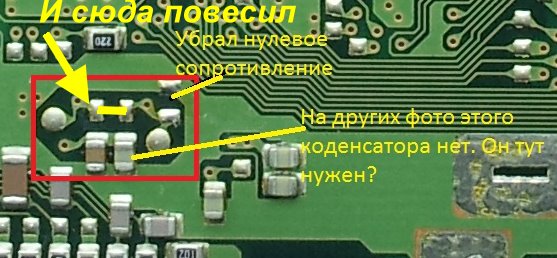

Выкладываю моё творение.

Добавлено позже:
Замена осциллятора результата не дала

Что делать дальше, ума не приложу.

Добавлено позже:
Ещё вопрос. Как правильно чипануть данную плату если убрать второй осциллятор, чтобы получилось всегда Pal 60?

Все убрал назад, до первоначального состояния. но чип запускает только NTSC. При попытке запустить Pal игру - черный экран.

[Rumata]

Выкладываю моё творение.

Опаньки! Что, так и был с самого начала?

То есть частота с кварца, в данном случае 4,43, была заведена на вход кодера? Тогда вообще не понятно как оно работало. Объясняю. Видеоконтроллер переключается в ПАЛ / НТСЦ самой игрой. Поэтому при обычной чиповке кодер принудительно переводится в ПАЛ и на вход поднесущей принудительно подаётся 4,43 с чипа (именно по этому чип работает с таким кварцем). При этом поднесущая с платы отключается ( поднимается нога кодера, режется печать и т.п.) Подавать две частоты на вход кодера нельзя ни в коем случае.

Все убрал назад, до первоначального состояния. но чип запускает только NTSC. При попытке запустить Pal игру - черный экран.

Естественно. Ведь как уже сказано в зависимости от региона игры видеоконтроллер переключается в разные режимы. При этом переключается и его вход тактовой частоты. В чём, собственно, и фишка мода с двумя осцилляторами. Если используется только один осциллятор, то следует сделать так:

[Lo6955]

Rumata,
подскажи пожалуйста что нужно сделать что бы у меня все заработало. не важно как ( с модом или без ) желательно на пальцах (картинках)
Паять я в состоянии, но вот в схемах не очень разбираюсь
Заранее благодарен.

[Rumata]

Дык а что я только что сделал именно с картинками?

что нужно сделать что бы у меня все заработало. не важно как

Ну я не шаман однако. Я изложил основные соображения, дальше пробуй.

[Lo6955]

Rumata,
если я правильно понял, то нулевое сопротивление переставить в место указанное Вами, а второй осциллятор убрать. Верно?

Добавлено позже:
А чип у меня правильно распаян?
Просто во всх мануалах по чиповке пишут, что ноги кодера нужно отгибать. Но я припаял так как у меня было ( и работало на первой моей приставке, откуда я и выдрал данный чип )

[Rumata]

Мнэ..
Ну повторю ещё раз:

Если ставятся два осциллятора, то подавать сигнал с кварца чипа НЕ НУЖНО.

Если один осциллятор, то сигнал с кварца чипа подаётся на 6 ногу кодера (отключенную от остальной схемы), а 7 нога кодера сажается на землю

[Lo6955]

Огромное спасибо. УБрал провод от кварца чипа, кажется работает. Продолжаю тетстить.

[p_star]

Ну Румата, ну забожил. По фотографиям порчу снимаешь!

[HardWareMan]

p_star, он такой. Ему достаточно было просто вернуться и карма раздела мгновенно поползла вверх, а на всех юзеров снизошло благословение! Аллилуйя, брат!

[p_star]

Да, спустился с тибетских гор, благословил раздел.

[Lo6955]

Теперь все отлично работает! Спасибо всем откликнувшимся

[Rumata]

Вот и славно.
