Автор Тема: CoolBoy - варианты прошивки (Прочитано 7858 раз)

megavolt85 · « **Ответ #30 :** 08 Июнь 2018, 12:36:00 »

WarNet, нет, это чтоб память увеличить в двое, а для того чтоб он стал COOLGIRL в нём надо менять мапер

WarNet · « **Ответ #31 :** 08 Июнь 2018, 12:45:40 »

Это я образно. Просто coolgirl от 64мб.
В этих 32 изначально вроде. Хотя которые 400 in 1 может больше, или там игры отстой и они тоже 32.
А такие микросхемы 64мб в каких устройствах встречаются, для дербана так сказать?..

megavolt85 · « **Ответ #32 :** 08 Июнь 2018, 12:59:51 »

в SSOP корпусе вряд ли ты её где то найдёшь
для увеличения памяти можно напаять сверху ещё одну 256-ую и повесить переключатель на /CE , костыль конечно, но если сильно хочется всё в одном то почему бы и нет

GoldenAlex · « **Ответ #33 :** 18 Ноябрь 2019, 23:01:50 »

Цитата: WarNet от 08 Июнь 2018, 12:45:40

Это я образно. Просто coolgirl от 64мб.
В этих 32 изначально вроде. Хотя которые 400 in 1 может больше, или там игры отстой и они тоже 32.
А такие микросхемы 64мб в каких устройствах встречаются, для дербана так сказать?..

принтеры
роутеры
платы жк ТВ

везде практически

Ferzi · « **Ответ #34 :** 23 Июнь 2020, 14:41:18 »

Извините что подымаю такую старую тему, но я просто не знаю где задать вопрос, вопрос вот в чём я правильно понимаю что в программаторе нельзя заменить ft232rl, на что нибудь другое например ch340, я пытаюсь сделать программатор приобрёл макетку под атмегу64 и саму мегу, всё соединил и спаял думал подключу rx и tx к ch340 и всё нормально будет, ан нет он мне пишет PRG reader initialization... секунд 20 на этом стоит, патом ошибка PRG reader initialization... Error: can't init PRG reader, вот я и думаю в чём проблема то ли я спаял не правильно, хотя вроде всё норм либо нужен именно ft232rl

dssoft · « **Ответ #35 :** 23 Июнь 2020, 14:45:42 »

Да вроде как неважно ему. Причина, наверно, где-то еще.

Rumata · « **Ответ #36 :** 23 Июнь 2020, 16:47:23 »

Если он что-то тебе пишет, причём осмысленно, то можно предположить, что проблемы связи с компом нет. Значит она в чём-то другом

Ferzi · « **Ответ #37 :** 23 Июнь 2020, 16:57:53 »

Проблем с подключением точно нет он тоже самое пишет и без подключенной макетки у меня вот такой переходник я его с ардуиной использую

Значит не в нём дело надо значит все контакты перепроверять.

dssoft · « **Ответ #38 :** 23 Июнь 2020, 17:25:49 »

Вы уверены что правильно фьюзы у контроллера прошили, под нужный генератор?

Ferzi · « **Ответ #39 :** 23 Июнь 2020, 18:03:53 »

Да, ставил как написано в документации у Кластера.

dssoft · « **Ответ #40 :** 23 Июнь 2020, 18:59:29 »

Внешний кварц или внутренний осциллятор? Была тема что с осциллятором случаются проблемы.

Ferzi · « **Ответ #41 :** 23 Июнь 2020, 23:03:39 »

Делал всё по схеме Кластера, единственное отличие это то что у него плата заводская, а у меня всё навесным монтажом, в схеме внешнего кварца нет, делал на встроенном в саму атмегу, на какую частоту она настроена не знаю, в фьюзах не силён выставил всё как написано в документации а именно
LFUSE = E4
HFUSE = DC
EFUSE = FF

ПС а бывает что атмега полностью читаема её можно перепрошить зашить, а выводы какие нибудь не работаю, просто это китайская мега я её на али брал может брак.

dssoft · « **Ответ #42 :** 24 Июнь 2020, 19:30:28 »

Цитата: Ferzi от 23 Июнь 2020, 23:03:39

Делал всё по схеме Кластера, единственное отличие это то что у него плата заводская, а у меня всё навесным монтажом, в схеме внешнего кварца нет, делал на встроенном в саму атмегу, на какую частоту она настроена не знаю, в фьюзах не силён выставил всё как написано в документации а именно
LFUSE = E4
HFUSE = DC
EFUSE = FF

ПС а бывает что атмега полностью читаема её можно перепрошить зашить, а выводы какие нибудь не работаю, просто это китайская мега я её на али брал может брак.

Все бывает, это легко проверяется заливкой прожки, которая ничего не делает, только шлет одно и то же в компорт на заданной скорости. Если все работает и нормально доходит - заливается прожка, которая возвращает назад принятое (эхо). Этого достаточно чтобы убедиться что компорт и внутренний осциллятор работают нормально.

Ferzi · « **Ответ #43 :** 24 Июнь 2020, 21:49:27 »

Меня всё же терзают смутные сомненья, что дело всё же в переходнике и нужен именно FT232RL я прочёл вот что о FTDI
Компания FTDI предоставляет 2 альтернативных программных интерфейса для своих микросхем USB-UART и USB-FIFO. Один интерфейс предоставляет Virtual COM Port (VCP), который система Windows видит как обычный COM-порт. Второй интерфейс, D2XX, предоставляется через проприетарную DLL (FTD2XX.DLL). Интерфейс D2XX дает доступ к специальным функциям, которые не доступны в стандартном API COM-порта операционной системы, таким как установка устройства FTDI в разные режимы или запись данных в память EEPROM устройства.

В общем закажу его и проверю.

dssoft · « **Ответ #44 :** 24 Июнь 2020, 22:12:27 »

В данном случае она используется как обычный компорт без выпендрежа.

Ferzi · « **Ответ #45 :** 25 Июнь 2020, 01:25:30 »

В этом я не уверен по крайней мере не полностью так как используется библиотека FTD2XX.DLL и ещё я наткнулся на сообщение от RetHunter который писал что выводила консоль а выводила она следующее

То есть он если я правильно понимаю считывал содержимое флешь памяти FT232RL что как я понимаю делал штатными средствами драйвера а не ком порта так это или нет я точно не знаю, но с переходам на ардуино он 100% начал работать через ком порт без всяких примочек но на ардуине распиновка другая

dssoft · « **Ответ #46 :** 25 Июнь 2020, 10:01:57 »

Цитата: Ferzi от 25 Июнь 2020, 01:25:30

В этом я не уверен по крайней мере не полностью так как используется библиотека FTD2XX.DLL и ещё я наткнулся на сообщение от RetHunter который писал что выводила консоль а выводила она следующее

Это функция для лентяев, которым лень задать нужный порт в командной строке. Если использовать --port то все это счастье не используется.
Но вот нестандартная скорость 250000 может стать проблемой.

#define UART_BAUD 250000UL

Ferzi · « **Ответ #47 :** 25 Июнь 2020, 12:44:42 »

Цитата: dssoft от 25 Июнь 2020, 10:01:57

#define UART_BAUD 250000UL

Хм а это от куда?

dssoft · « **Ответ #48 :** 25 Июнь 2020, 13:34:29 »

Цитата: Ferzi от 25 Июнь 2020, 12:44:42

Хм а это от куда?

Из исходников, вестимо.

Ferzi · « **Ответ #49 :** 25 Июнь 2020, 14:32:29 »

То есть он работает на этой не стандартной скорости? а если её поменять на стандартную или для этого нужно очень сильно код менять?

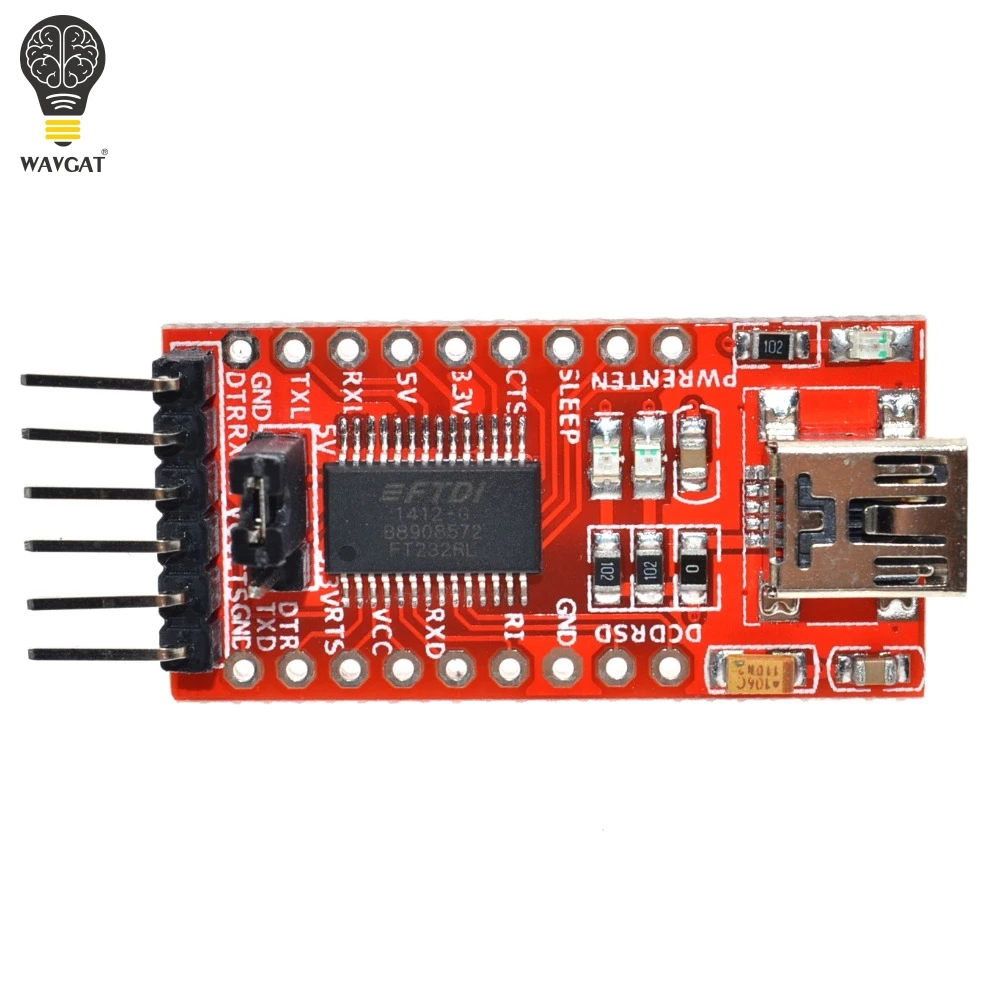

ПС я заказал себе вот такой FT232RL приедет его поставлю

Посмотрел скетч для Arduino MEGA2560 там такая же скорость стоит не в этом дело

dssoft · « **Ответ #50 :** 25 Июнь 2020, 15:28:05 »

Цитата: Ferzi от 25 Июнь 2020, 14:32:29

Посмотрел скетч для Arduino MEGA2560 там такая же скорость стоит не в этом дело

Рукалицо. Почему вы уверены что ваша платка умеет эту скорость? Оно с обоих сторон ставится.
Надо проверять, но я бы поставил на кривой внутренний осциллятор.

Ferzi · « **Ответ #51 :** 25 Июнь 2020, 15:51:52 »

Я тебя правильно понимаю что ты хочешь сказать что проблема может быт в строеном в мегу кристалле осцилляторе? а про платку я не уверен я не знаю какие скорости она передерживает, но то что ардуины строятся на большом количестве разных чипах в том числе и 340 то по чему нет я в том плане почему ардуина поддерживает эту скорость а аналогичный чип в друг не будет для меня это странно. а про двух стороннею совместимость я понял но проверить я это не могу для этого нужно написать программку но я не умею программировать.

Если это осциллятор то какие пути решения этой проблемы? менять скорость ставить кристалл если ставить то какой частоты?
