Клон на SM801-A1 перевод в NTSC, 60 Гц

[AnKK]

Здравствуйте. Есть вот такой клон вроде произведённый где то в нулевых годах. Телек показывает что приставка транслирует сигнал в PAL, соотвественно в играх сверху и снизу чёрные полосы, поэтому жить не могу, хочу NTSC)) На корпусе имеется наклейка и вырез под переключатель PAL/NTSC но сам переключатель на плате отсутсвует, причём судя по информации в интернете и даже видел здесь на форуме - у клона изначально из магазина не было этого переключателя.

Где нужны перемычки и ещё что-то чтоб заработал NTSC и 60 Гц?
Заранее спасибо

[Rumata]

Действительно, приставки с переключением видеосигнала живьём не встречались. Хотя в многих эта возможность в теории предусмотрена. Вот и на этой плате имеется место под переключатель (4 группы на 2 положения) Но при этом между контактами этого переключателя на плате уже сделаны перемычки.
Для начала я бы рекомендовал попробовать ПАЛ-60. Надо перерезать одну перемычку.
Вся необходимая информация здесь

[AnKK]

Для начала я бы рекомендовал попробовать ПАЛ-60. Надо перерезать одну перемычку.

Вы имеете ввиду тот режим который в таблице подписан PAL-M ?
Кстати даа, в нём же 525 строк. Дело в том что я хочу изменить режим из-за того что в игры не на весь экран - сверху и снизу чёрные полосы, это из-за того что у меня сейчас используется PAL в котором 625 строк? Если да, то PAL-M мне абсолютно подойдёт.

Дело в том что я читал ту тему изначально, но ввиду отсутствия знаний в этой сфере нечего по сути не понимаю в той теме, могли бы вы мне нарисовать на моей фото схемы где именно надо перерезать дорожку перемычки?

[Rumata]

Вы имеете ввиду тот режим который в таблице подписан PAL-M ?

Я имею в виду тот режим, который ПАЛ, но 60 Гц. Столбик справа от ПАЛ 50 Гц


Добавлено позже:
Из таблицы же совершенно ясно, что они отличаются только одной перемычкой. А PAL-M, PAL-N - это такие "полу НТСЦ", там кварц другой

[AnKK]

Я имею в виду тот режим, который ПАЛ, но 60 Гц. Столбик справа от ПАЛ 50 Гц

О, там тоже 525 строк? Мне подходит, это же поможет чтоб игра шла на весь экран без черных полос сверху и снизу?
Ткните носом пожалуйста какую из перемычек пробовать перерезать?

[Rumata]

Ту, которая идёт на 4 ногу SM-801
Скорее всего одна из этих;

[AnKK]

Скорее всего одна из этих;

ОХ)))) какую посоветуете перерезать первую?

У меня 4 нога процесора получаеться уходит куда то под сам процессор?

[Rumata]

Да, дорожки идут под микросхему. Реж любую, если не оно, запаяешь перемычку обратно

[AnKK]

Реж любую, если не оно, запаяешь перемычку обратно

ЕЕЕЕ)))) перерезал правую из тех что вы мне указали и угадал! Телек показал PAL-60 и полосы пропали!!:D Спасибо огромное)))) недоумеваю почему эти приставки не укомплектовывали переключателями, оставляли прорезь и наклейку, но сам переключатель не ставили:D

[Rumata]

Каждый юань на счету. Надо не только переключатель, но и кварц. ПАЛ-60 - это такое промежуточное решение, на некоторых ТВ может и не работать. Ни и ещё китайцы тупо исходят из региона: Россия - ПАЛ. Что характерно, перемычки выполнены печатью, а не каплями припоя. С корпусом тоже самое. Если есть корпус под три переключателя, то переделывать прессформу ради того, чтобы убрать одну дырочку, никто не будет

[AnKK]

Каждый юань на счету. Надо не только переключатель, но и кварц. ПАЛ-60 - это такое промежуточное решение, на некоторых ТВ может и не работать. Ни и ещё китайцы тупо исходят из региона: Россия - ПАЛ.

Блин везде обман, клон приобретался ориентировочно в нулевых годах, на коробке написано "Сделано в России" штрихкод тоже верный показывает что российский товар, а приставка получаеться прямиком из Китая) впрочем ничего нового))

[Rumata]

Блин везде обман

Конечно. Берешь принтер Hewlett-Packard - снаружи написано "Сделано в ЕС", а внутри - "Сделано во Вьетнаме"

[free.gen]

У меня похожий клон, плата zw2000.
Есть место под второй кварц, его я уже запаял. Есть место под переключатель 14.3, но там немного по другому дорожки расположены, поэтому не ясно - что перерезать.
Рядом с кварцем так же есть sw3, назначение которого непонятно.
Посоветуйте, как тут сделать так, чтобы можно было переключателем менять режимы: PAL-PAL60-NTSC.
Переключатель тоже есть на 3 позиции.


[quq_CCCP]

https://youtu.be/ydHfGVbeUGI
Смотрим и повторяем.

[free.gen]

quq_CCCP, посмотрел. Проблема в том, что я плохо слышу, а по видео непонятно, на какие конкретно пины паять диоды, какой стороной их ставить, и какие вообще подойдут - любые, или нет.
Сейчас перерезал перемычки как в том видео - ускорились игры и музыка, но непонятно, это пал60 или NTSC.

Добавлено позже:
Пробовал припаять диод, как в видео - результата вообще не дало.
Поставил свойпереключатель - в первом положении ускоренная музыка и нет полей, во втором положении поля и медленная музыка. В третьем черный экран.
Задействован ли нтсц - вообще не понятно.

[quq_CCCP]

А ты смотри какой вариант нравится больше  и все.

[free.gen]

quq_CCCP, мне не один режим нужен, а переключение.

[free.gen]

Подрубил к телику, который отображает формат видеосигнала. После всех манипуляций (установка кварца и обрезание двух дорожек) выдает NTSC443.
Вопрос все еще открытый.

[hrumpel]

NTSC443.

Это и есть PAL60

[Rumata]

Это и есть PAL60

НЕТ

[free.gen]

Вот ещё раз промерил эту площадку. Картина такая.
TV N/P и TV 6/5 5 вольт после включения, на сам стаб не звонятся. Если их коротить на землю - видеовыход меняется.
VCO_sel был закорочен на выход стаба. Перерезал - плата не стартует. Если коротить на землю - тоже не стартует.

Добавлено позже:

Это и есть PAL60

PAL60 будет, если оставить только левую перемычку. Обе перемычки - PAL50. Без перемычек - NTSC443.
У меня проблема только с контактом VCO_sel.

Upd: на SW3 есть перемычка между двумя контактами. Может в ней дело?

Разомкнул - не стартует.
Замкнул VCO_sel на 5v, прижал контакты на sw3, плата запустилась. Отжал sw3 - музыка прям дико ускорилась.

[free.gen]

Методом тыка разобрался таки. Вывел этот ваш тру NTSC на экран, и вообще не увидел разницы с NTSC443.
За сим, решил перевесить переключение режимов на регион мод при помощи двух диодов, как товарищ quq_CCCP предложил.
Получилось так: U/N J/N=NTSC443, U/D J/P=PAL50. Собственно спасибо.

Одного не понял. В 2000-е у меня был клон, который работал в PAL50, и у него поля были в цвет фона всегда. А у этого экземпляра на SM801-A1 поля статично черные. Лишь в режиме NTSC443 иногда что-то проглядывается. За этот момент кто-нибудь подскажет, почему так? Вроде мелочь, а для меня PAL запомнился именно таким.

[quq_CCCP]

Возможно телевизор так воспринимает эти бордюры, по идеи они в цвет фона в играх.

[free.gen]

quq_CCCP, а может такое быть? В 2000-е был PAL телевизор, сегодня всеядный Sony Trinitron.

[Rumata]

Вывел этот ваш тру NTSC на экран, и вообще не увидел разницы с NTSC443.

А в чём должна быть разница?  Просто скажи своему ТВ спасибо, что у него этот режим есть. Точно так же если работает ПАЛ-60, то нет никакого смысла в НТСЦ.

Добавлено позже:

и у него поля были в цвет фона всегда.

Не всегда и не во всех. От игры зависит. От телевизора не зависит от слова совсем. Он не может как-то отдельно воспринимать бордюры, он просто воспроизводит видеосигнал как есть.

[free.gen]

Rumata, ну пока на руках только Sonic & Knuckles, Earthworm Jim 1 и 2 часть червя.

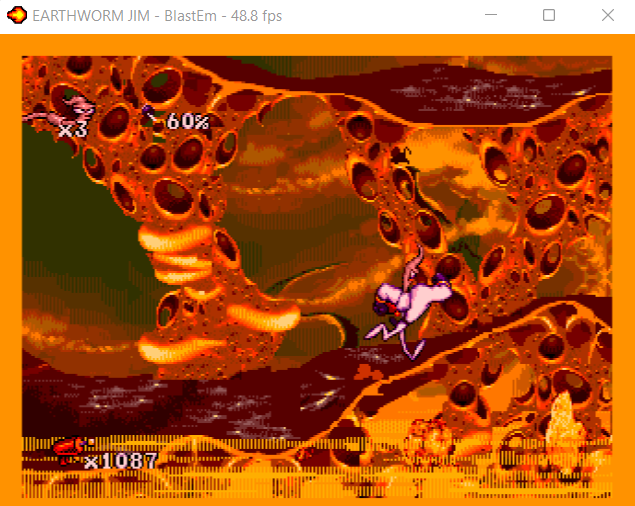

Запускаю первого червя в BlastEM - и вижу цветные поля на втором уровне:

На железе поля черные.
Ощущение такое, будто аппаратно наложение черного идет. Такое может быть вообще?

[HardWareMan]

Последние клоны (особенно одночиповые) не поддерживают раскрашивание бордюра. Он у них всегда чёрный, а не как его настраивает игра. И да, много игр используют раскрашивание бордюра, однако слева и справа обычно не показывались телевизором, а вверху и внизу были видны только на PAL (на NTSC выходил за края экрана как и слева/справа).

[free.gen]

HardWareMan, а на каких клонах цветные бордюры есть? У меня тоже был однокристальный клон в 2000-е, но какой уже не помню. Помню только, что в игре Bonkers у него графика глючила. На титульных экранах изображение будто рассыпалось. На тыльной стороне было 2 переключателя регионов. Приставка называлась maniac drive 2, фото ее платы найти не удалось.

[HardWareMan]

На вскидку: Street racer, Looney Tunes, Comix Zone, какие-то из Sonic... Да много их, возьми Exodus и попробуй в нём. Он корректно отображает бордюр. И даже CRAM update dots на нижнем бордюре в режиме PAL.

[free.gen]

HardWareMan, да не, я про клоны а не игры спрашиваю. На каких чипах поля цветные были? И может даже известно, почему на sm801 и аналогах они черные? Хотя я выше описал, что в 2000-е у меня тоже однокристальный клон был (на каком чипе - не вспомню, но плата была с четверть корпуса, и он был один) и у него цветные поля были.
Я может сейчас глупость скажу, но может здесь как-то реализована настройка оверскана, чтобы скрыть эти поля за черным? Может это реально как-то обойти?
Или такова особенность SM801-A1, и с этим ничего не поделать?
