Осыпалась шина картриджа.

[HardWareMan]

тем не менее, помучавшись с оловоотсосом, я купил себе на али ПИСТОЛЕТ = паяльник+автоматический оловоотсос. тыкаешь в пин, жемешь курок - и вуаля. припоя как не бывало. можно даже писяйные слоты отпаивать.

А кому я про дезолдер упомянул?

[ALKOSHA]

А вот у кореша была огромная плата более древнего клона с россыпухой, и там как раз звук и видео были мутнее моей SM801.
Это от ОУ зависит же, RC-цепочек.
daleboy,  Возможно, тебе попалась именно такое, где сэкономили, и поставили взаимозаменаемый усилитель.
 А в моём (SM801 котором) звук и видео такое же, как в эмуляторе. Да, есть небольшие наводки в звуке, если выкрутить громкость на максимум, и при этом не врубать музона. Но в остальном всё замечательно в графоне-музоне.

Добавлено позже:
Где-то экономили на ОУ.
У меня сэкономили на качестве металла в слоте.
Как повезёт карочи.

[daleboy]

А в моём (SM801 котором) звук и видео такое же, как в эмуляторе.

громкое заявление, но слух твой, дело тоже твое. тема закрыта

[ALKOSHA]

Прибыл слот с али. Тугенький, девственный.
Но без оловоотсоса настоящий АД. Отверстия толком не прочистить, дорожки отслаиваются. Короче, кое-как припаял.

И в итоге нифига не пашыт

Может кто профиксить на заказ? или проще купить другую сежку?
На авите нашёл интригующее объявление, где чел продавал клон на рассыпухе за полторы тыщи, уже вроде бы договорились, но тот благополучно отморозился.

Добавлено позже:
Я просто сегист до мозга костей, и длительное время без сеги вгоняет меня в ломку.

[bgr]

ALKOSHA, у меня есть клон на таком же чипсете, но так и не понятно, что является твоей главной целью? Починить приставку, купить похожую или просто поиграть в сегу?
Я тему полностью не читал, но у тебя вроде как была рабочий клон, как убил его?)

Добавлено позже:
З.Ы. По фото вижу, что у тебя там нехило так отвалилось дорожек, наверняка где-то обрыв...

[ALKOSHA]

что является твоей главной целью?

Либо починить. Либо если покупать, то олдовый клон на ламповой mc68k.

Естественно для того, чтоб

просто поиграть в сегу

+ самому девелопить на неё. Ретро-программинг моё хобби.

как убил его?)

Да в слоте изначально каличный алюминий или хз чё было. У меня несколько ретро-консолей, и только в этой такой случай произошёл, что все контакты износились и поотваливались.
Поэтому решено было поменять слот. Но так как оловоотсоса в наличии нет, то процесс отпаивания каждой ножки прошлого слота прошёл, мягко говоря, негладко. Поэтому что-то где-то не контачит, когда припаял свеже-купленный слот.

[SAMael]

Жаль далеко живёш

[ALKOSHA]

А что если от каждой ноги проложить отдельный проводочек до проца.  ...


http://vfiuchcikicshuusrch.ddns.net/content/plugins/kl_album/upload/201707/d5c3581b421d16bac1c6dcd82935631a201707091337121709463073.jpg

[SAMael]

ну получится что восстановишь поврежденные дорожки, и логично что может заработать.

[ALKOSHA]

Это в случае если не накосячу с порядком выводов, в чём очень сильно сомневаюсь.

[ALKOSHA]

Нашёл на авите тушку оригинала за косарь.
Есть одно "но" -  один из её бывших бойфрендов выпаял порт. Затем порт влепили неродной. И теперь там в первом порте джойстика всё время срабатывает нажатие влево.
И мне вот интересно, смогу ли я это исправить. Ну, то есть, это где-то дорожки коротят? Или же пробита микруха IO ?
В оригиналах это чип 315-5309, если не ошибаюсь, QFP паук.

[daleboy]

Нашёл на авите тушку оригинала за косарь.
Есть одно "но" -  один из её бывших бойфрендов выпаял порт. Затем порт влепили неродной. И теперь там в первом порте джойстика всё время срабатывает нажатие влево.
И мне вот интересно, смогу ли я это исправить. Ну, то есть, это где-то дорожки коротят? Или же пробита микруха IO ?
В оригиналах это чип 315-5309, если не ошибаюсь, QFP паук.

вот ты любишь приключения а

[ALKOSHA]

вот ты любишь приключения а

Искал чё подешевле. За 6к и выше покупать нищебродо-консоль - жаба давит. Это всё-таки не дефицитная СНЕС, и потолок стоимости даже полностью исправной - полтора кило, и не более, имхо.

[megavolt85]

За 6к и выше покупать нищебродо-консоль - жаба давит.

откуда такой ценник? я конечно понимаю что среди продавцов попадаются дебилы типа этого


но это скорей исключение чем правило

потолок стоимости даже полностью исправной - полтора кило,

да как бы их зачастую по 700-900 продают, даже с доставкой 1,5К не набирается

[ALKOSHA]

да как бы их зачастую по 700-900 продают

Нюфажные - с компаундной капелькой, и материнкой размером меньше спичечного коробка - да.
А вот раздобыть олдовое проблематично.

[daleboy]

Искал чё подешевле. За 6к и выше покупать нищебродо-консоль - жаба давит. Это всё-таки не дефицитная СНЕС, и потолок стоимости даже полностью исправной - полтора кило, и не более, имхо.

ты на ибей не хочешь покупать? там же есть оригиналы, бывает вообще не дорого уходят. с доставкой можно европейку какуюнить тыщи за 3 взять.

[megavolt85]

Нюфажные - с компаундной капелькой

ну как сказать, недавно эта сладкая парочка ушла за 700р, левая 2001, правая 1994 года, судя по фото в правой полно размерная плата

[ALKOSHA]

Интересно, насколько проблематично переделать оригинал под NTSC.
В денди/сега пиратках достаточно замкнуть нужный джампер, и усё.
А тут, наверное, кварцевый генератор отдельный городить надо?

[ALKOSHA]

Я хоть и заказал уже с авиты оригинал.
Но всё же надеюсь восстановить и пиратку. Уж очень симпатична она.
Вот только у меня вопрос.

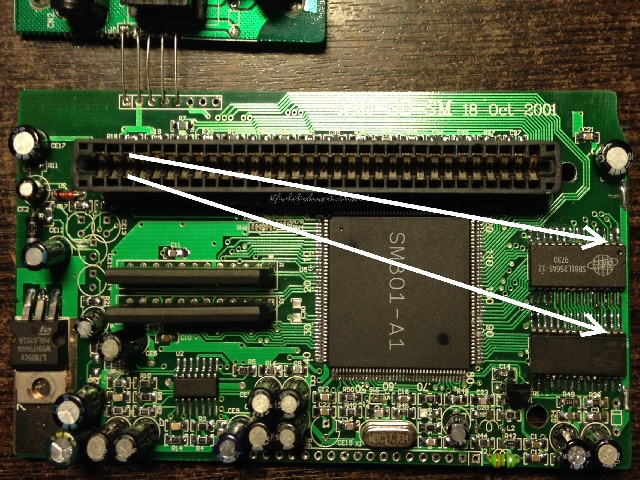

Тут на схеме адресная шина параллельно на U7 и U8 идёт.
http://vfiuchcikicshuusrch.ddns.net/content/uploadfile/201707/c8fe1499596396.pdf

Вот мне, допустим, надо припаять вывод шины с порядковым A3 (он же сигнал VA8), я тяну проводок к  третьей ноге любой из этих микросхем.
Так ведь?


А вот если сигналы данных (VD0-VD15), то тут уже принципиально важно, какая из этих микросхем является U7, а какая U8.
Не подскажете?

Не тяну провода к SM801, так как там расстояние между ножек слишком мелкое.

[Rumata]

Просто следи за наименованиями сигналов. Если это один сигнал, то он на всей плате одинаково называется, если разные то по разному.
Вообще удобнее к переходным отверстиям паяться, чтобы провода не тянуть с одной стороны на другую

[ALKOSHA]

Вообще удобнее к переходным отверстиям паяться

Да, но некоторые дорожки в отверстиях поотслаивались, они там хрупкие до ужоса.

[megavolt85]

Вот мне, допустим, надо припаять вывод шины с порядковым A3 (он же сигнал VA8), я тяну проводок к  третьей ноге любой из этих микросхем.
Так ведь?

Так

А вот если сигналы данных (VD0-VD15), то тут уже принципиально важно, какая из этих микросхем является U7, а какая U8.
Не подскажете?

тут вообще всё просто, прозвони 81-ую ногу проца и 11-ую памяти, на которой памяти будет звониться, та U8

[ALKOSHA]

Надыбал с авиты такую тему

Ламповые микрухи радуют глаз.
НО наводки на звуке жоще чем в той моей пиратке с SM801, и картинка чуть мыльнее.
И слишком перенасыщенный звук PSG-пищалки/шумелки.
В том же MK3 если на пиратке звук рассыпающихся камней был естественным, то тут более по-дендевски так с "8-ми битным" окрасом.

Ну да ладно.
Пока что меня больше интересует модинг этой темы до 60Гц развёртки.
На  SM801 (да и на большинстве иных пираток) достаточно было замкнуть нужный джампер.
А как быть тут?

Ну и ещё вопрос - если я подпаяю пару проводков к 14 и 16 ногам ЦП, затем 14 прикручу к +5В, и 16  к -5В зарядки от телефона (2 ампера), сежка пахать будет же ?
https://i.stack.imgur.com/gfyMkl.png

[SAMael]

Ламповые микрухи радуют глаз.

мде...
а тебя не смущает что оно на фото паяное десять раз?

[ALKOSHA]

паяное десять раз?

Там практически все элементы в канифоли.
Фиг знает, может оно изначально такое было.

Добавлено позже:
Но всё же

Пока что меня больше интересует модинг этой темы до 60Гц развёртки.

Ну и ещё вопрос - если я подпаяю пару проводков к 14 и 16 ногам ЦП, затем 14 прикручу к +5В, и 16  к -5В зарядки от телефона (2 ампера), сежка пахать будет же ?
https://i.stack.imgur.com/gfyMkl.png

Добавлено позже:

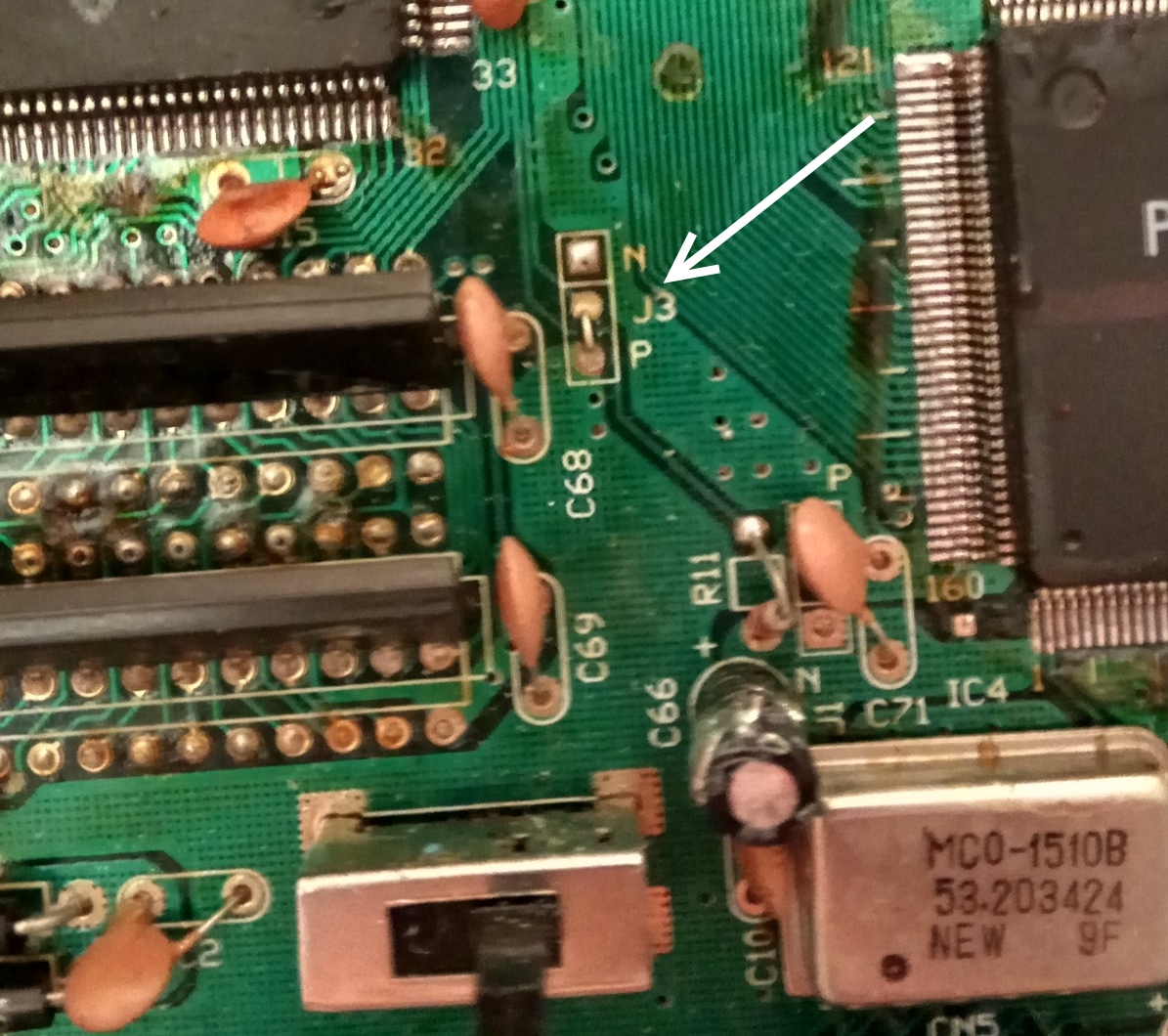

Подозреваю, что нужный мне джампер воть:

[Yoti]

к -5В зарядки от телефона (2 ампера

Это что за телефон такой, с линией -5 Вольт?

[ALKOSHA]

То бишь GND.

[ALKOSHA]

так-с. Помимо того джампера, видать, надо ещё с десяток джамперов перепаять.
А то картинка вроде бы растянулась, но обесцветилась.
с пометкой P / N ещё парочка джамперов видна.

Добавлено позже:
И всё ещё тщетно пытаюсь восстановить сегу на SM801.
Вроде бы подвёл что надо, где были дорожки оборваны, а всё равно не стартует.
Правда там на данный момент отпаян шлейф, идущий к джойстикам. Может посредством него где-то замыкается контакт дополнительный.
Но питание идёт напрямую, минуя тот шлейф.

[ALKOSHA]

Всё, что было помечено N-P перепаял в сторону N, но цвета не появились.

[worm]

Да выкинь ты эту старую сегу - вон на алике можно по дешевке заказать, что называется, "с пылу, с жару", сделанную в 2018, новая же лучше этого потрепанного старья?
