Помогите довести до ума фамиклон СoolBaby RS-37

[Zen]

Купил на Али фамиклон СoolBaby RS-37.
Проблема: не читает карики такие как 198 в 1 и 400 в 1, и некоторые одноигровки. Точнее читает наполовину - звук идет без искажений, а вот изображение сплошной глитч какой-то.
Вот так, к примеру, выглядит Battletoads And Double Dragon на этой консоли, подобным образом "рассыпается" изображение и на всех других неработающих картриджах:

По отзывам с того же Али у людей на этой приставке работают картриджи и 198 в 1, и 500 в 1, и одноигровки как стародельные так и новодельные. Так что проблема именно с моим экземпляром.

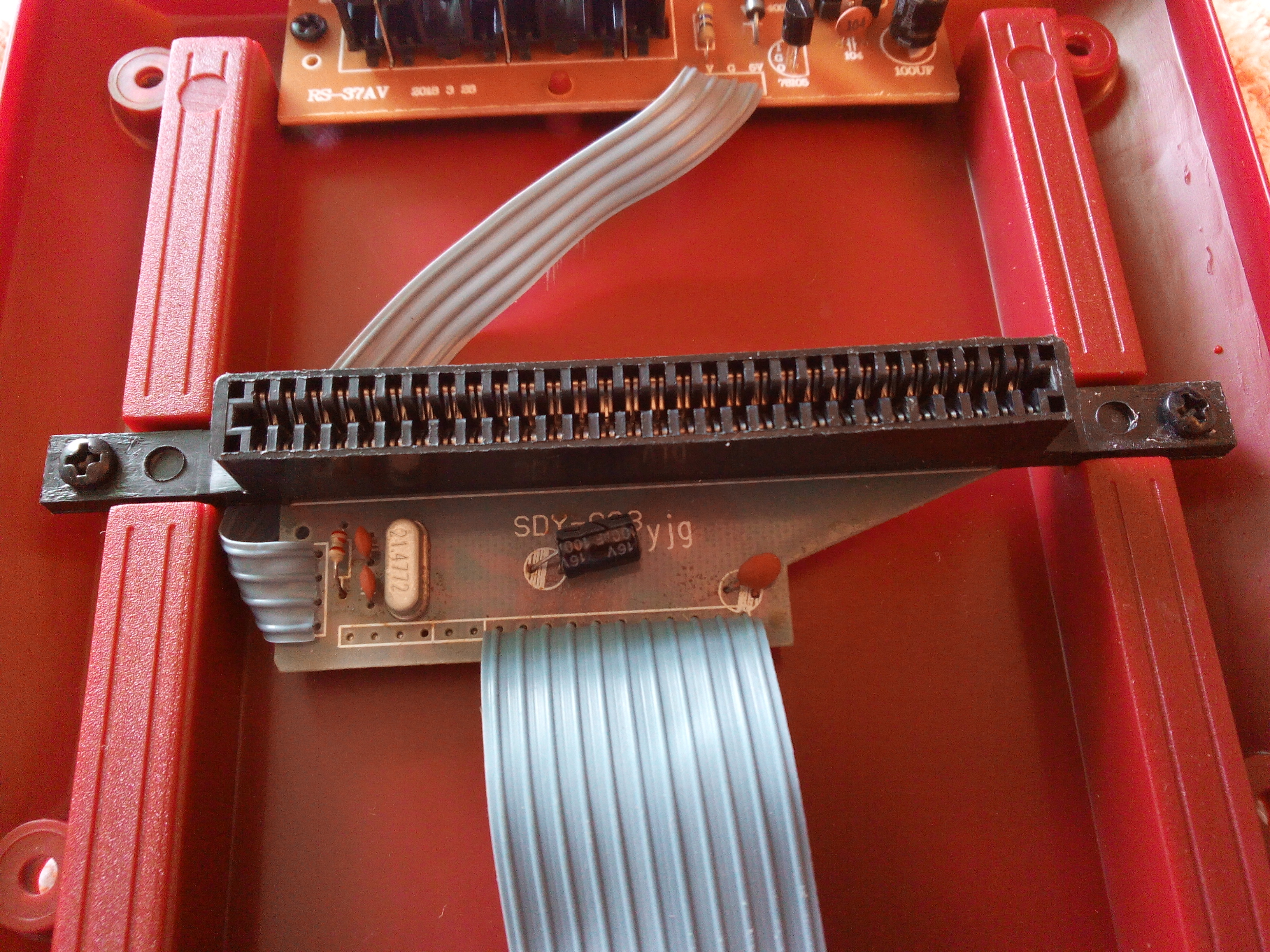

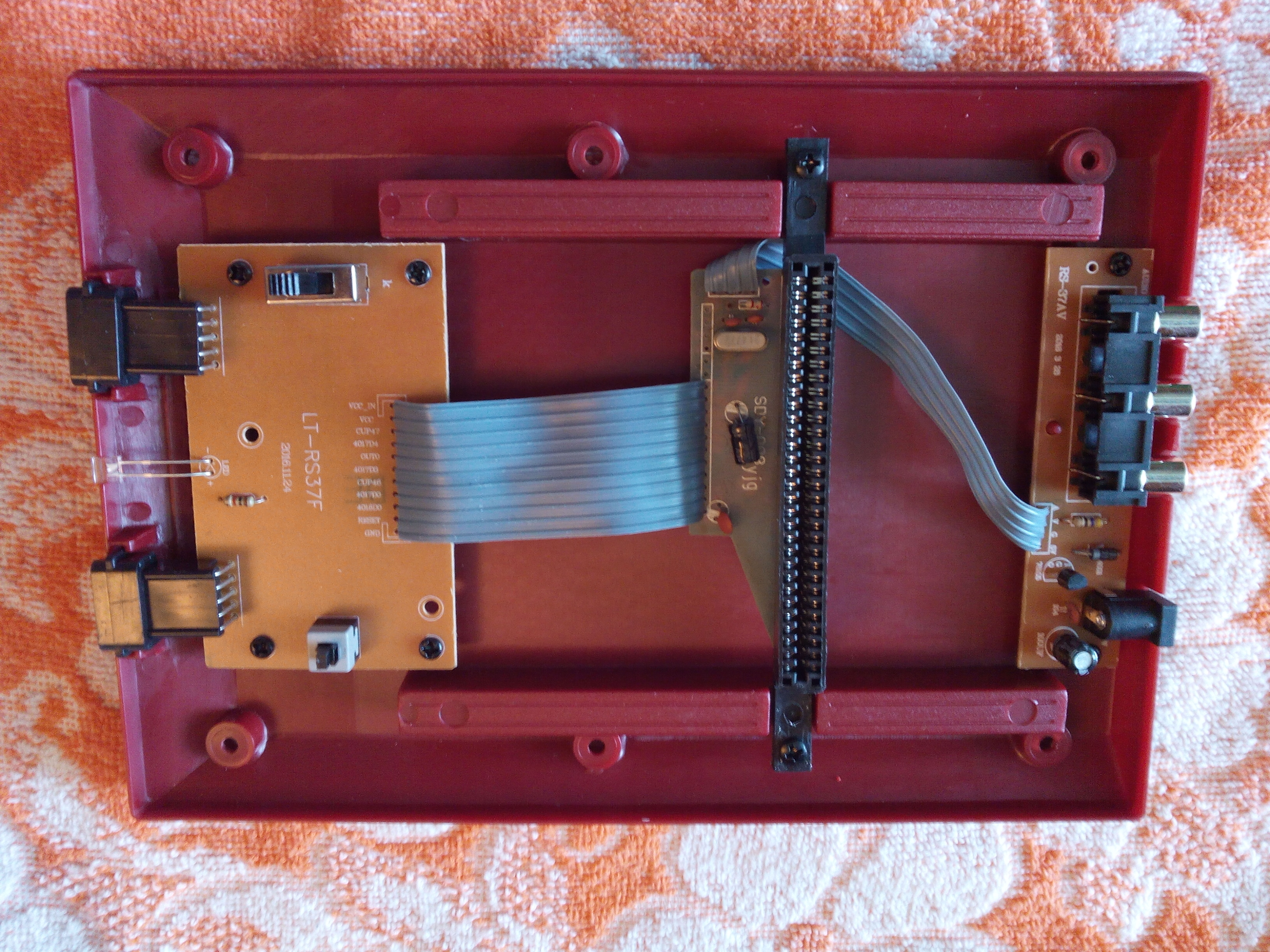

Прикрепил фото содержимого консольки. Может у меня каких компонетов не хватает, маловато там их чего-то ). В радиотехнике не шарю но паять, если что, умею ). Готов поэкспериментировать, предлагайте варианты. Или мож у кого есть фото платы нормально работающей - для сравнения.

P.S. Пробовал поменять кварц на такой же (21,47727) но новый - ничего не изменилось.

[Rumata]

Можно слот пропаять, на фото пайка как-то не впечатляет.

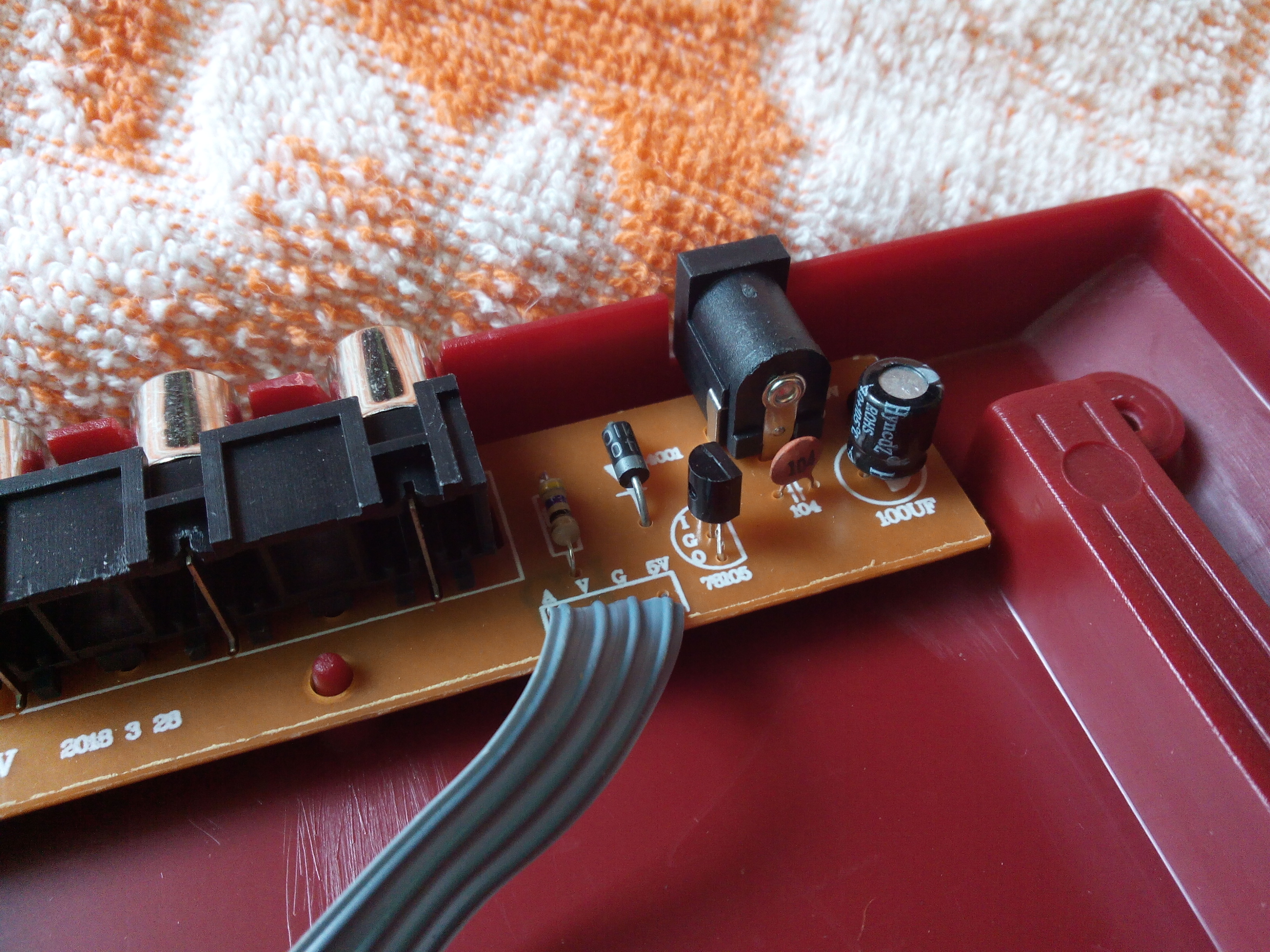

Несколько сомнительно выглядит 78L05, выходной ток всего 100 мА, хотя на других экземплярах явно стоит такой же

[hosco]

Китайцы уже даже это несчастный прямоугольник под слотом отрезать начали для экономии через пару лет вообще от текстолита откажутся, будет на проводках в воздухе болтаться.

[Zen]

Можно слот пропаять, на фото пайка как-то не впечатляет.
Несколько сомнительно выглядит 78L05, выходной ток всего 100 мА, хотя на других экземплярах явно стоит такой же

Хорошо, попробую пропаять. А чем лучше заменить 78L05?

[Rumata]

Обычный 7805, обращая внимание на цоколёвку

[SAMael]

кстати эта железка может работать и в ПАЛ, но кварц нада сменять и резать перемычки.

Добавлено позже:
Кстати звук ужасно скрипучий, даже порой не слышно некоторых каналов.

[Zen]

Rumata, спасибо, постараюсь найти 7805 и заменю.
SAMael, в PAL переводил уже - снимал пайку с перемычек и ставил кварц 26,60... Это вообще первое и единственное, что я решил попробовать, думал, вдруг поможет. Увы, на 50 Гц тоже самое с картинкой.
На счет звука, он как раз у меня вроде норм, я правда через систему акустическую вывожу. Но особо не смаковал из-за вышеуказанной проблемы - не во что играть особо. Если налажу потестю звук, как надо.

[Rumata]

ПАЛ / НТСЦ, кварц - тут вообще не при делах.Совершенно очевидна какая-то лажа на шине ППУ. В первую очередь пайка и грязь на контактах слота. Во вторую - битый ППУ, бывает.
Кстати, а есть картриджи, которые работают нормально?

[Zen]

Кстати, а есть картриджи, которые работают нормально?

Да, без каких либо проблем запустились:
Комплектный карик с Contra
Многоигровка 1 млн в 1 (90х) - Марио, Галаксиан, Теннис, Дак Хант, Соккер
Пиратка (90х) - Power Blade 1
Оригинальные для Famicom: Star Luster, Wagyan Land 2 и Dragon Ball Z.

[Talking_Sword]

Мне кажется, дело не в приставке, а в картридже. Попробуйте доработку, описанную здесь:

http://www.famicomworld.com/forum/index.php?topic=8671.msg126106#msg126106

[Zen]

Попробуйте доработку, описанную здесь:

У меня другая плата, к тому же на другой приставке (Subor SB-225) он работает отлично:


Пропаял я слот, и проверил цепь от каждого контакта слота к дорожкам платы - все контачит. Но ничего не изменилось, картина та же.
По поводу моего стабилизатора 78L05: с БП у меня выходит 9.3 В, на вход (I) стабилизатора приходит уже 8.76 В (не мало ли?), а на его выходе (О) уже 4.83 В, а при включении карика напряжение падает до 4.79 В. Маловато наверное? Должно же быть ровно 5 В. Так ведь?
Завтра возможно достану 7805 и заменю.

[KykyPyky]

Вот так, к примеру, выглядит Battletoads And Double Dragon на этой консоли

на отдельном карике? или в составе  400в1?

[Zen]

На отдельном.

[KykyPyky]

На отдельном.

Получается что не заводятся карики использующие chr-ram.
Тогда может быть два случая.
1. Не получается записать вообще в chr-ram, тогда рисунок тайла(квадрат 8*8 пикселей) будет постоянный, даже при смене сцен и планов игры, сбросе приставки и кратковременном отключении питании.
2. Записывается, но не то что нужно. Проблемы с таймингами например. Тогда тайлы при смене сцен игры будут меняться.
Вот тебе это надо проверить.

В любом случае проверь контакт 47 PPU /WR (17 слева в дальнем ряду) https://wiki.nesdev.com/w/index.php/Cartridge_connector

[Zen]

Заменил на 7805, увы, ничего не изменилось.

В любом случае проверь контакт 47 PPU /WR

Я прозванивал все контакты слота. Вставлял картридж и проверял цепь каждого контакта картриджа с дорожками слота (которые идут от пайки) все звонится.

[silwerman]

Контакты слота/картриджа пробовали чистить? А так скорей всего проблема в капле, и это уже не исправить.

[Zen]

Нет, так как она новая и контакты блестят. Прозвонка показала, что контакт есть по всем контактам картриджа. Да, вероятние проблема под компаундом.

[gastello220]

Картридж Battletoads новодельный? При работе схемы на нем нагреваются?

[Zen]

Стародельный из 90х, не нагреваются.

[gastello220]

Стародельный из 90х, не нагреваются.

Тогда из простого, что можно попробовать - конденсатор по питанию поставить большей емкости, на 470 мкф, например.

[Zen]

Короче, я подумал и решил, что все что мне хотелось от этой консоли это корпус, довольно неплохо копирующий классический Фамиком и возможность подключать 9-типиновые джойстики. А раз такое дело я выкинул все из корпуса кроме платы с портами, и установил туда содержимое Subor SB-225. Платы джойстиков Сюбора также поместил в новые корпуса. Джойстики сделал несъемными как на Фамикоме и Сюборе + осталась возможность подключать отдельные контроллеры (порты 1 и 2 дублированы). Кое что правда пришлось подпилить/отпаять/вырезать.
Со временем, возможно, добавлю переключатель PAL/NTSC. И хотелось бы еще  убрать вертикальные полосы. Странно но когда еще не собрал в корпус все содержимое и проверял работоспособность, то полос вроде не было. Когда же все собрал появились. Короче надо будет пошерстить форум и почитать соответствующие темы. Если хотите порекомендовать конкретную тему - дайте ссылку буду признателен.

[RetHunter]

У меня другая плата, к тому же на другой приставке (Subor SB-225) он работает отлично:

А что у тебя за микросхема на картридже U2. Почти всегда на кулбоях там ничего не припаяно. Есть подозрение что она за питание может отвечать. Какое питание во время работы на флешке и CHR памяти на разных приставках?

[Rumata]

Ха, что интересно. Есть U2 в SOP-8, но нет бескорпусной U1

[Zen]

А что у тебя за микросхема на картридже U2.

Посмотрел на 198 в 1 и 400 в 1 - на U2 нет маркировки.

[Rumata]

Для китайцев отсутствие маркировки - это нормально.

[RetHunter]

Ха, что интересно. Есть U2 в SOP-8, но нет бескорпусной U1

Ну U1 - это SRAM безкорпусная. Тут в соседней теме было предположение что U2 - это контроллер питания SRAM от батарейки, вот и стало интересно.

[Rumata]

Я про то и говорю. В таком случае они должны стоять вместе, а тут или - или

[supremacy]

Тут в соседней теме было предположение что U2 - это контроллер питания SRAM от батарейки, вот и стало интересно.

То было сомнительное предположение. Для контактов под батарейку там сильно широко стоят площадки. Если бы был картридж можно было бы прозвонить, но наверняка там общий контур со всем питанием картриджа. Т.е. контур батарейки не включает только SRAM. Соответственно и назначение этой микросхемы U2 под вопросом.
