Перевод клона Sega на SM801 в NTSC

[demolition.nick]

Или может я многого хочу от старой приставки и оставить как есть?
Вот видео с телека, 4:3.

Да собери ты RGB. Если не можешь, поручи тому кто может. Картинка будет как в эмуляторе

[demolition.nick]

Самая простая схема

[Cendre]

Самая простая схема

Ну чтобы еще раз все расставить по полочкам.
1. Собираю схему.

2. Могу ли я все это дело завести на стандартный разъем sega? Т.е припаять три провода rgb, питание 5в, землю и композитный видео сигнал с самопальной платы к стандартному разъему и использовать готовый scart кабель из китая?

[demolition.nick]

Cendre, ну конечно

[Cendre]

Сорри за тупые вопросы. А после этих переделок, если даже вывести отдельно RGB в другой самодельный разъем (как на видео), а стандартный AV разъем будет работать? Если я захочу подключить приставку к старому телеку через антенный RF?

[Rumata]

Ну если специально там ничего не отрезать, то всё и останется.

[Cendre]

Все понял, как найду детали, сделаю, напишу о результате. Спасибо парни.

[SAMael]

Самая простая схема

А не проще применить THS7314 или THS7316 и не париться с пачкой резюков-кондюков-транзюков?
Вот не пойму, почему всегда нада колхозить и городить на коленке.
Погуглить не проблема современные и надёжные решения.

Схем в гугле и даташите, валом.

[Rumata]

Погуглить не проблема современные и надёжные решения.

Погуглить не проблема, проблема, видимо, посмотреть первую страницу этой темы
И ещё есть вопрос доступности. Я понимаю, что в "Принципе" всё есть, но иногда предпочтительней то, что под рукою

[demolition.nick]

Погуглить не проблема, проблема, видимо, посмотреть первую страницу этой темы
И ещё есть вопрос доступности. Я понимаю, что в "Принципе" всё есть, но иногда предпочтительней то, что под рукою

Да они на алике копейки стоят. У меня 3 tha7376 валяется, лень их применить

[Rumata]

Речь была не о деньгах, а о времени
Короче, все варианты предложены, осталось выбрать.

[demolition.nick]

Речь была не о деньгах, а о времени
Короче, все варианты предложены, осталось выбрать.

Ну мне кажется что этот клон хорош и достоен качественной дороботки))
А не тонну термоклея и 50км проводов

[Rumata]

В любом случае надо какую-то платку, единственно, что под микросхему можно взять готовую макетку

[SAMael]

Хех, оказывается есть и микры, и рассыпуха, но лепить будем все же горбатого из рассыпухи?
Запаять микру с парой проводков лень а пачку рассыпухи это нома
Чем то мне напоминает вот это:

[Cendre]

  а какая схема с этой микрухой THS7316 будет? А то я только с рассыпухой этой разобрался как и что.

[SAMael]

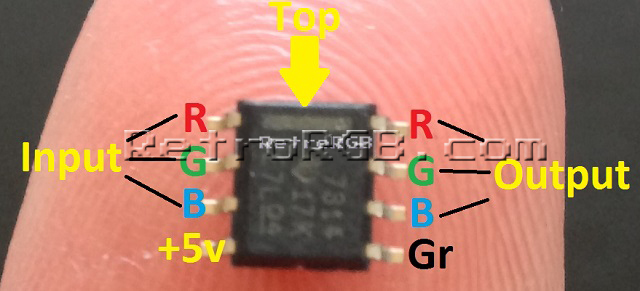

Одна микра и три резистора, вот и вся схема ))))
В даташите она и нарисована:

Достаточно часто её ставят в Н64 если в ней есть RGB9обычно он не выведен на гнездо и вот микрой проброс делают:

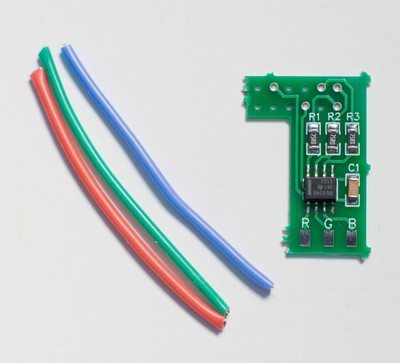

как виш мизер деталей в реале:

[Cendre]

На 4 pin этой схемы вместо 3.3 V можно подать 5V со стабилизатора сеги?

Так не 3, а получается 6 резисторов? На выходе 75Ом резисторы также ставить как на схеме?
А на входе какой номинал резисторов или они там не нужны? Сразу с sm 801 паять контакты на вход THS7316? А что за кондесатор там на готовой схеме?

[Rumata]

В данном случае 7316 никаких преимуществ перед 7314 не имеет. Скорее наоборот.

как виш мизер деталей в реале:

И нафига этот убогий байпасс здесь нужен? Входные делители навесом колхозить будем? Вот же гораздо более пригодная схема, кроме синхры, конечно: http://www.emu-land.net/forum/index.php/topic,81522.msg1386896.html#msg1386896
По нормальному нужно брать 7374 конечно.
Питание, кстати, у всех одинаковое, от 3 до 5, в данном случае брать 5 В.


Добавлено позже:
Микросхема специально заточена под RGB + Sync. Трёхканальные если присмотреться внимательно, под Video + S-Video или под Y/Pb/Pr

[demolition.nick]

Микросхема специально заточена под RGB + Sync. Трёхканальные если присмотреться внимательно, под Video + S-Video или под Y/Pb/Pr
(Ссылка на вложение)

А ещё в ней есть Low-Pass фильтр

[Rumata]

ФНЧ во всех есть, только на разные частоты

[demolition.nick]

ФНЧ во всех есть, только на разные частоты

Так его там выключить можно

[Rumata]

Да, есть такое.

[Cendre]

Так что не пойдет простая схема с тремя резисторами и кондером по питанию на THS7316? Мне этот вариант под scart разъем показался самым доступным, надо только 3 Вольт найти на 16 контакт скарт.

[Rumata]

С тремя резисторами не подойдёт. Надо по входу три делителя 5:1, чтобы 5-вольтовый сигнал с SM801 привести к 1-вольтовому уровню. Выходные резисторы и конденсаторы конечно тоже желательны

[demolition.nick]

Выходные резисторы и конденсаторы конечно тоже желательны

Они в самих скарт кабелях идут.
У меня там резисторы 75 Ом, а после них кондёры на 220мкФ

[Cendre]

Какие элементы и какого номинала на вход поставить?

[Rumata]

Какие элементы и какого номинала на вход поставить?

На первой же станице схема. Там как раз нужные делители.

Они в самих скарт кабелях идут.

Ну, скажем так, могут идти. В оригинале да, так и есть, там ещё повышающий DC-DC. А уж что у китайцев - надо смотреть. Можно и самому в вилку впаять, если что, там места достаточно.

[SAMael]

Rumata, та я то и пользуюсь 7374, но для остальных и 7314(13) хватит, а то ты не знаешь наших кулибиных, им что попроще.

[Cendre]

1. куда этот CSYNC с 58-ой ноги SM801 идет?
Вот на схеме я так понял он.

2. Что это за значок круглый?

3. Куда подключать выход CSYNC в Scart кабеле? Я хочу на Scart вывести или на тюльпаны.

[Rumata]

1. куда этот CSYNC с 58-ой ноги SM801 идет?
Вот на схеме я так понял он.

Это он и это не хорошо. Во-первых там 5-вольтовый сигнал, во-вторых этот выход совершенно не предназначен для работы на 75-омную нагрузку.

2. Что это за значок круглый?

Судя по всему площадка на плате. Не обращай внимания.

3. Куда подключать выход CSYNC в Scart кабеле?

Вместо видео, конечно. По стандарту там и должен быть просто видео, но борцы за чистоту идеи настаивают на Sync
