Автор Тема: Помогите найти КЗ в SCPH-1002  (Прочитано 3284 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн onimush

  • Пользователь
  • Сообщений: 467
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« : 18 Апрель 2019, 14:30:04 »
Есть такая нерабочая консолька, плата PU-8. Восстановить я её решил потому как она на старом GPU ( CXD8514Q ), кто не знает, вот в чём разница: https://www.youtube.com/watch?v=7fAOieXzbeo

Изначально она не включалась вообще. Потыкав мультиметром в питание CPU, GPU, памяти выяснил что там почему-то всего 0.6V. Из всех элементов грелся только преобразователь напряжения(не сильно) на нижней стороне платы ( который из 8V от БП делает 5V). Преобразователь выдавал свои положенные +5V.
Недолго думая кинул проводок от выхода этого преобразователя на питание CPU ( и соответственно всего остального что там есть) - консоль худо-бедно, с помехами но дала картинку. Преобразователь бешено греется а напряжение проседает до +3.4V. Очевидно, где-то замыкание но как его найти? Везде промерял температуру пальцометром - ничего кроме преобразователя вроде не греется.
Подскажите хоть куда смотреть? Кондесаторы? Мультиметром можно выявить мертвый коротящий конденсатор? Что-то еще?

Оффлайн Skarfais

  • Пользователь
  • Сообщений: 1262
    • Steam
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #1 : 18 Апрель 2019, 14:38:03 »
Вероятнее всего драйвер привода, потрогай его. Как вариант снимай стабилизатор и прозванивай на кз линии.

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24708
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #2 : 18 Апрель 2019, 14:38:51 »
вот в чём разница:
А можно коротенько своими словами? А то у меня на работе с Ютубом напряг
который из 8V от БП делает 5V
78М05 что ли?
Недолго думая кинул проводок от выхода этого преобразователя на питание CPU
А у GPU не 3,5 питание?


Добавлено позже:
Вероятнее всего драйвер привода
Драйвер питается вообще-то от 8 Вольт, непосредственно с БП

Оффлайн onimush

  • Пользователь
  • Сообщений: 467
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #3 : 18 Апрель 2019, 14:59:17 »
78М05 что ли?

У меня маркировки не видно но там других и нет. Теперь подозреваю что это не то от чего запитывается приставка facepalm.

А у GPU не 3,5 питание?

Теперь уже не уверен. Думал если первый пень ( 93 год) от +5V работает то и консоль 94года тоже. От +3.5V входа БП ни на память, ни на cpu c gpu ничего вроде не звонится

А можно коротенько своими словами? А то у меня на работе с Ютубом напряг

Старый ГПУ тени не умеет размывать.

Оффлайн onimush

  • Пользователь
  • Сообщений: 467
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #4 : 18 Апрель 2019, 15:17:15 »
Вот эти три "FUSIBLE RESISTOR" не звонятся ( 2 из них как раз на +3.5V)  0_0  . Верхние два нормальные.
Такое возможно? Это я их сломал  :lol: или они такие до меня скорее всего были?

Оффлайн postal2201

  • Пользователь
  • Сообщений: 345
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #5 : 18 Апрель 2019, 15:24:09 »
onimush,  FUSIBLE RESISTOR это предохрантели. Раз не звонятся значит пробиты. Нужно смотреть за что отвечают.
Это не все преды, ищи и проверь все для начала.
« Последнее редактирование: 18 Апрель 2019, 15:33:46 от postal2201 »

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24708
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #6 : 18 Апрель 2019, 15:38:00 »
Это обычные плавкие предохранители. Только быстрые. Точно не помню, но два их них на джойстики. Так что явно так и были. Тот, который "50", явно что-то более силовое.
Вообще судя по отсутствующему разъёму на моторы привода там порезвились уже хорошо. Попробуй найти фото такой платы, просто сравнить на наличие деталей

В принципе построение всех ПС1 одинаковое. +8 - это моторы и первичное для +5. +5 - это выходные цепи видео и аудио. Вся остальная цифровая часть от +3,5

Оффлайн onimush

  • Пользователь
  • Сообщений: 467
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #7 : 18 Апрель 2019, 15:43:09 »
Вообще судя по отсутствующему разъёму на моторы привода там порезвились уже хорошо. Попробуй найти фото такой платы, просто сравнить на наличие деталей


Так это и есть фото из интернета,а у меня разъем на месте.
Заменил 3 предохранителя перемычками - приставка заработала, пока привод правда и пады не пробовал подключать.

Добавлено позже:
Чем грозит пользование консоли с перемычками вместо этих трех предохранителей?
« Последнее редактирование: 18 Апрель 2019, 16:48:57 от onimush »

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24708
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #8 : 18 Апрель 2019, 21:07:11 »
Грозит тем же, чем и гвоздь, воткнутый вместо пробки в квартирном щитке. Он не сгорит. сгорит что-то другое. В первую очередь это относится к питанию на джойстики, ибо там проблемы чаще. Ну и на остальных чепях, я думаю, предохранители поставили не от нечего делать.

Оффлайн onimush

  • Пользователь
  • Сообщений: 467
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #9 : 18 Апрель 2019, 21:25:24 »
Собрал, всё заработало. Привод взял от какой-то поздней модели, проблемы совместимости оказались надуманными, пластмасса пилится легко  :lol:. Лазер подкручивал по этому гайду http://dogbreath.de/PS1/LaserAlignment/Laser.html . Всё работает идеально, зря тянут на ps1 model 1 . tomb raider 1 никогда еще так лампово на PS1 не выглядел, прям как на PC без 3d-акселератора.

Грозит тем же, чем и гвоздь, воткнутый вместо пробки в квартирном щитке. Он не сгорит. сгорит что-то другое. В первую очередь это относится к питанию на джойстики, ибо там проблемы чаще. Ну и на остальных чепях, я думаю, предохранители поставили не от нечего делать.
на 15 и 20 могу взять в нерабочей 9002, а 50 заменить нечем.

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24708
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #10 : 18 Апрель 2019, 21:54:57 »
пластмасса пилится легко  :lol:.
Это какая пластмасса? Верхняя часть корпуса? Нет, пилится, конечно, но один раз попробовал, больше не хочу :)

Оффлайн onimush

  • Пользователь
  • Сообщений: 467
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #11 : 18 Апрель 2019, 22:21:27 »
Это какая пластмасса? Верхняя часть корпуса? Нет, пилится, конечно, но один раз попробовал, больше не хочу

Верхняя пластмасска на приводе, зачем корпус то?

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24708
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #12 : 18 Апрель 2019, 22:47:03 »
Да, так тоже можно, точно. Я просто исходил из того, что у всех более новых приводов крышка больше, с старый снят с производства. Хотя обычно я просто переставлял крышку со старого на новый. Да, там тоже нужно немного фиксаторы подогнать, но это пара минут.

Оффлайн onimush

  • Пользователь
  • Сообщений: 467
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #13 : 18 Апрель 2019, 23:08:55 »
PS1 и PS1 PRO  0_0


Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24708
    • Просмотр профиля
Re: Помогите найти КЗ в SCPH-1002
« Ответ #14 : 18 Апрель 2019, 23:38:11 »
ОК, понял. Но я бы сказал не так. ПС1 -"недо" и ПС1 - "нормал"
В реальности CXD8514 стоял в САМЫХ ранних платах. PU-7-11, PU-8-11, PU-8-13. Уже с PU-8-22 стоит CXD8561, который продолжает использоваться вплоть до PM-41-51. В дальнейшем в него была воткнута видеопамять, получился CXD9500.

Оффлайн Nhisti

  • Пользователь
  • Сообщений: 969
    • Просмотр профиля
Re: Помогите найти КЗ в SCPH-1002
« Ответ #15 : 23 Апрель 2019, 03:40:35 »
ПС1 -"недо"
Первые ревизии были настолько плохи?

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24708
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #16 : 23 Апрель 2019, 17:33:37 »

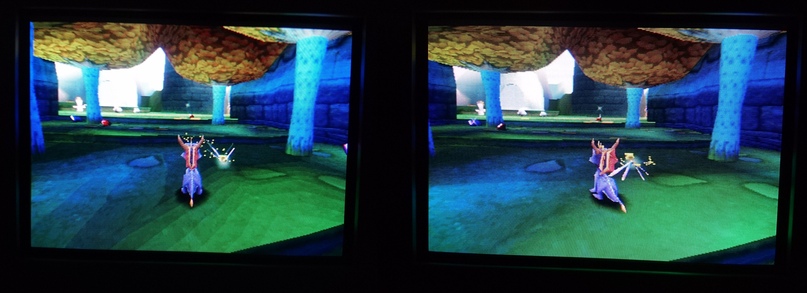

Ну выше же есть картинки. Разница между GPU очевидна, и не в пользу первого.
CXD8561 стоял во всех моделях, от 1000 и до 100, его видимо, и можно считать стандартом.

Оффлайн SAMael

  • Пользователь
  • Сообщений: 6191
  • Пол: Мужской
  • SAMuel Alpian Warrior Glegleddore Gleglezavr
    • Facebook
    • Twitter
    • ВКонтакте
    • Steam
    • Youtube
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #17 : 24 Апрель 2019, 09:16:53 »
Нада свою курнуть PS, а то и не помню что за GPU стоит )))


Оффлайн p_star

  • Модератор
  • Сообщений: 5648
  • Пол: Мужской
  • We are The Prodigy...
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #18 : 24 Апрель 2019, 10:15:24 »
Ну вот тебе и аудиофилия  :D

Оффлайн SAMael

  • Пользователь
  • Сообщений: 6191
  • Пол: Мужской
  • SAMuel Alpian Warrior Glegleddore Gleglezavr
    • Facebook
    • Twitter
    • ВКонтакте
    • Steam
    • Youtube
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #19 : 24 Апрель 2019, 10:35:41 »
Вроде речь шла о ГПУ а не о звуке :?

Оффлайн megavolt85

  • Пользователь
  • Сообщений: 1464
  • Пол: Мужской
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #20 : 24 Апрель 2019, 12:14:47 »
SAMael, это новое направление  :lol:
p_star, я почему то тоже вспомнил аудиофилов  :)

Оффлайн SAMael

  • Пользователь
  • Сообщений: 6191
  • Пол: Мужской
  • SAMuel Alpian Warrior Glegleddore Gleglezavr
    • Facebook
    • Twitter
    • ВКонтакте
    • Steam
    • Youtube
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #21 : 24 Апрель 2019, 18:19:21 »
megavolt85, ясненько, ну я на своей играл по RGB и как то не парился что да как, ибо всё хавало подряд. да, в книжках с кодами и прохождениями были рекламки мол модель такая то и такая, улучшены чипы, а что конкретно улучшено не писали ясное дело. Скорее всего именно это и имелось ввиду, хотя конкретика не указывалась. Да вот теперь интересно вскрыть поглядеть что там у меня стоит то за ГПУ ))) на чём было потрачено несметно количество игровых часов )))

Оффлайн Nhisti

  • Пользователь
  • Сообщений: 969
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #22 : 24 Апрель 2019, 18:40:16 »
Тоже немеряно наиграл на своей 1001 не подозревая в те времена ни про якобы чудо-аудио (как в системах по $3000 :lol:), ни про хреновый, как теперь узнал, графон  :(
Просто гонял на ней в игры и радовался.

Оффлайн SAMael

  • Пользователь
  • Сообщений: 6191
  • Пол: Мужской
  • SAMuel Alpian Warrior Glegleddore Gleglezavr
    • Facebook
    • Twitter
    • ВКонтакте
    • Steam
    • Youtube
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #23 : 24 Апрель 2019, 20:01:44 »
Nhisti, насчет звука это ботва для лохов, а графику сейчас проверим, пойду раскручу свои сонь, погляжу что тама стоит.

Добавлено позже:
Агась, наиграл я дофига времени на PU-8-11 с GPU CXD8514, таки точно, там тени помню были градацией )))
Зато в новой моей протюненгованой соне на PU-8-23 стоит GPU CXD8561 ))) вот так вот вышло.
« Последнее редактирование: 24 Апрель 2019, 20:09:23 от SAMael »

Оффлайн Nhisti

  • Пользователь
  • Сообщений: 969
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #24 : 26 Апрель 2019, 22:34:14 »
Да я слышал про "ботву", но всё-таки 1001 и 1002 - это же, по сути, 3001 и 3002, ведь у них основой была уже 3000 версия, без s-video; может всё якобы "аудиофильство" относится исключительно к версии 1000, а народ слушает свои "палки" с "американками" и недоумевает где тут хай-энд? :?

Оффлайн p_star

  • Модератор
  • Сообщений: 5648
  • Пол: Мужской
  • We are The Prodigy...
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #25 : 27 Апрель 2019, 08:52:16 »
Я уже вангую как люди в 1000-ых начинают менять GPU на новые, чтобы уже точно все было идеально  :wow:

Оффлайн SAMael

  • Пользователь
  • Сообщений: 6191
  • Пол: Мужской
  • SAMuel Alpian Warrior Glegleddore Gleglezavr
    • Facebook
    • Twitter
    • ВКонтакте
    • Steam
    • Youtube
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #26 : 27 Апрель 2019, 09:07:36 »
Что бы паять такие чипы нада хорошо прокачаный скил.
Сомневаюсь что тут он у многих прокачан что бы с полтыка за один проход запаять этот GPU.

Оффлайн onimush

  • Пользователь
  • Сообщений: 467
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #27 : 04 Май 2019, 20:10:29 »
Там разное кол-во ног, чего там кто-то паять собирается?

Оффлайн SAMael

  • Пользователь
  • Сообщений: 6191
  • Пол: Мужской
  • SAMuel Alpian Warrior Glegleddore Gleglezavr
    • Facebook
    • Twitter
    • ВКонтакте
    • Steam
    • Youtube
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #28 : 04 Май 2019, 21:05:39 »
А никто и не собирается перепаивать, это просто обсуждение.

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24708
    • Просмотр профиля
Помогите найти КЗ в SCPH-1002
« Ответ #29 : 10 Февраль 2020, 23:56:21 »
Позволю себе поднять тему. Возникли вопросы по данному GPU.
Есть ли у кого такая чипованная плата и если да, то как там с НТСЦ - ПАЛ?
