DIY RS-40 CoolBaby - клон Famicom

[dssoft]

Дополнительные микросхемы могут быть под процами.

Хоть сам заказывай и рисуй, блин.

[shikoist]

Вот поснимать что-нибудь в высоком разрешении да в макро, эт я люблю. Наслаждайтесь.)

[quq_CCCP]

Чипы какие то упоротые, не удивительно что глючит. Даже не UMC, которая была самой массовой.
С китайцами нужно быть очень внимательным, чипы с али тестить супер тщательно. Они нынче повадились подсовывать брак и нелеквид, если берешь несколько. Решишь заказать 10 процев в надежде что живые будут, пару точно будет, остальное - нема. Закажешь 1, с большой вероятностью живой.

Тут будет беда если навернулось чего под процами, фен понадобится, да и панельки изгадишь.

[dssoft]

kingserg, спасибо!

Ну как и предполагал, схема не совсем стандартная. То что сэкономлено на конденсаторах это вообще боль.
Что с этим делать пока непонятно, если замена PPU не поможет то, боюсь, только разрисовывать.

Добавлено позже:
И посмотрите внимательнее, в левой части слота возможны сопли.

[quq_CCCP]

И посмотрите внимательнее, в левой части слота возможны сопли.

Тут весь слот может мозги парить, черные новодельные слоты имеют очень низкое качество.

[kickdown]

То что сэкономлено на конденсаторах это вообще боль.

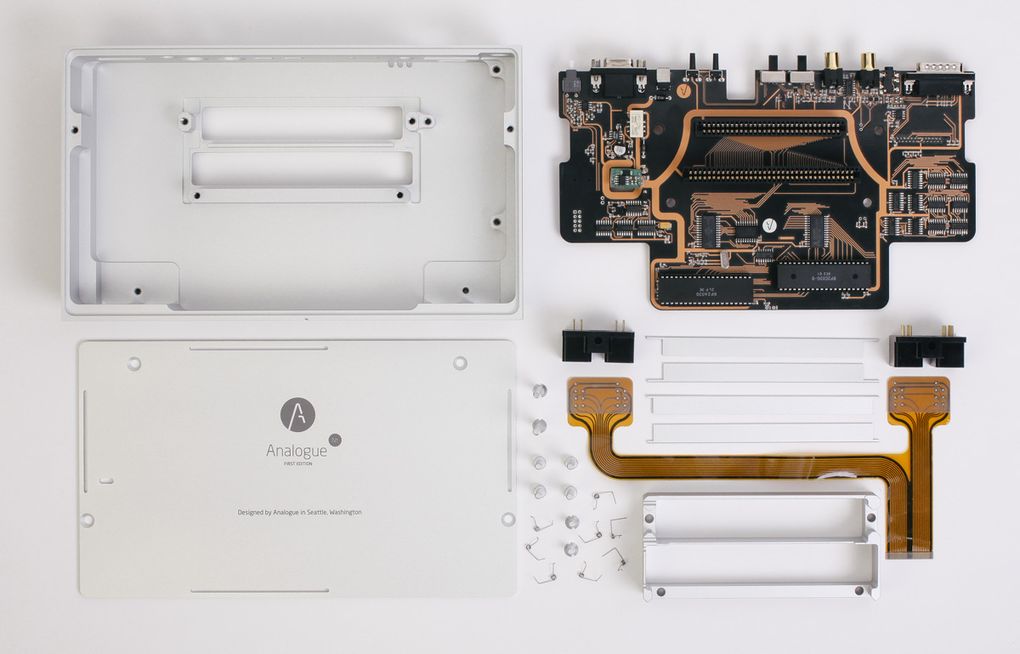

Конденсаторы не всегда решают. Пример: Analogue NT.

[shikoist]

При вставленном карике Кластера зажал Select, сбрасывал несколько раз. Результат либо PAL (без мусора, редко), либо NEW PAL (с мусором, чаще). Впрочем, Робокоп 3 и другие игры всё равно глючат при любом раскладе.

[dssoft]

Конденсаторы не всегда решают. Пример: Analogue NT.

Не особо удачный пример, это железка для понтов, а не для игры.

Добавлено позже:

При вставленном карике Кластера зажал Select, сбрасывал несколько раз. Результат либо PAL (без мусора, редко), либо NEW PAL (с мусором, чаще). Впрочем, Робокоп 3 и другие игры всё равно глючат при любом раскладе.

Паршиво.
Смеряйте, пожалуйста, питание в разных местах платы. Лучше прямо на микросхемах и слоте.

[shikoist]

А, ещё про температуру чипов забыл сказать. У PPU температура после получаса разогрева от 40 (по краям) до 50 (центр) градусов, у CPU от 40 (края) до 60 (центр) градусов. Микросхема у входа питания греется до 55 градусов.

[quq_CCCP]

А, ещё про температуру чипов забыл сказать. У PPU температура после получаса разогрева от 40 (по краям) до 50 (центр) градусов, у CPU от 40 (края) до 60 (центр) градусов. Микросхема у входа питания греется до 55 градусов.

50 градусов, это как горячий чай руки должно шпарить, это ненормально, обычно температура градусов 30, чуть теплый, и ток потребления 350 миллиампер всей денди на чипах, и 70-100 миллиампер на 1 чипе \ капле.

[dssoft]

Не пугайте человека, это нормальная рабочая температура, тем более что он смотрел каким-то тепловизором, а не точным термометром.

[shikoist]

Эт не тепловизор, это вот такой лазерный термометр. https://aliexpress.ru/item/32605700820.html

[Kheehot]

Питается от БП 9 вольт 1 А.

стабилизатор питания - имультсный.

То что сэкономлено на конденсаторах это вообще боль.

Что-то, сдаётся, прежде чем на чипы грешить, тема сисек питания не раскрыта, хоть и китайка. "Напряжометр" есть - это хорошо. А то как бы не оказалось этот стабилизатор менять с кондёрами за компанию, перелопатив пол-платы микросхем.

[shikoist]

По питанию: на слот картриджа, питание PPU и CPU приходит 5,08 вольт. Где ещё измерить?

[quq_CCCP]

Что-то, сдаётся, прежде чем на чипы грешить, тема сисек питания не раскрыта, хоть и китайка. "Напряжометр" есть - это хорошо. А то как бы не оказалось этот стабилизатор менять с кондёрами за компанию, перелопатив пол-платы микросхем.

Ну то что он импульсный и типа с помехами, на процы особо не влияет.Лиж бы был сделан качественно, у других людей это поделие работало стабильно, так что предполагаем что проблема в связке ппу > оперативка.

5.08 как бы уже и многовато, но вряд-ли проблема в питании, его должно хватать, 5.1 и выше уже нехорошо, но корпусные чипы не так боятся этого как капли, греется будут сильнее.

[kickdown]

5.08 как бы уже и многовато

5.08 в пределах допуска, хватит уже пугать человека

[Rumata]

5.08 как бы уже и многовато,   5.1 и выше уже нехорошо

Это такой тонкий троллинг или просто альтернативные познания в электронике?
У 6527, 6538 номинальное (номинальное, не предельное, Карл!) 5 ± 5%, это ±0.25 Вольта, если что

[dssoft]

По питанию: на слот картриджа, питание PPU и CPU приходит 5,08 вольт. Где ещё измерить?

Мерять надо с вставленным картриджем.

[quq_CCCP]

Это такой тонкий троллинг или просто альтернативные познания в электронике?
У 6527, 6538 номинальное (номинальное, не предельное, Карл!) 5 ± 5%, это ±0.25 Вольта, если что

Датшита на неё чето не видел, никакой инфы про предельное, особенно учитывая китайское качество. Но рекомендации насчет 5 вольт были не раз.

[Rumata]

Но рекомендации насчет 5 вольт были не раз.

Я плакалЪ

[shikoist]

Мерять надо с вставленным картриджем.

Это я не подумал. Со вставленным картриджем напряжения на CPU, PPU, слоте 4,99-5,01 вольта.

[ndivision]

У меня есть и RS-40 и штук 15 наверное китайских многоигровок.
Если еще актуально - пишите - могу вообщем затестить любые наверное игры.

[shikoist]

У меня есть и RS-40 и штук 15 наверное китайских многоигровок.
Если еще актуально - пишите - могу вообщем затестить любые наверное игры.

Потестируйте, пожалуйста, Кулбой 400в1 игры со второй страницы, где Mighty Final Fight начинается. У меня мусор тут. Ещё было бы неплохо потыкать третьего робокопа и Jurassic Park.

[shikoist]

Продавец предлагает прислать новую за половину стоимости. Даже не знаю, стоит ли соглашаться.

[Nhisti]

предлагает прислать

А сейчас из Поднебесной разве вообще что-то нормально приезжает? А то у меня обе посылки, заказанные в начале года на али, походу того... тю-тю...

[Rumata]

Да вообще нормально приходит.
А на счёт половины стоимости интересно. Видимо это и есть реальная цена

[dssoft]

Продавец предлагает прислать новую за половину стоимости. Даже не знаю, стоит ли соглашаться.

Эту потом почините и пропьете.

[GoldenAlex]

Штош. Распаковал наконец.
Рассматриваю вместе с Симбас Джуниор, потому что больше ничего и нет.
Графика и звук кажутся лучше, чем у Симбаса, меньше лесенок, звук поприятнее, менее жёсткий. Джойстики поприятнее, кнопки и корпус шлифованные. Питается от БП 9 вольт 1 А.
А вот совместимость с играми хуже. С картриджем Кластера выдаёт жуткие графические глюки, играть ни во что нельзя.
С картриджами аля Кулбой 198в1 или 400в1 выдаёт незначительные графические глюки (в Nekketsu Kakutoe Densetsu в меню вместо пустого фона какой-то размноженный иероглиф, например). Тестирование картриджей ещё продолжается...

меняй 74ls139 на 74AC139 и аналогично 74LS373 на 74AC373
так же надо поставить память  с таймингами 10нс

[Rumata]

память  с таймингами 10нс

На самом деле обозначение -10 - 100 нс.

[dssoft]

На самом деле обозначение -10 - 100 нс.

Мне больше интересно где он там вообще усмотрел маркировку на затертых корпусах, и почему именно LS.
