Доработка питания Hyperkin Retron 3
« : 09 Апрель 2020, 15:49:49 »
Разбирал для замены разъема NES свой Retron 3, увидел как сделано питание и ужаснулся. На соплях в воздухе висит кренка с радиатором из куска оцинковки, которая не проводит тепло априори.
Сделал радиатор, который встал на штыри, видимо изначально спроектированные для него. Чертеж и фото приложено. Может кому пригодится мой опыт.
Если резюмировать, то собрана консоль отвратно, плата не мытая, все криво и абы как. Идея была не плохая, но потом это все попало в руки к китайцам на пол пути и они оторвались по полной. Какое отношение эта консоль имеет к США я не понимаю.

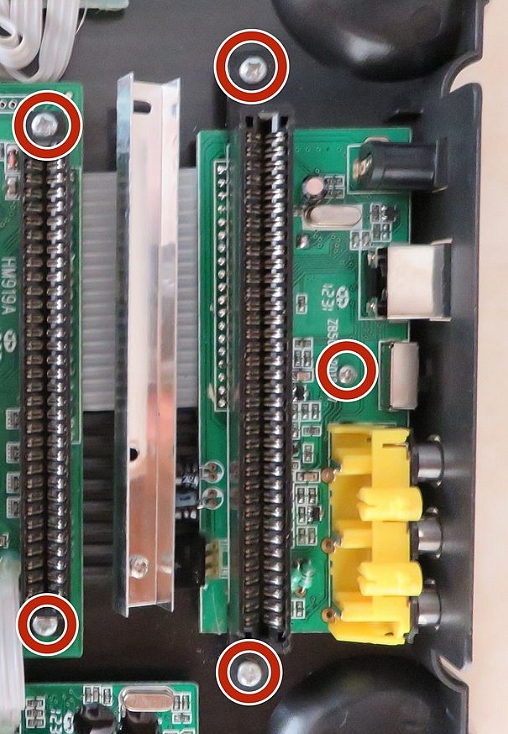

Было:
220719-0

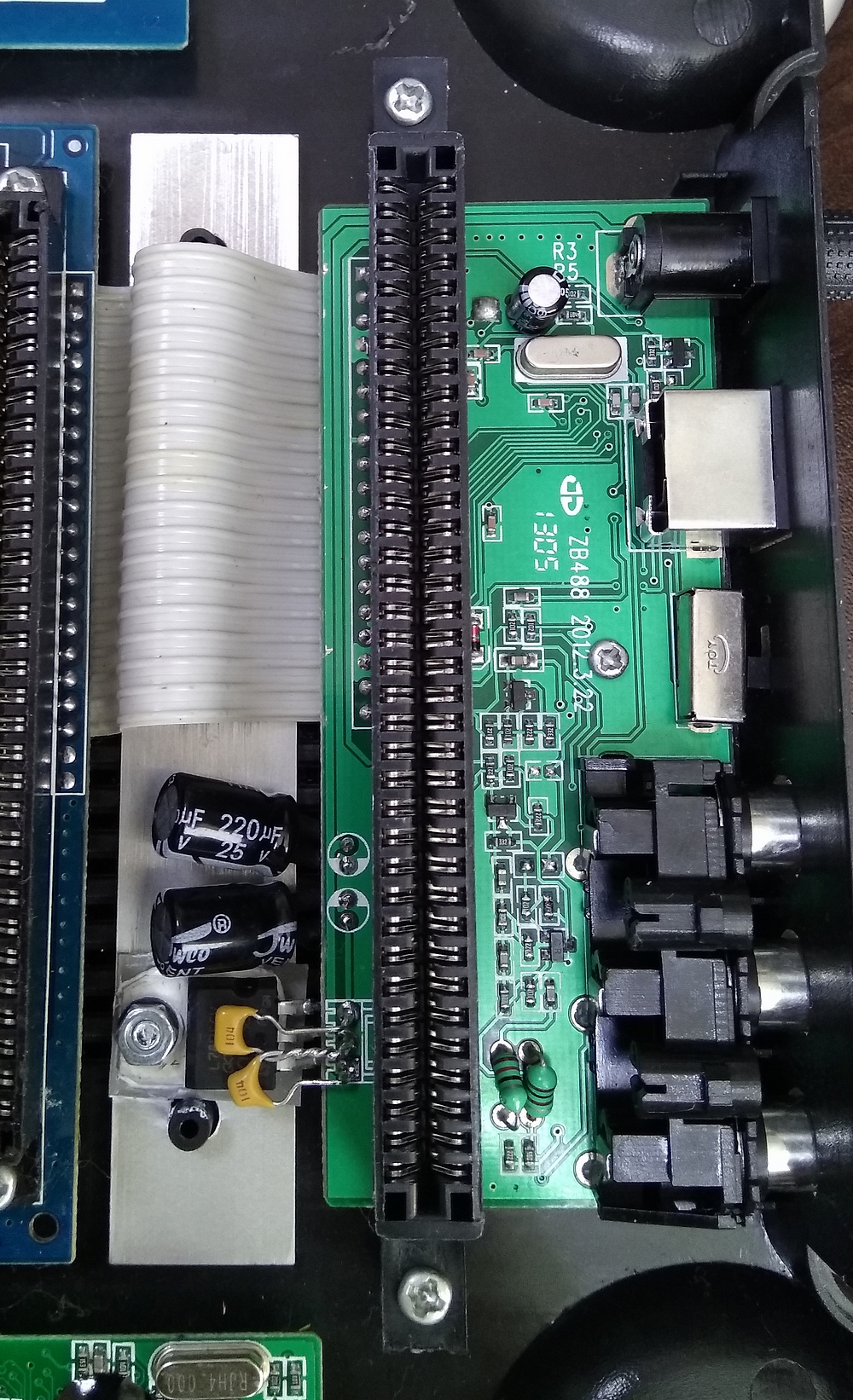

Стало:
220721-1

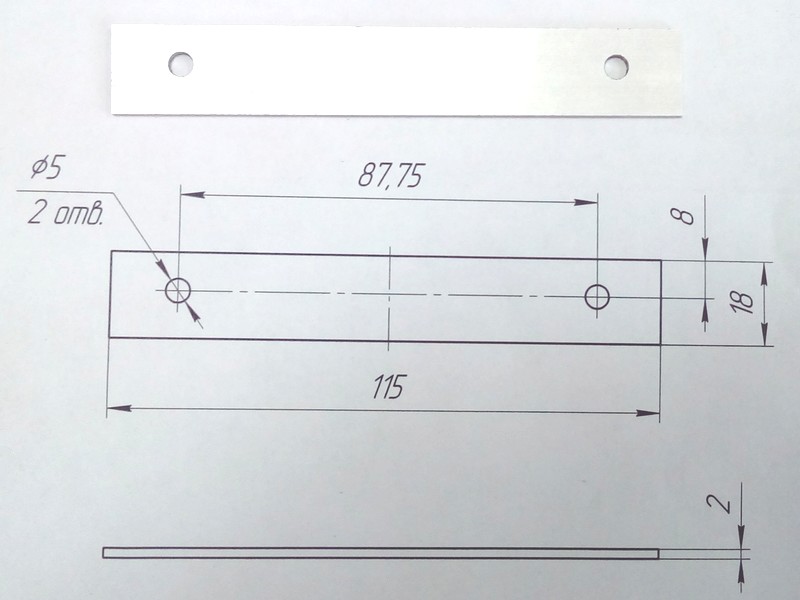

Чертеж:
220723-2



Оффлайн SAMael

  • Пользователь
  • Сообщений: 6191
  • Пол: Мужской
  • SAMuel Alpian Warrior Glegleddore Gleglezavr
    • Facebook
    • Twitter
    • ВКонтакте
    • Steam
    • Youtube
    • Просмотр профиля
Доработка питания Hyperkin Retron 3
« Ответ #1 : 09 Апрель 2020, 19:06:18 »
Не знаю что там было и что стало, но я вижу что на фото две разные консоли! (партии консоли)
Платы разные(зелёная и синяя), разьмы разные (черные-желтые)... и.д.

Оффлайн dssoft

  • Пользователь
  • Сообщений: 1165
    • Просмотр профиля
Доработка питания Hyperkin Retron 3
« Ответ #2 : 10 Апрель 2020, 08:07:02 »
Фото "как было" скорее всего просто не осталось, так что взято похоже из интернета.

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 24712
    • Просмотр профиля
Доработка питания Hyperkin Retron 3
« Ответ #3 : 10 Апрель 2020, 14:08:53 »
Ну вместо одной железяки прикрутил другую :-\ Интересно, это сделано из практических соображений или из эстетических?
Там что, 7805 ещё и через прокладку стоит? 0_0

Оффлайн dssoft

  • Пользователь
  • Сообщений: 1165
    • Просмотр профиля
Доработка питания Hyperkin Retron 3
« Ответ #4 : 10 Апрель 2020, 17:42:56 »
Тссс... там еще и отверстия для крепежа 7805 на чертеже нет.

Я бы закрепил железку хотя бы соплепистолетом, а то в случае тряски контакты могут просто отвалиться. И самое веселое будет если отвалится только масса.

Оффлайн SAMael

  • Пользователь
  • Сообщений: 6191
  • Пол: Мужской
  • SAMuel Alpian Warrior Glegleddore Gleglezavr
    • Facebook
    • Twitter
    • ВКонтакте
    • Steam
    • Youtube
    • Просмотр профиля
Re: Доработка питания Hyperkin Retron 3
« Ответ #5 : 10 Апрель 2020, 21:25:48 »
Там что, 7805 ещё и через прокладку стоит? 0_0
Ага, как в машинах, между рулём и сидением  :lol:
