[SNES] Super CIC

[beliK]

Пытаюсь сделать регион мод по этому мануалу https://ru.ifixit.com/Guide/Super+Nintendo+50-60+Hz+Switchless+Mod+++LED+Mod/98721, но не вижу у себя s-clk микросхемы.
Прошу помочь найти, или ссылку на более подходящий мануал.
Заранее благодарю. Всем приятного вечера...

[Yoti]

beliK,
в центре большими белыми буквами модель платы, гугли по этой маркировке.

[Rumata]

Ну правильно, её и нет.
Что характерно, по ссылке как раз фото такой платы, хотя рисунки другие. А там с S-CLK что-то берётся? Я вроде не увидел

[beliK]

Что характерно, по ссылке как раз фото такой платы, хотя рисунки другие

Rumata, там же вроде RGB-01?

[Rumata]

Да они сначала показывают одну плату, потом другую

[beliK]

Rumata,
Я уже тоже заметил
лажа полная.
и нагуглить ничего путного не получается

[Rumata]

Было назначение выводов этого PIC расписано

[beliK]

Rumata, Вот это?

[Rumata]

Да, оно. Вот тут ещё что-то по этому чипу: https://mmmonkey.co.uk/snes-switchless-modchip/

[beliK]

Rumata, Спасибо, буду пробовать.
Отпишусь, если заработает.

[Rumata]

Я тут немного повтыкал и ничего не понял. С S-CLK вроде как берётся тактовая CIC.
Как решается вопрос цветом - не понятно вообще

[beliK]

Rumata, очень мутно это всё описано.
посмотри пожалуйста в прошивках тоже некая инфа.

А пока чёрный экран.
на reset консоль реагирует.

[Rumata]

Попробую

[beliK]

Ура товарищи!

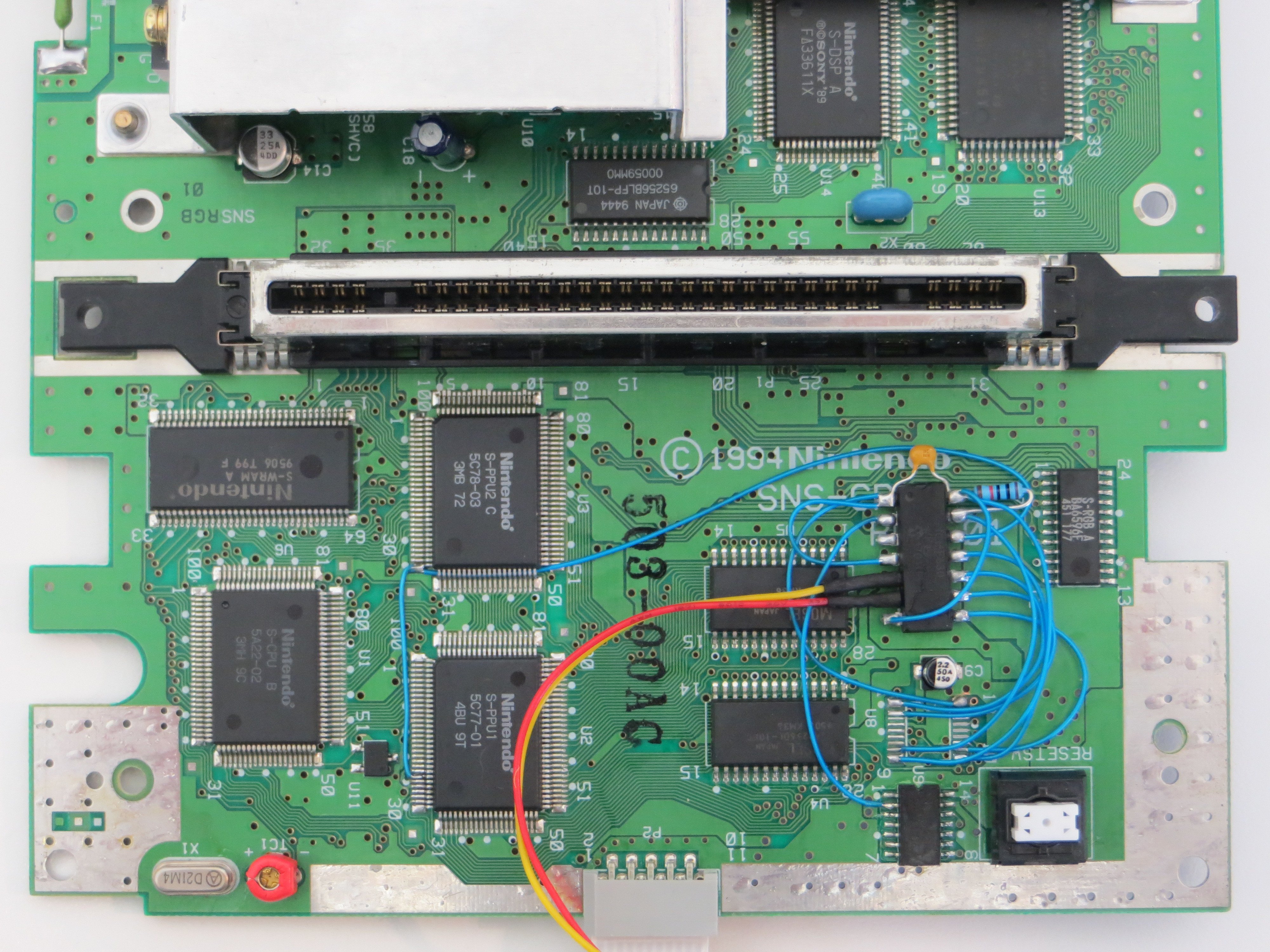

S-CLK взял со второй ноги 74HCU04A
благодаря этому фото

[Rumata]

Ну я ж говорю, там тактовая для CIC.



В общем случае сигналы все брать с площадок CIC. Некоторые можно брать со слота. То есть это справедливо для всех версий плат.
Суть этого чипа в том, что он проверяет CIC картриджа и соответственно выставляет ПАЛ или НТСЦ. То есть каждый картридж пойдёт в своём регионе.

[beliK]

Суть этого чипа в том, что он проверяет CIC картриджа и соответственно выставляет ПАЛ или НТСЦ

Дааа, собственно эта весч и побудила сделать мод.
Я чёт размечтался, что он автоматически будет переключать регион, в зависимости от игр.
Вот только похоже с флеш кариком это не прокатывает...
Но это не точно, особо ещё не тестил

[Rumata]

Но это не точно, особо ещё не тестил

А это прикольно. Во флеш-картридже тоже стоит Super CIC, который, в свою очередь, пытается подстроится под приставку
Так что только тумблер, только хардкор.

[beliK]

Нашел более приятный мануал
может кому пригодится
SuperCIC

[Rumata]

Ну вот и славно.
В итоге имеем ровно то, что я разрисовал. По ходу я потратил время зря.

[freeman36]

ребят подскажите. Имеется консоль такая же как у автора темы.  Хочу тоже замутить такое.
Скачал архив прошивок, а какую заливать? вот скриншот . Подозреваю мне надо supercic-lock_p16f630 ?!?  а что дает  прошивка supercic-lock-RGB-anode_p16f630  ?

[Rumata]

Это версии под разную индикацию. Там где-то должны быть схемы с распайкой разных светодиодов.

[8street]

Спрошу тут.
Есть SFC с SuperCIC. У него 3-цветный индикатор питания. Красный - NTSC, зеленый - PAL, оранжевый - авто. Переключается ресетом.

Есть картридж с SuperCIC на основе pic12f629. Pic прошивал supercic-key_p12f629.hex как раз с предыдущего рисунка. В картридже зашита игра NTSC региона.

Есть странная работа этого картриджа в этой консоли. Игры запускаются в PAL регионе. Черепашки 4 вообще раз в несколько секунд меняют регион с PAL на NTSC и обратно. Регион сменить ресетом нельзя. Предварительная настройка на NTSC или авто не помогает. Без Supercic в картридже все работает нормально. Есть ли решение проблемы, кроме как снять нах этот цик с карика?

Еще почитал, вроде в supercic картриджа у pic есть 4-й вход - PAIR. Его можно включать и выключать, но что это такое - тайна покрытая мраком.

UPD: Разобрался. Потыкал пальцем в CIC картриджа и приставки. Регион при прикосновении стал меняться как бешенный. Все стало ясно. Выявил, что 2 линии передачи данных между pic-ами ловят помехи. Напаял на эти линии и на еще одну 6,8кОм на землю. Стало норм.

[8street]

UPD: Разобрался

А нет, не помогло. Вроде идет в NTSC, но иногда промаргивает PAL, соответственно синхра ломается на пару сек. Особенно, если плата в пластиковом корпусе. Почитал зарубежные форумы, тоже есть такие же проблемы у некоторых. И решения этой проблемы не нашли. Также узнал, что за сигнал PAIR у SuperCIC картриджа - 4я нога. Если подтянуть к питанию, то будет как обычный CIC, а если к 0 вольт, то регион будет выбираться сигналами D1 и D0 у SuperCIC. Если там 0В - то NTSC, а если 5В - то PAL. Сделал жестко в NTSC, работает без сбоев. Но, наверное, в обычной приставке без модинга не будет работать.
