Приставка CyberSmart от компании AtGames

[murgatroid_79]

   Итак,заинтересовала меня приставочка:

И заинтересовала не столько встроенными играми и,даже,не беспроводными джойстиками,а сколько наличием мышки
Если в комплекте есть мышка,значит внутри приставки есть какая-то софтовая поддержка...игры там или обучалки какие-нибудь.
А к обучалкам я неравнодушен Поэтому приставочка приехала ко мне:

Главное меню:

Если выбрать джойстиком пункт  "мой компьютер" ,то система вежливо пошлёт...покажет:

Мышка в "главном меню" работает и позволяет выбрать пункт "мой компьютер",а там ...
Я думал у меня дежа-вю

[Rumata]

Ага, разъёмы под джойстики таки есть. Просто на первом фото их не видно. А то я видел фото с проводными джойстиками, но подумал, что это другая версия.
И таки да, первым запускается банк 2, потому как меню в нём. И там же плюс банк 3 сеговские игры, 12 штук

[murgatroid_79]

...Мышка в "главном меню" работает и позволяет выбрать пункт "мой компьютер",а там ...
Я думал у меня дежа-вю.

Хотел вставить фотки "рабочего стола" и не нашёл их :'( .Вроде фотал
Наверное поторопился я приставку препарировать. Вот что сохранилось:

Стало понятно,что это CyberShell,но урезанный.У комплектной мышки провода были повреждены,я её разобрал:
.
Оптический сенсор А2636 умеет и PS\2 и USB. Я и проверил.Мои мышки PS\2 прекрасно работают через такой переходник:

  Не давало мне покоя сообщение:
 Внимание.
Для того чтобы играть в эти
 игры,выключите питание и
 подключите мышку и клавиатуру.
Клавиатуру,Карл!!!
И ещё один продавец с Авито убеждал меня,что с его приставкой в комплекте клавиатура была ...но не сохранилась
Ну я и подключил клаву,через такой-же переходник . Правда толку от клавиатуры в этой приставке ноль,так как обучающие программы,где нужна клава,вырезаны. Ну можно по менюшкам перемещаться,стрелки,ввод и ещё какие-то функциональные клавиши работают.

[Rumata]

Мои мышки PS\2 прекрасно работают через такой переходник:

Если не ошибаюсь, у GS-200 такое же подключение.

И ещё один продавец с Авито убеждал меня,что с его приставкой в комплекте клавиатура была ...но не сохранилась

Ага. Вот в этой коробочке была и клавиатура. Секретная. А винчестера там не было?

[murgatroid_79]

 Ну и  фото внутренностей:


Микросхему MSP55LV128 пересадил на почти подходящую плату картриджа (кстати тоже от Кибер Шелла )
 и снял дамп с помощью программатора MiniPro TL866CS и  вот таких переходников:

Считывать такую микросхему пришлось в четыре захода,меняя логические комбинации на А21 и А22  : 00 ;01 ;10 ;11. Получились четыре дампа по 4 Мегабайта каждый.
https://drive.google.com/drive/folders/1IM_t6GCIfjVnkNovNaH55NEgwhD9NOtm?usp=sharing

Добавлено позже:

Если не ошибаюсь, у GS-200 такое же подключение.

Всё верно,эти переходники у меня и с CyberShell и с GS-200 работают

[murgatroid_79]

Вот, кстати,неплохой видеообзор этой приставки:

[morgan]

Пользуясь случаем, хочу спросить знатоков: как картридж/ROM определяет, что он запущен на CyberSmart или CyberShell? Как его запустить на обычной приставке или на эмуляторе? У меня в детстве был CyberShell, остался от него карик.

[bgr]

картридж/ROM определяет, что он запущен на CyberSmart или CyberShell

Через проверку железа, кибер шелл - не равно чистый клон сеги, у него ещё изменена аппаратная часть.

Как его запустить на обычной приставке или на эмуляторе?

Никак. Если ты, конечно, не желаешь допилить эмулятор.
То же самое касается и магистра 16 и сюборовского фейхао. Но сюборовский вроде можно запустить, если ломануть ROM. Но один хрен, чтобы пользоваться этими обучающими программами нужна ещё и мышь, т. е. Ещё придётся либо управление переделывать, либо мышь паять.

Добавлено позже:

GS-200

Ля, когда-то искал её, но ценники были неадекватные

[morgan]

Через проверку железа, кибер шелл - не равно чистый клон сеги, у него ещё изменена аппаратная часть.

Это-то понятно, но хотелось бы больше подробностей. Что именно отличается в cyber shell?

Никак. Если ты, конечно, не желаешь допилить эмулятор.

Тут пилить надо либо эмулятор, либо ROM. Но для начала нужно понять, в чём отличие, помимо наличия мыши.

[Rumata]

Что именно отличается в cyber shell?

Помнится лет 5 - 6 назад это обсуждалось...

[murgatroid_79]

Это-то понятно, но хотелось бы больше подробностей. Что именно отличается в cyber shell?

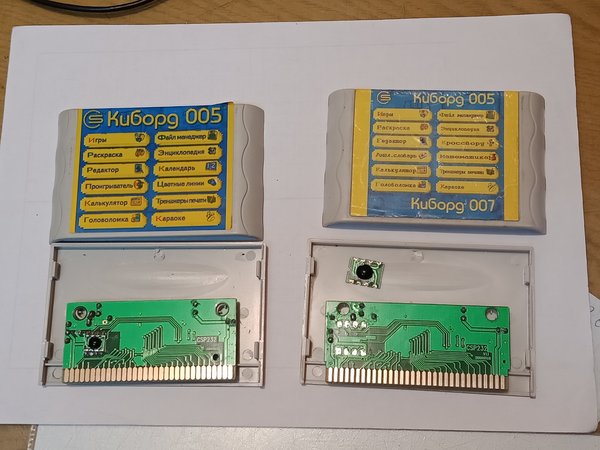

morgan,прежде всего,самим картриджем отличается.Посмотри в своём-там кроме ПЗУ  есть восьминогий бескорпусный чип,три вывода которого приходят на контакты B12;B13;B14.


Без этого чипа приставка ругается


Контакт B21 (/CAS2) заземлён,а контакт А18 (GND) в картридже не задействован,
хотя в самой приставке на этом контакте "земля".
   В самой приставке ОЗУ расширено в два раза и организован подпор батарейкой-этакий псевдо флеш диск. Встроенная клавиатура и работа мышки реализована через микроконтроллер  Attiny 2313 и несколько микросхем логики... дополнительный дешифратор адреса на ATF16V8...
 Ах да, ещё на плате есть одна бескорпусная микросхема, якобы звуковой синтезатор.На шелкографии надпись speech
 Она и со звуковым трактом связана и бескорпусный чипом в картридже.


[Rumata]

murgatroid_79, https://www.emu-land.net/forum/index.php/topic,65837.msg1265453.html#msg1265453

[murgatroid_79]

Помнится лет 5 - 6 назад это обсуждалось..

И пять,и десять и обсуждения эти распределены  в десяти темах разных разделов форума


Добавлено позже:

murgatroid_79, https://www.emu-land.net/forum/index.php/topic,65837.msg1265453.html#msg1265453

А ну эта тема основная
Как нибудь соберусь и там опишу, всё что накопал по этим КиберШеллам .

[Rumata]

Я к тому, что товарищ уже задавал этот вопрос
