Jamico computer video game

[quq_CCCP]

Ну как и просили, отдельная тема по фамиклону Jamico, на вид типичный клон денди джуниор с 3мя портами:

Взял себе этого клона чисто из за встроенных игр, была давняя мечта идиота нарыть стародел с встройкой, ожидал увидеть я там примерно это:

Ну, как обычно капля да 2 слота, но внутри:

,

Полнаценная плата и корпусные микросхемы, встройка и полноценный картридж многоигровка с достаточно интересной конструкцией. Сразу скажу, звук и все остальное на слоты разведено как и все сигналы, причём на оба слота, выбор слота происходит по вторичном плюсу или землей (есть куча перемычек) с помощью 74ls245. Всё это дело не смотря на окислы и грязь даже работало:

[quq_CCCP]

Ну из проблем звук перегруженный и хриплый, полосы просто апздец - ещё таких не видел.

Телефон светит картинку, на деле она ещё и тёмная. Пример с похожей платой и точно такой же картинкой и звуком можно увидеть тут

.
Ну что же, будем лечить...

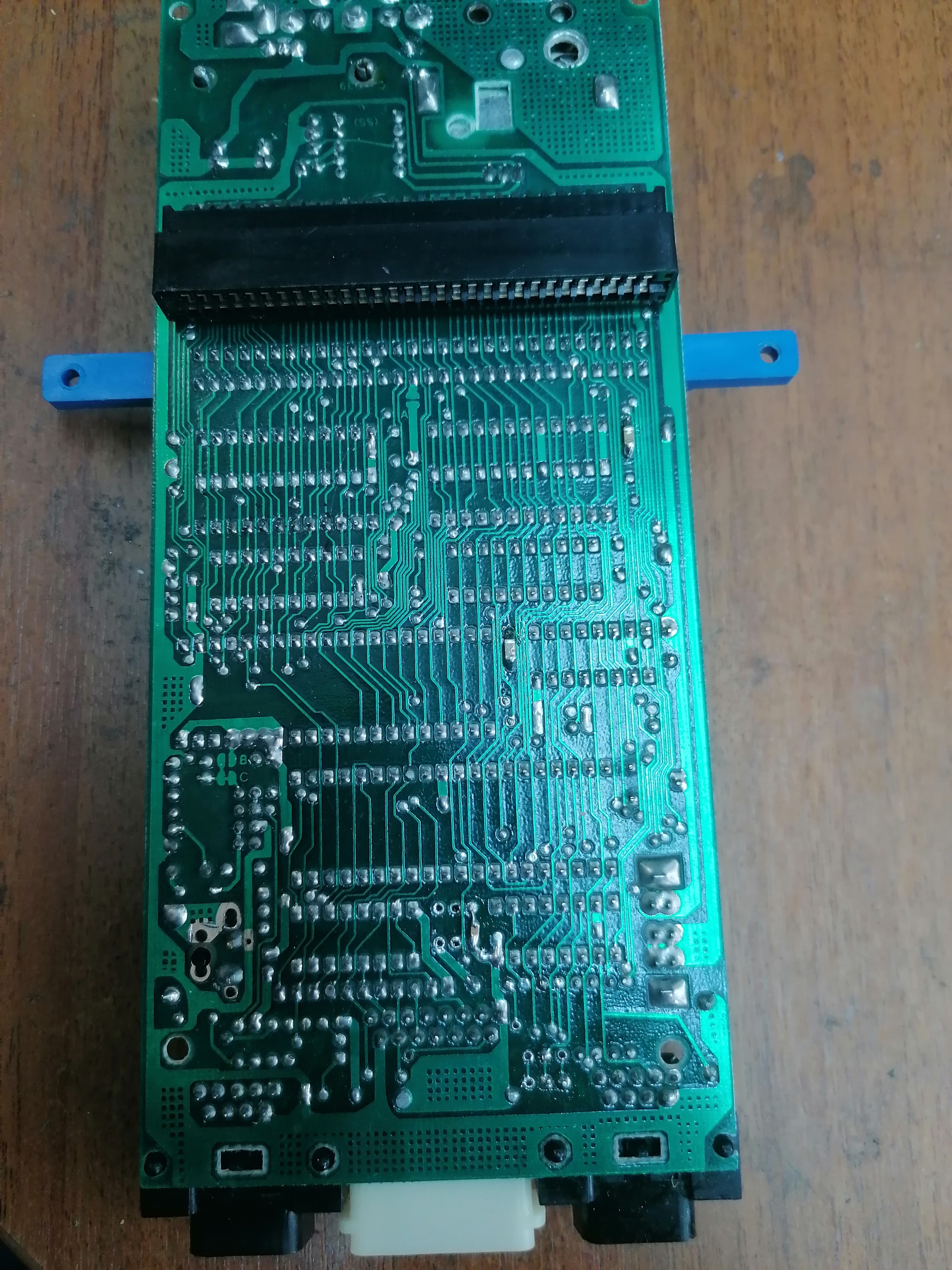

Отмыл плату:

,

Схема видео усилителя тут полная, но с какой то ахинеей по китайски, звук по схеме фамикома, усиливается логическим инвертором:

Хорошо что все номиналы тут были по схеме оригинального фамикома (без самодетяльности) , 100 ом на землю и 12 и 20 к на суммирование, "обратная связь" 100к, я заменил на 51к и добавил 222 срезающий ВЧ конденсатор, благо было под него место и звук тут же стал нормальным.

[quq_CCCP]

Далее были доработки питания, ибо ну уж совсем уныло, добавил 330 мкФ на питание процессора (с завода там пустое место под 104 керамику) и 2х по 10 мкФ смд керамику по питанию ппу, 47 мкФ электролит по питанию 74hc368 которая усиливает звук.

Другое дело, фона в звуке почти не осталось, а полос стало круто меньше, разумеется они никуда не подевались и их прекрасно видно:

Но теперь можно хотя бы играть, хотя надо будет накинуть внешний усь, еше не придумал что буду делать, насчёт выключателя - с ним все впрорядке, падение напряжения на нем 0.02 вольта.

[quq_CCCP]

Ну и сам картридж, он содержит 22 игры, все игры nrom с многоигровок типа 9999 в 1.но в данном картридже без повторений, меню анимированное с музыкой и скроллингом, вероятно занимает первый банк и является своего рода простой игрой, такие навороты достаточно редкие.
фото картриджа с 2х сторон:

,

Этот картридж не есть разработка чисто под эту консоль, ибо есть у одного человека такой картридж в корпусе:

Причём в режиме встройки -  другое меню и 22 игры, в режиме просто картриджа 20 игр в меню и другое меню, очень интересно но не фига не понятно.

[SAMael]

Разве NROM маппер юзает в CHR SRAM ?

[Rumata]

очень интересно но не фига не понятно.

Там должно быть два сборника с переключением по питанию. Вон тот проводочек на 1 ногу ПЗУ как раз должен половинки переключать.

[quq_CCCP]

Ну так туда очевидно заливается chr по средством меню,  но даже так - логика маппера явно сложнее, в меню присутствует скроллинг - не частый гость, не говоря о том что на плате место под 2 ПЗУ, и возможно 2 мегабайта prg - ниче так многоигровочка для 93 года... Не удивлюсь если на таких платах были контры с жабами..

Добавлено позже:

Там должно быть два сборника с переключением по питанию. Вон тот проводочек на 1 ногу ПЗУ как раз должен половинки переключать.

Спасибо, а тут таки поддерживается 2 ПЗУ по 8 мегабит или максимальный объем 8 мегабит суммарно двух ПЗУ?

[Rumata]

Ну видно же, что у отсутствующей ПЗУ 1 нога идёт на питание. А у имеющейся нога поднята, потому как там тоже питание. Значит изначально предполагалось две по 4 Мбит. А сейчас стоит 8 Мбит и её старший адрес (А19) проводом брошен на логику.

Добавлено позже:
MC14520 - это счётчик и 4 нога - выход

[godun]

Разве NROM маппер юзает в CHR SRAM ?

Некоторые чудовские игры как раз так и работают, прг +срама. Но тут конечно вряд-ли они есть

[quq_CCCP]

Ну видно же, что у отсутствующей ПЗУ 1 нога идёт на питание. А у имеющейся нога поднята, потому как там тоже питание. Значит изначально предполагалось две по 4 Мбит. А сейчас стоит 8 Мбит и её старший адрес (А19) проводом брошен на логику.

Добавлено позже:
MC14520 - это счётчик и 4 нога - выход

Ну ну 7402 это или не, аж 3 микры и 373 это регистр защелка, у, чаек всего лишь 1 счётчик.. Есть инфа че тут как устроено?

Добавлено позже:
Кстати насчёт переключения и проводка, пока крутил картридж замечал, 2 меню там зашито.

[quq_CCCP]

Немного модифицировал приставку, стало лучше - но таки придётся ставить TA'шное ppu, полосы блин...

,

[s11]

забабахай чтоб кнопка ресет на джойстике была - удобная штука, только провод 7 жильный нужен ,от сего подойдет.

[quq_CCCP]

Такая досада, есть 2 джоя родных, с толстыми длинными проводами и у обоих d0 в орыве возле штекера, шевелишь работает. Где же нарыть таких проводов или джоев стародельных...

[supremacy]

Провода в силиконовой изоляции с разным количеством жил есть на ali

[quq_CCCP]

Да да, они у меня даже есть, более того у меня сюборовские резиновые лежат - 9 пин вилки нет - тут они из резины литые, и даже не вытаскивается передняя часть из корпуса как у 15 пиновых, пробовал...

[Gameszzz]

Я сеговский HORI Commander так вскрывал. Резал канцелярским ножом сбоку вдоль по всему периметру резины. Пока он на две половины не стал расходиться. Стенки были толстые,но внутри было пусто и залито клеевым пистолетом. Проблема оказалась в том,что в самом пине в обжимке не было контакта ибо провода там и на разъёме в паде, не паянные,а обжатые ибо используется бескислородный медный ленточный проводник,навитый на капроновую нить.

А от новодельных падов (что 8 битных,что 16 битных) провода хотел перепаять,но там по три жилки в каждом проводе. Не то чтобы запаять,сколь зачистить изоляцию нормально не получается,чтобы жилки не поотрывать.

[KykyPyky]

Карик похоже сдамплен и заэмулирован в далеком 2006 году: https://cah4e3.shedevr.org.ru/dumping_2006.php в конце страницы.

[Rumata]

О чём я и говорил. И теперь понимаю, почему не нашёл: 42-in-1 (Reset Switch). А я пытался искать по отдельности

[godun]

Главное что там бескислородная медь, а это все в корне решает вернее ее там вообще нет, но то что есть, видать тоже безкислородное

[Gameszzz]

Главное что там бескислородная медь, а это все в корне решает вернее ее там вообще нет, но то что есть, видать тоже безкислородное

В китайских понятно обычные медные жилы. А в HORI используются именно такие жилы,поэтому и обжаты в пинах,а не распаяны.

[godun]

Бескислородная медь не паяется? Тоесть они там настолько заморочились по извлечению кислорода, абы только не паять? Откуда секретная инфа? От хори по секрету?
Ребята, выйдите сами чтоль на кислород , подышите немного, насытьие свой мозг немного кислородом

[Rumata]

именно такие жилы,поэтому и обжаты в пинах,а не распаяны.

Так и хочется министра нашего Лаврова процитировать...

[quq_CCCP]

Народ, а че за глюки с dpcm у чипов TA?

У этой пары все в порядке,  в черепахах 4 (файтинг) все голосовые эффекты чёткие и не смазанные, скважность верная - музыка в играх играет заметно иначе.
В каких там играх были проблемы?

[supremacy]

Народ, а че за глюки с dpcm у чипов TA?

Когда быстро нажимаешь на воспроизведение эффекта, он начинает заикаться. Позже добавлю кусочек записи. Возможно у тебя другая партия, я проверял те что на али продавались.
 ta-03np1_dpcm_test.mp3 (2914.36 КБ - загружено 116 раз.) (начиная с минуты)

[quq_CCCP]

Ничего похожего в черепахах не услышал, слово файт четкое, не замыленное и не зашумленное, могу записать.
У меня 3 комплекта ТА-шных чипов, проверю все...  По мне одни из самых удачных чипов, хороший звук, на ппушках меньше полос, причем заметно меньше.

[SAMael]

Оппа-па, это что то новенькое для меня, оказывает  что бескислородная медь уже в говнодендиках применяется?
А можно поподробнее об этом?
Может я на денде соберу Маршал уселок

[godun]

SAMael,  лучше не разглашать, а то аудиофилы разберут все говнодендики на хи фи аппаратуру, ой дифицит то настанет с джойстиками, бяда будет.....

[supremacy]

Может я на денде соберу Маршал уселок

Лучше из водопроводных труб марки М0б

[godun]

Лучше из водопроводных труб марки М0б

Это уже будет духовой интсрумент

[blackoff]

Это уже будет духовой интсрумент

не обязательно духовой
