Retro Genesis Modern (HM949G-2G-AV) Наводки по звуку и видео

[Фамиклон]

ОУ в ТСТ лучше чем выносной LM358

Чем, если не секрет? сомневаюсь, что там нечто иное и китайцы всунули под капот какой-нибудь OPA... Да и сложность звукового сопровождения на консоли не столь высока, чтоб оценить тонкости воспроизведения. Всё имхо конечно.

Фона нет даже на паузе.

Как-то не очень верится, уж без обид. Или мы друг друга не понимаем. Проделывал разные манипуляции и с питанием и конденсаторы разные в разные места. Кроме вывода звука и видео по коаксиальным кабелям, и доп. стабилизатора на 3.6в. Хотя, может всё в купе и даёт значимый эффект.

[Gameszzz]

Чем, если не секрет? сомневаюсь, что там нечто иное и китайцы всунули под капот какой-нибудь OPA... Да и сложность звукового сопровождения на консоли не столь высока, чтоб оценить тонкости воспроизведения. Всё имхо конечно.Как-то не очень верится, уж без обид. Или мы друг друга не понимаем. Проделывал разные манипуляции и с питанием и конденсаторы разные в разные места. Кроме вывода звука и видео по коаксиальным кабелям, и доп. стабилизатора на 3.6в. Хотя, может всё в купе и даёт значимый эффект.

Ну во первых не 3.6,а 3.3,а в остальном,я же сразу предупредил,что фон меня беспокоил в последнюю очередь.
Фон,качество звука,изображение - сравнения относительно первоначального состояния и между собой.
Быть может твой экземпляр изначально дефектный,а может у тебя повышенная чувствительность к определённым частотам.
И ещё раз повторю - не использую встроенные игры,ни для игры,ни для проверок

[Фамиклон]

Быть может твой экземпляр изначально дефектный,а может у тебя повышенная чувствительность к определённым частотам.

Всё может, у дяди Ляо не оказалось нужных номиналов. Да и мы сравниваемся "на словах".
В любом случае всё не так уж плохо, прокинул видео на плату вывода витой парой, R75 поставил туда же, штатный электролит переместил. Весьма неплохо, пожалуй так и оставлю.

[Gameszzz]

В одной из групп VK задали вопрос почему на одной из моделей (у которой беспроводные пады) не работает универсальный блютус свисток от 8битдо.
Я решил попробовать разобраться и заказал такой. Сегодня он приехал и действительно ни на одной из новоделов с беспроводными падами он стартануть не может. При этом на таких же приставках без платы беспроводных падов он работает.
Плата беспроводных падов почти полностью проходная,кроме двух линий от падов. По одной от каджого.
И эти линии есть ни что иное как питание падов.
Между выходом с выключателя и питанием обоих падов стоит резистор 100 ом. Точно так же как и на обе линии питания слота картриджа. Согласующим его вряд ли назовёшь ибо на моделях без платы беспроводных падов,но с такими же процессорами (ТСТ6801,6803,QS816) его нет и питание падов 5 вольт.Вряд ли это согласование для платы беспроводных падов,так как встречал модели,где эта плата стоит не в разрыв шлейфа, а полностью паралелльно ему
Попробую поставить для начала сопротивление поменьше,прежде чем вовсе удалю его,если конечно кто-то не знает точно,для чего оно и не напишет об этом


Обвёл тот R23 красным

[Gameszzz]

Ну и собственно результат понижения ограничения на порты

[Rumata]

А нельзя было просто померить напряжение до и после резистора?

Согласующим его вряд ли назовёшь

Естественно. Согласующих на питании не бывает, бывают токоограничивающие. И падение напряжения на нём прямо пропорционально току (это не я, это закон Ома). Ну как-бы понятно, что 100 Ом - это под очень маленький ток.

[Фамиклон]

Gameszzz, Китайцы возможно перестраховываются с питанием. На Сеге резистор, RG 8bit питание картриджа идёт через два последовательных диода, по даташиту диоды с варьируемым падением напряжения в зависимости от нагрузки, если я правильно расшифровал маркировку. Для чего - вопрос.

[Gameszzz]

Gameszzz, Китайцы возможно перестраховываются с питанием.RG 8bit питание картриджа идёт через два последовательных диода, по даташиту диоды с варьируемым падением напряжения в зависимости от нагрузки, если я правильно расшифровал маркировку. Для чего - вопрос.

На моих С-30 серии, не только питание слота не идёт через понижение,но понижаек для чипов я не вижу на плате. Вернее есть два диода,но они разбросаны по разным сторонам платы

Добавлено позже:

Gameszzz, Китайцы возможно перестраховываются с питанием....

Кроме как ограничить нагрузку на 7805,больше ничего на ум не приходит.
Оно конечно 50мА в стоке на два порта,ну уж что-то слишком мало.

[Фамиклон]

понижаек для чипов я не вижу на плате.

Вот это разве не стабилизатор?

[Gameszzz]

Вот это разве не стабилизатор?

Возможно. Фото от прошлой разборки цель которой не была модификация питания. Понятно что микрухи питаться от 5 вольт не должны.
Но на слот у меня питание напрямую с кнопки,это проверено

[Rumata]

Оно конечно 50мА в стоке на два порта

В стоке... До чего ж мы "умные" слова любим. 50 мА  - это в режиме короткого замыкания, Uвых = 0. А если напряжение будет хотя бы 3 Вольта, то ток падает уже до 20 мА. Банальный делитель напряжения

[Gameszzz]

В стоке... До чего ж мы "умные" слова любим.

Часть тащу за собой из древних интернетов,а другую ещё с более древних времён полного отсутствия руссификаций

[Gameszzz]

Есть у кого на руках Retro Genesis HD Ultra с HDMI (али какой подобный клон с Али),где TCT6803 стоит на плате с использованием встроенного в проц усилителя звука (а не lm 358). Нужны фото платы с обоих сторон для сверки разводки с разводкой платы RG Modern и платой где звук усиливатся при помощи LM.
Просто вчера обратился в личку владелец новой RG Modern (300 игр), у которой с магазина синхра есть,а изображения нет.
С картриджами он не пробовал,но и вскрыв приставку потерял возможность сдать её обратно.
Может,конечно дело в битых пзу с играми,но немного удивило что в приставке стоит ТСТ6803,вместо ТСТ6801.



UPD
С картриджами заработала приставка,а значит распиновка обоих ТСТ полностью идентична

[Ivan_Ages]

Каких ТСТ? 6801 и 6803 разные же. Один 32х4, другой 36х4 пин. TCT6803=QS816. Вроде так договорились.

[Gameszzz]

Каких ТСТ? 6801 и 6803 разные же. Один 32х4, другой 36х4 пин. TCT6803=QS816. Вроде так договорились.

Как долбаный сервак эмуленда перестанет картинки прикладывать, как вложения,так приложу фото нормально

[Ivan_Ages]

окей...

[Gameszzz]

Каких ТСТ? 6801 и 6803 разные же. Один 32х4, другой 36х4 пин. TCT6803=QS816. Вроде так договорились.

Та нэ,что 6803 (13.8х13.8) 32х4,что 6801 такой же. А QS816 (размеры не снял,так как сейчас до него не доберусь) 36х4

[Rumata]

Как долбаный сервак эмуленда перестанет картинки прикладывать, как вложения,так приложу фото нормально

Может стоит нормальные картинки выкладывать, а не webp, переименованный в jpg?

[Gameszzz]

Может стоит нормальные картинки выкладывать, а не webp, переименованный в jpg?

Видать так VK делает.
У меня они как .jpg везде

[Rumata]

Может ВК что и делает.

[Gameszzz]

Может ВК что и делает.

(Ссылка на вложение)

За последние два дня,для меня стало на две загадки меньше

[HardWareMan]

Может ВК что и делает.

Например, пикабу всё конвертирует в гадкий webp (webm для видосов). А сам webp продвигался гуголем и его хромым одно время,но в итоге они на него забили. Правда, мобилки его кажут без проблем, проблемы только на не хромых браузерах в компе. Ну и при сохранении не кажутся в просмотрщике.

[Фамиклон]

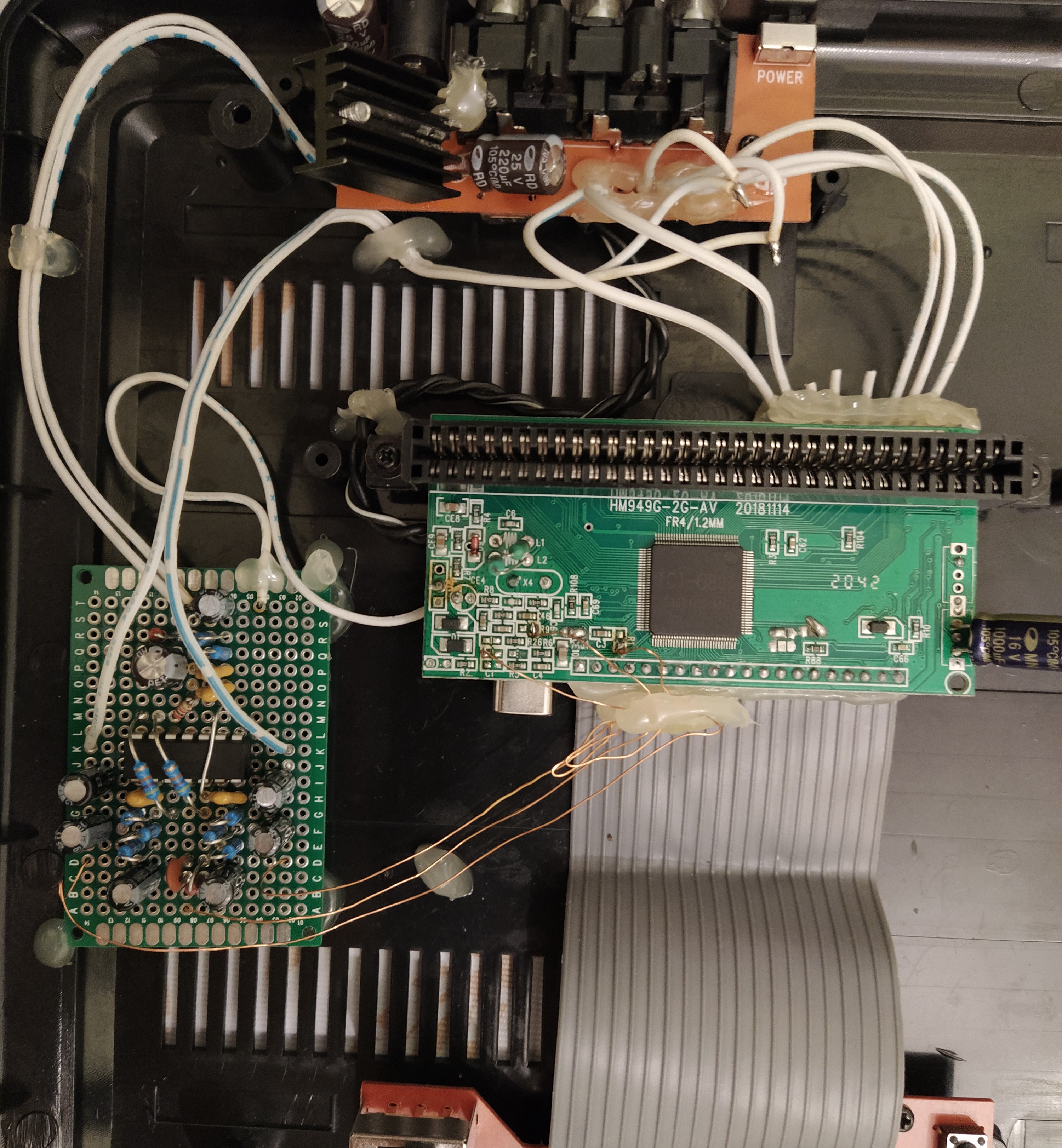

Финальная модернизация клона, ага.
Землю перенёс на противоположную сторону, поближе к транзистору видеоусилителя.
Выход видео проткнул напрямую, сопротивление 100 ом.
Питание усилителя от отдельной lm, решение сомнительное, но вроде эффект есть.
Выход звука через сопротивление 300 ом.
Полимерные конденсаторы на фото, 680 напрямую к питанию чипа, 100 мкФ шунтирован керамикой 10 мкФ.
Конденсатор по выходу питания удалил, толку с него нет. Вместо него керамика 10 мкФ.
Входной электролит так же шунтирован керамикой 10мкф.
Радиатор со стабилизатора убрал - только мешает, разогреть его штатным БП нереально.
Итог: на громкости в два раза выше достаточной - тишина, даже с кабелем за 100 руб. Картинка замечательная, насколько она может быть по композиту.
Да, пятачки на плате поотваливались, с ними надо аккуратно, пришлось подпаиваться волосками к дорожкам.
И да, неиспользуемые штатные ОУ на кристалле и один из четырех на lm324n спаял повторителями напряжения, так делать говорят, по феншую.

[Фамиклон]

Семплы для критики. Записано через линейный вход.

[quq_CCCP]

Ну да верно, пустующим выход оу оставлять ненужно. Но я сделал 2 каскада чтобы задействовать все 4 элемента. Начальное усиление небольшое, после еще раз усиление, и так меньше шума и звук громкий по стерео, то обычно звук по стерео тише звука по моно.

[Фамиклон]

А здесь не требуется большого усиления, Ку чуть больше 3, этого вполне достаточно, что в три раза меньше чем из коробки.

[Rumata]

пустующим выход оу оставлять ненужно

Может таки входы? Что до усиления, то никто не мешает включать ОУ в режиме повторителя (0 дБ)

[quq_CCCP]

Ну само собой, тут либо повторитель на питание с кодера и делаем на 2х элементах усилитель, на третьем сумматор, либо 2 повторителя, 2 усилителя.

[Фамиклон]

либо 2 повторителя, 2 усилителя.

Я так понимаю, эта схема используется если входной сигнал слаб, т.к. входное сопротивление инвертирующего у. относительно низкое. Сигнал же с TCT6801 способен худо-бедно раскачать вход ТВ и без усилителя, поэтому, буфер здесь ни к чему. Строго говоря, увеличение количества элементов всегда только добавляет искажений, многокаскадность - это компромисс.          имхо

[Rumata]

Входное сопротивление усилителя можно сделать любым, оно определяется внешними элементами. Хотя особо его завышать нет смысла никакого.
У ТСТ на выходе три канала, так что нужно их как минимум сложить в два. Что наиболее удобно делать на ОУ. И буфер работает не по напряжению, а по току.
