SCPH-5502 PU-18 DFO mod

[Toshiba]

Уважаемые форумчане. Нашёл вот такой гайд PU-18 color mod (PDF файл в закрепе) как собрать второй (ntsc) кварцевый резонатор с обвязкой на PAL материнке. Прежде чем приступить хотел бы попросить знающих людей перепроверить. Смутило вот что: (извиняюсь если вопрос идиотский) зачем выпаивать PAL кварц и компоненты, а затем собирать их на макетной плате, а вместо PAL кварца впаивать NTSC? Разве нельзя на макетной плате собрать кварц и компоненты из NTSC  донора? Если есть более удачные схемы буду крайне признателен!

[Rumata]

У него приставка НТСЦ. А паловский кварц он выпаивает с другой неисправной приставки и вешает его на макетке. Можно наоборот.

[Toshiba]

У него приставка НТСЦ. А паловский кварц он выпаивает с другой неисправной приставки и вешает его на макетке. Можно наоборот.

То есть если хочу собрать на PAL материнке, то все компоненты выпаивать с NTSC донора и собирать на платке, а pal кварц и другие элементы не трогать вообще? А в целом схема рабочая?

[Rumata]

В целом рабочая. Там главное правильно дорожки порезать и правильно подпаяться, чтобы сигналы с генераторов шли куда нужно

[Toshiba]

В целом рабочая. Там главное правильно дорожки порезать и правильно подпаяться, чтобы сигналы с генераторов шли куда нужно

Rumata, спасибо вам! Хорошо, что решил уточнить, а то бы напортачил.

[Rumata]

Нужно хорошее фото платы. Потому как для паловской приставки резать и паять надо немного иначе.

[Toshiba]

Нужно хорошее фото платы. Потому как для паловской приставки резать и паять надо немного иначе.

Сейчас организую.

[Toshiba]

Нужно хорошее фото платы. Потому как для паловской приставки резать и паять надо немного иначе.

С форума стащил 🙂 С моей экран ещё снять нужно. Суб-ревизия та же 1-664-537-62
Фото нижней поверхности - моё.

[Toshiba]

У него приставка НТСЦ. А паловский кварц он выпаивает с другой неисправной приставки и вешает его на макетке. Можно наоборот.

А как понимать вот это? Перевод: "Следующий шаг зависит от региона материнской платы. Необходимо установить NTSC резонатор в точку X201. Очевидно, если вы используете материнскую плату NTSC, то этот шаг можно пропустить. В случае, если вы используете материнскую плату PAL, то необходимо выпаять PAL резонатор и установить NTSC резонатор на его место."
Из мануала получается, что при использовании любой мат платы, на неё производится установка NTSC резонатора. Странно все как то.

[Skarfais]

Ты из контекста не вырывай слова. Если выкладываешь скрин то прикладывай текс а не придумывай. На фото приставка УСА региона и биос там нтск. Если ты поставишь кварц пал у тебя будет проблема с изображением и наоборот с пал приставкой. ЧИтай что написано внимательнее.

[DGanger]

Я себе заказывал готовое решение и ставил в точно такую же модель, как у вас. Сейчас всё отлично работает. Возможно вам помогут фото и инструкции из описания товара.

https://www.consolesunleashed.com/product/sony-playstation-dual-frequency-oscillator-mod-kit/

[Toshiba]

Ты из контекста не вырывай слова. Если выкладываешь скрин то прикладывай текс а не придумывай. На фото приставка УСА региона и биос там нтск. Если ты поставишь кварц пал у тебя будет проблема с изображением и наоборот с пал приставкой. ЧИтай что написано внимательнее.

На скрине тест и есть.

Добавлено позже:

Я себе заказывал готовое решение и ставил в точно такую же модель, как у вас. Сейчас всё отлично работает. Возможно вам помогут фото и инструкции из описания товара.

https://www.consolesunleashed.com/product/sony-playstation-dual-frequency-oscillator-mod-kit/

Спасибо.

[Rumata]

А как понимать вот это?

А никак не понимать. И никакого контекста там нет. Очередной пример того, как мануал пилит человек, слабо разбирающийся в вопросе.

[Toshiba]

А никак не понимать. И никакого контекста там нет. Очередной пример того, как мануал пилит человек, слабо разбирающийся в вопросе.

Спасибо ещё раз. Этот момент в мануале очень напрягал. Теперь можно и взяться за мод 🙂

[Rumata]

Вообще тема двух осцилляторов тут уже поднималась. Так что может повторюсь.

У GPU есть два отдельных входа тактовой для НТСЦ и ПАЛ. Переключаются они программно

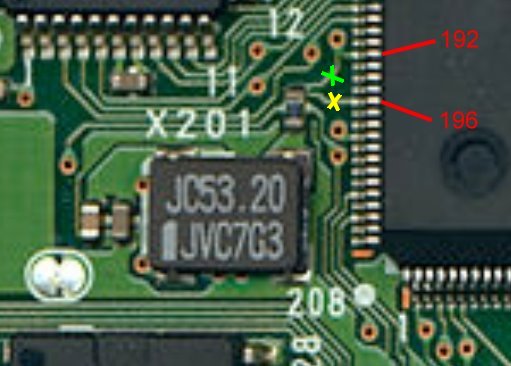

У CXD8561 это 192 нога для ПАЛ и 196 для НТСЦ. По обозначениям можно подумать, что наоборот, но тем не менее.



В большинстве плат эти входы соединены и осциллятор ставится один. Что вполне логично, так как при использовании игр оного региона



В любом случае родной осциллятор остаётся на месте и перерезается дорожка на второй вход.
Для ПАЛ (5502) отрезается дорожка к 196 ноге и на эту ногу подаётся 53,69 с дополнительного осциллятора.
Для НТСЦ приставок режется соответственно дорожка к 192 ноге

[EVIL]

Вообще тема двух осцилляторов тут уже поднималась. Так что может повторюсь.

У GPU есть два отдельных входа тактовой для НТСЦ и ПАЛ. Переключаются они программно
У CXD8561 это 192 нога для ПАЛ и 196 для НТСЦ. По обозначениям можно подумать, что наоборот, но тем не менее.

(Ссылка на вложение)

В большинстве плат эти входы соединены и осциллятор ставится один. Что вполне логично, так как при использовании игр оного региона

(Ссылка на вложение)

В любом случае родной осциллятор остаётся на месте и перерезается дорожка на второй вход.
Для ПАЛ (5502) отрезается дорожка к 196 ноге и на эту ногу подаётся 53,69 с дополнительного осциллятора.
Для НТСЦ приставок режется соответственно дорожка к 192 ноге

Простите, а зачем что-то отрезать? Если программно переключается вход и так, то при условии наличия там правильного осцилятора в нужный момент, типа все работает.
http://www.emu-land.net/forum/index.php/topic,71921.msg1160631.html#msg1160631
5502, над которой я поиздевался до сих пор работает с 2мя осциляторами. Я там ничего не резал, только лишь выпаял кварц.

[Rumata]

Меня всегда удивляет, когда цитируют мой пост, но при этом не читают его

В большинстве плат эти входы соединены и осциллятор ставится один.

Соединены, Карл! И схема приложена.

[EVIL]

Меня всегда удивляет, когда цитируют мой пост, но при этом не читают его

В любом случае родной осциллятор остаётся на месте и перерезается дорожка на второй вход.

Так зачем резать?

[Rumata]

Ни к чему. Оставь как есть. И жди, когда с осциллятора 53,203 в режиме НТСЦ появится поднесущая 3,58

[EVIL]

Ни к чему. Оставь как есть. И жди, когда с осциллятора 53,203 в режиме НТСЦ появится поднесущая 3,58

Так они переключаются в зависимости от уровня сигнала на видеокодере, который выбирает режим пал/нтсц. Т.е. невозможно, чтобы в режиме нтсц системный осцилятор был паловским и наоборот. И оно это само делает без моего участия программно.

[Rumata]

Так они переключаются в зависимости от уровня сигнала на видеокодере, который выбирает режим пал/нтсц.

Чё?
В кодере переключается режим модуляции. Сигнал переключения поступает из GPU. И цветовая поднесущая поступает из GPU.

Т.е. невозможно, чтобы в режиме нтсц системный осцилятор был паловским и наоборот.

Это если приставка не чипованная и ты пилишь оригинальные диски. А у тебя пиратка разных систем, а осциллятор один.

  Я понимаю, если бы такие вопросы были 20 лет назад... Но сейчас? Менуалы есть, тема колор-фикса обсосана 100500 раз...

[EVIL]

Rumata,

Чё?
В кодере переключается режим модуляции. Сигнал переключения поступает из GPU. И цветовая поднесущая поступает из GPU.

Объясняю:

Зачем отрезать один из входов? Приставка с модчипом.
Если модчип убрать, то она во век просто будет врубать тот осцилятор, что там должен быть родной и без вариантов.

[Rumata]

Ты забыл ардуину использовать. Без неё не кошерно

Во-первых сигнал переключения идёт с GPU, а не с кодера. На кодере это вход.
Во-вторых вместо одного входа ты отрезаешь два.
В-третьих добавляешь внешний коммутатор, хотя он уже есть внутри.

Хотя, надо запомнить. Когда будет проводиться конкурс на лучшее извращение это надо номинировать

[EVIL]

Хотя, надо запомнить. Когда будет проводиться конкурс на лучшее извращение это надо номинировать

Но ведь оно работает, лол. Надо было меня остановить еще тогда, когда я это присрал, откуда я знал, что входа то два по прежнему, как на старых ревизиях?

Во-первых сигнал переключения идёт с GPU, а не с кодера. На кодере это вход.

Но кто мешает его оттуда взять? Там пятак толще.

Добавлено позже:

Во-вторых вместо одного входа ты отрезаешь два.

Суть в том, что я не отрезаю ничего и просто навешиваю это на плату.
