Клон MD 2 странное поведение

[kuzmich_kz]

Нужна помощь. Есть клон MD2  на pcs 8492. при включении с картриджем зеленый экран. через ~10 сек запускаются игры. но в играх очень медленно работают. по ощущениям 1кадр. Куда копать?

[quq_CCCP]

Тоже купил плату?  Ну странная проблема, у меня оу были дохлые и делитель видео ргб с чипа был неверный.

[AlexZ]

Может кварц поплыл в генераторе, я 2 платы взял этой партии, обе черный экран пока некогда посмотреть их.

[Rumata]

У вас там что, распродажа хлама была?

[quq_CCCP]

Ага, чувак купил склад а там коробки с платами сеги, как позже выяснилось - это нульцевые бракованные платы, их собирались чинить, но походу руки недошли, неприятности от самых малых до совсем фатальных, мне попалась плата с пробитой TA-07.

[negativ72rus]

Ага, чувак купил склад а там коробки с платами сеги, как позже выяснилось - это нульцевые бракованные платы, их собирались чинить, но походу руки недошли, неприятности от самых малых до совсем фатальных, мне попалась плата с пробитой TA-07.

На авито видел объявления у человека, продает платы и даже приставки в полном комплекте. Видимо как раз с того склада. Сежку увидел там в точности как у меня в детстве была ) Копия японской МД2, наполнитель коробки пенопласт.

[Knakl]

У вас там что, распродажа хлама была?

до сих пор доступны. Правда осталось мало. На старте распродаж было штук 50 разных.

[murgatroid_79]



до сих пор доступны. Правда осталось мало. На старте распродаж было штук 50 разных.

Часом не вот этот продавец?https://www.avito.ru/user/ba511ab925aea92d48545e5b979e58e8/profile?src=sharing

[Rumata]

  Часом не вот этот продавец?

Конечно он



Вообще там не один продавец и, на сколько я понял, это перекупщики

[kuzmich_kz]

Конечно он

(Ссылка на вложение)

Вообще там не один продавец и, на сколько я понял, это перекупщики

Конечно он

(Ссылка на вложение)

Вообще там не один продавец и, на сколько я понял, это перекупщики

Да у него и брал.  Чисто на запчасти надо другой клон починить. А тут одна плата запустилась но чудно работает.
А есть у кого рабочий клон похожий на этот? Мне бы фотку в качестве я бы сравнил разводку платы. Может где разводка кривая.

[Rumata]

Может где разводка кривая.

Искривилась за время лежания?

[quq_CCCP]

Искривилась за время лежания?

Я понял одно, это отбраковка - причем заводская, там косяки от битых микрух до криво\неправильно запаяных компонентах, поэтому понадобится 100% рабочая плата и сравнение всего и вся что там работает. Некоторые из плат пытались чинить.
Так что смысл в рабочей плате есть, но фотки не помогут.

[Rumata]

Что отбраковка - и ежу понятно, иначе чего бы он валялось. Но что значит "заводская"? Обычный брак, который не смогли продать. Или даже сначала продали, потом сдохло.

[quq_CCCP]

Что отбраковка - и ежу понятно, иначе чего бы он валялось. Но что значит "заводская"? Обычный брак, который не смогли продать. Или даже сначала продали, потом сдохло.

Ну они изначально не работоспособны и нигде не стояли, их сложили в коробки и хранили 30 лет, т.е микросхема запаяна со смещением, резисторы перепутаны, сопли, дохлые изначально чипы (ну с какого пересеру может быть накоротко пробит синтезатор?) Некоторые чинились, менялись стабы, озуха. Было минимум 60 экземпляров в разном состоянии и с разными проблемами, не которые не чинились и на вид муха не сидела, но убило наличие панелек с завода  под оу, и лм358 была битая, не было звука и очень тусклое изображение - это плата на pcs чипах.
Причем у продавца на авито пустые коробки и корпуса с джоями есть и бп, а еще живые платы Их похоже тут комплектовали и проверяли перед продажей, брак так и не сбыли никуда- почему то...

[Gameszzz]

quq_CCCP,
Склад заброшенного подпольного завода в Тайланде под Зеленоградом нашли  ?

[quq_CCCP]

Rumata, кстати, а ты в те времена не занимался ремонтом мегадрайвов, таких чудес было много?

Добавлено позже:

quq_CCCP,
Склад заброшенного подпольного завода в Тайланде под Зеленоградом нашли  ?

Склад некой торговой сети или предпринимателя который занимался продажей кариков, приставок, и чего то еще. Есть уфо в коробках со встроенными джоями, пантеры, сеги мегадрайв. Так же картриджи денди. Есть даже фотки находки...

[quq_CCCP]

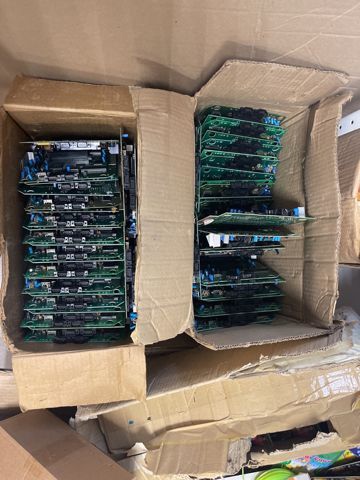

Ну вот фоточки, карики живые как и джойстики.

[AlexZ]

Ну они изначально не работоспособны и нигде не стояли, их сложили в коробки и хранили 30 лет, т.е микросхема запаяна со смещением, резисторы перепутаны, сопли, дохлые изначально чипы (ну с какого пересеру может быть накоротко пробит синтезатор?) Некоторые чинились, менялись стабы, озуха. Было минимум 60 экземпляров в разном состоянии и с разными проблемами, не которые не чинились и на вид муха не сидела, но убило наличие панелек с завода  под оу, и лм358 была битая, не было звука и очень тусклое изображение - это плата на pcs чипах.
Причем у продавца на авито пустые коробки и корпуса с джоями есть и бп, а еще живые платы Их похоже тут комплектовали и проверяли перед продажей, брак так и не сбыли никуда- почему то...

Подтверждаю, начал копать одну плату, косяки исключительно заводские, это видно по пайкам, резюки не туда пайнуты, дорожки под чипами слипшиеся, в общем вроде бы  звучит не сложно, а без второй такой-же платы (рабочей) найти неисправность будет немного сложнее, благо вторая плата у меня есть для сравнения

[AlexZ]

Да у него и брал.  Чисто на запчасти надо другой клон починить. А тут одна плата запустилась но чудно работает.
А есть у кого рабочий клон похожий на этот? Мне бы фотку в качестве я бы сравнил разводку платы. Может где разводка кривая.

Фотки есть похожего рабочего клона, отличая только видеокодер.

[quq_CCCP]

Ну что счастливые обладатели барахла! Делимся у кого какие проблемы были:
1) плата pcs, дохлое ОУ 358, перепутаны резисторы делителя ргб - 220 ом вместо 1к2.
2) плата на чипах ТА, savia - мертвое системое озу.
3) плата на чипах ТА, savia - мертвое видео озу.
4) плата на чипах ТА, версия из лико bbg - мерта TA-07.
Еще 4 платы пока показывают черный экран, 3 на чипах PCS, и одна на Go ONE. Не успел поднять.

[kuzmich_kz]

Фотки есть похожего рабочего клона, отличая только видеокодер.

благодарен. буду разглядывать

[quq_CCCP]

Первая серьёзная потеря, мертвая pcs8492...

[Knakl]

Ну что счастливые обладатели барахла! Делимся у кого какие проблемы были:
1) плата pcs, дохлое ОУ 358, перепутаны резисторы делителя ргб - 220 ом вместо 1к2.
2) плата на чипах ТА, savia - мертвое системое озу.
3) плата на чипах ТА, savia - мертвое видео озу.
4) плата на чипах ТА, версия из лико bbg - мерта TA-07.
Еще 4 платы пока показывают черный экран, 3 на чипах PCS, и одна на Go ONE. Не успел поднять.

Я писал в соседнюю тему http://www.emu-land.net/forum/index.php/topic,85260.30.html. У меня от этого продавца рабочая плата, но перезагружаются или виснут некоторые игры.

[Nhisti]

Склад заброшенного подпольного завода в Тайланде под Зеленоградом нашли  ?

Года два-три назад на местной "Барахолке" и на gbx партию новеньких фамиклонов UFO распродавали с найденного в Питере склада, так что расчудесные склады эти явление хотя и нечастое, но место быть имеет.

[hrumpel]

Так это склад в гараже продавана приставок и кариков из 90-х. Платы отбраковка, но перед продажей или во время продажи или после нам уже не узнать, главное все они были с проблемами. Интересны отзывы некоторых покупателей что жаловались что платы не рабочие, продавец ведь в объявлении написал что без проверки и гарантии работы. Кстати джойстики и бп судя по отзывам у него тоже не все рабочие оказались. Приставки в коробках тоже так сказать 50/50, но видимо просто долгое хранение в гараже и судя по некоторым коробкам пострадавшим от воды влажность тоже имела место быть.
Продается все это с 3-х аккаунтов на авито и все они один и тот же человек. И цены, кстати, настоящие барыжные на все это а на кое-что так фантастические

[kuzmich_kz]

нашел причину странного поведения. Это дохлый z80 заменил с другой платы и все заработало как надо.

[Sergeo]

Доброго дня всем! Купил плату клон сега у того же продавца на всем известной площадке  . Пытаюсь восстановить  но пока не получается.
Проблема интересная: Картридж стартует. Звук идёт. При подключенном джойстике, слышно что игра работает. Но изображение - вертикальные полосы. Изображение меняется со сменой сцены в игре. Пример в фото приложил. Пока думаю на CXA1145p. Подскажите пожалуйста куда копать можно ?

[Skarfais]

Обвязку смотрел всю? Нет мест где элементов не хватает?

[Sergeo]

Вроде всё распаяно  , есть ещё место под кварц отдельно возле кодера. Но он тут вроде не нужен судя по схеме и по фото такого же клона выше. Хотя там другой кодер стоит. Меня тут ещё смущают перемычки вокруг PCS 8492. похоже наоборот стоят. Не так как на фото выше у рабочего клона.

[Rumata]

Пофиг перемычки.
Какие стабилизаторы стоят и напряжения на них?
