Картридж-жк экран для фамиком (донди)

[Gameszzz]

Да никто тебе ничего изготовлять не предлагает Я тебе просто показываю, что 3,5" ЖК + видеопроцессор к нему стоят +/- 1500. В розницу.
А тут-то в чём проблема? Звук на слоте есть. Ну или с AV, если они распаяны, конечно LM386 + пара мелких динамиков, которые в ЧиДе по 100 руб.

Работа,плата,разьём,слот,пульт,динамики,провод,корпус.Всё хоть и копейки у них стоит,но видать китаец идейный.
 Зато,путем общих догадок и поиска,теперь полностью понятно,как работает сие изделие
Пример применения данной поделки я примерно написал тремя сообщениями выше.
АПД.
Китаитс намерял потребление сим устройством 0.35А.
Этож с микросхемным приставко и флэшкартриджем использовпть нельзя будет иначе нужно вернуться к теме принудительной вентиляции стаба и увеличения мощности бп

[Gameszzz]

Добавился отзыв владельца ав фамика.
Родного бп пишет не хватает и фамик вырубается. Бедный стаб.
Не знаю брак или особенность работы данной хрени с нтсц сигналом,но на фото слишком много красного

[SavitarSvit]

В твитере японцы начали покупать этот экран и хвалиться фоточками.

[Gameszzz]

В твитере японцы начали покупать этот экран и хвалиться фоточками.

Несколько раз спрашивал кита,как работает версия для его miniFC,на ней провода то нет.
Он выворачивается.
Сначала писал,что мне отправил нормальную версию "for All FC"
Потом написал что он теперь продаёт только версию для всех FC

Слот бы перенести вниз за экран

[Rumata]

как работает версия для его miniFC

У кого-то из здесь присутствующих есть это чудо?

Когда уже отчёт будет?

[Gameszzz]

У кого-то из здесь присутствующих есть это чудо?

Когда уже отчёт будет?

Там же по РУССКИ написано,что кита пытал.
При этом,когда пригрозил,чтобы самому разобраться,купить поделку для его miniFC,он и написал,что теперь отправляет всегда только версию "for all FC"
А.
Чтобы сделать отчёт,это поделие дождаться нужно. А ему ещё ехать и ехать. Оно ещё только Китай покинуло,но в России не проявилось.

Теперь на испытания купил вот такое изделие

[Rumata]

Да пофиг, что тебе китаец на уши вешает

miniFC, я так понимаю, ни у кого нету.

[Gameszzz]

Да пофиг, что тебе китаец на уши вешает

miniFC, я так понимаю, ни у кого нету.

Да причём здесь miniFC
На странице этого товара(на на фото,ни на видео) нет провода и на самом девайсе,а у miniFC нет никаких дополнительных разьёмов.
Поэтому и пытал как эта версия работает.
А она как раз и стоит дешевле на стоимость провода.

[Rumata]

Да причём здесь miniFC

Поэтому и пытал как эта версия работает.

Блин, если нет провода, то берёт со слота. Звук там есть по определению. Логично предположить, что на какой-то контакт затянут видео.
И никто тебе рассказывать что и как работает не будет.

[s11]

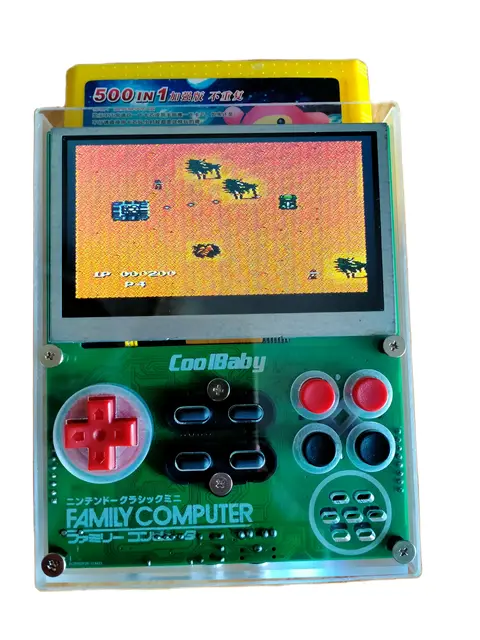

Зачем такая "пагода" ? Слот для картриджа с обратной стороны экрана на уровне его середины китайцам нерациональнее было бы разместить, как в 8 битных портативках 10х годов ? вот как здесь примерно:

Или тут все так и задумано , чтоб потом повторно купили rev.2.0 ?

PS на стиплеровских консолях с 1818p, um6561F-2  экран работает ?

[Gameszzz]

Зачем такая "пагода" ? Слот для картриджа с обратной стороны экрана...

PS на стиплеровских консолях с 1818p, um6561F-2  экран работает ?

Ты вообще тему читал или сразу решил вопрос задать ?
У кого этот экран уже есть ?
Я выше написал,что слот нужно за экран переносить.
Какая разница на чём ему работать если он отдельным шнуром от AV подключается лишь бы стаб и бп вывезли

[s11]

Ты вообще тему читал или сразу решил вопрос задать ?
У кого этот экран уже есть ?
Я выше написал,что слот нужно за экран переносить.
Какая разница на чём ему работать если он отдельным шнуром от AV подключается лишь бы стаб и бп вывезли

ну как минимум пишут что на   новоделах с 5В б.п.  не включается.

[Gameszzz]

ну как минимум пишут что на   новоделах с 5В б.п.  не включается.

Как мне в итоге насчитал китаец,только экран хочет 0.35А.
А в немногочисленных отзывах к товару появился комент,что ав фамик тупо вырубился со стоковым бп.

[Gameszzz]

Собственно получено сие поделко.
Потребляет 0.5А
С пятивольтовым RG приставко работает без проблем
Даже не стал издеваться над стабом и трансформаторным бп микросхемной приставки с запуском флэшкарика
Изо иногда полосило,да светодиод в шар лупит. Динамик один похрипывает.
Пришлось вскрыть. Все микрухи запилены
Единственый дроссель сломан пополам.
Слот стоит качественный.

[Koyote]

Это. Самое главное то где?
Как он видео получает? По шлангу или со слота?

[Gameszzz]

Это. Самое главное то где?
Как он видео получает? По шлангу или со слота?

Видео и аудио со штатных разьёмов на консоли через провод. Но это уже давно было понятно.

[Rumata]

Что и ожидалось.
Вопрос: Куда идут 16, 45 и 46 контакты слота? Сколько ног у чипа?
И там ещё что-то под белой каплей. Я сначала подумал наклейка

[Gameszzz]

Что и ожидалось.
Вопрос: Куда идут 16, 45 и 46 контакты слота? Сколько ног у чипа?
И там ещё что-то под белой каплей. Я сначала подумал наклейка

Сразу напишу про "каплю". Ты прав,это капля клея,которая фиксировала шлейф к плате.
Все дороги проходные,но это не исключает ответвлений.
На плате есть несколько нераспаяных площадок и выводы под разьём. Этот "разьём" пересекается точно,как минимум со звуком,но не напрямую. Динамики не запараллелены. Полиграфия с обратной стороны платы не позволяет беглым осмотром проследить дороги.
Возможно это кусок портативки.
Чуть позже прозвоню звук,как со стороны динамиков,так и разьёма и видео со стороны разьёма.
С пульта регулируется всё то,что минимально регулируется на обычном тв.
+ переворот экрана с шагом 90 градусов.
+ языки.
Дроссель,пока едут с Али,заклеил.
На пульт не всегда нормально реагировал.Предположил,что рядом находящийся светодиод мог засвечивать приёмник,да и не нужен он, светящий в глаз

[Rumata]

Светодиод засвечивать ничего не должен. Это стандартный телевизионный ИК, там своя поднесущая и всё такое, защита от засветки предусмотрена.

ОСД понятно, хотя половина не нужно. Русский-то есть?

[Gameszzz]

Светодиод засвечивать ничего не должен. Это стандартный телевизионный ИК, там своя поднесущая и всё такое, защита от засветки предусмотрена.

ОСД понятно, хотя половина не нужно. Русский-то есть?

Китайский,английский,испанский,итальянский,может неНецкий.
Русского нет,но там в меню всего шесть настроек.
Яркость,цветность,контрастность,Tint (при подаче ntsc),язык,поворот,ресет
Громкость и mute,не завязаны на экран и не имеют osd.

[Koyote]

Видео и аудио со штатных разьёмов на консоли через провод. Но это уже давно было понятно.

Вот чёрт.
Всё таки не умеют китайцы в волшебство и вундервафли. А ведь надежда была до последнего.
Ну да ладно тогда.

[Gameszzz]

Вот чёрт.
Всё таки не умеют китайцы в волшебство и вундервафли. А ведь надежда была до последнего.
Ну да ладно тогда.

Там цена была дешевле,чем отдельный модуль этого экрана с платой им управления и АЦП.
Это ли не волшебство )))

[Rumata]

А ведь надежда была до последнего.

Надежды не было, были иллюзии

[Gameszzz]

Светодиод засвечивать ничего не должен. Это стандартный телевизионный ИК, там своя поднесущая и всё такое, защита от засветки предусмотрена.

Ну если не глазок приёмника,то глаз смотрящего точно

[Rumata]

Это точно. Любят товарищи на индикацию сверхъяркие ставить. Иногда менять приходится.

[Rumata]

По ряду признаков чип очень похож на MST703 / 705
Слева Serial Flash Memory (у меня MK25D40). Повыше группа из четырёх контактов по всей видимости TX, RX, GND, Vcc.
Где-то должно быть питание 3,3 В и питание ядра 1,2 В. Одно из них видимо на 1117, другое SOP-8. Справа возможно звук. У меня ещё драйвер подсветки на CL6201

[Gameszzz]

Это точно. Любят товарищи на индикацию сверхъяркие ставить. Иногда менять приходится.

Он так же является индикатором работы ИК приёмника. Обе его дороги идут на ноги двух рядом расположеных микрух.

[Rumata]

Можно поставить неяркий зелёненький, если что.
Кстати, там очень смешная разводка. Я начала думал, что большие полигоны - земля. А нифига. Эти полигоны ни с чем не соединены. А земля разведена такими же дорожками, что и сигналы. Светодиод скорее всего через резистор повешен или на питание или на землю

[Rumata]

Тут вот пишут, что на этом чипе может стоять флешка Pm25LD010

[Gameszzz]

Земляной полигон здесь используется полноценно. Звук выходит с микрухи через кондёр 47 мкф и далее через два 8омных динамика последовательно.
Здесь вообще все электролиты 47мкф 10вольт. Только все сглаживающие и только один фильтрующий.
Выпаял эту микруху и кондёры. Телефон зарядиться зафиксирую. Питание части микрух 5В,а части 3.3В
Светодиод через резистор 102 висит на плюс 5В,а минусовая нога к неминусовой ноге чипа.
