Не работает клон на SM801-A1

[xar4enko]

Здравствуйте. Достался клон сеги на плате zw-162-02. Проблема заключается в том что она не включается. Блок питания работает. На 7805 напряжения ни на входе ни на выходе нет. При этом на первом конденсаторе (с3) оно есть, на диоде следом за ним есть, а вот на следующем конденсаторе (с6) уже нет. Визуально проблем с дорожками нет. Куда смотреть? Заранее благодарен за помощь)

[quq_CCCP]

Ну либо разьем питания расшатался либо шлейв переломился...

[xar4enko]

Если бы шлейф, тогда на основной плате не было бы напряжения вообще, если я правильно понимаю

[quq_CCCP]

У вас же не приходит на 7805 напряжение, кстати блок питания какой?

[AlexZ]

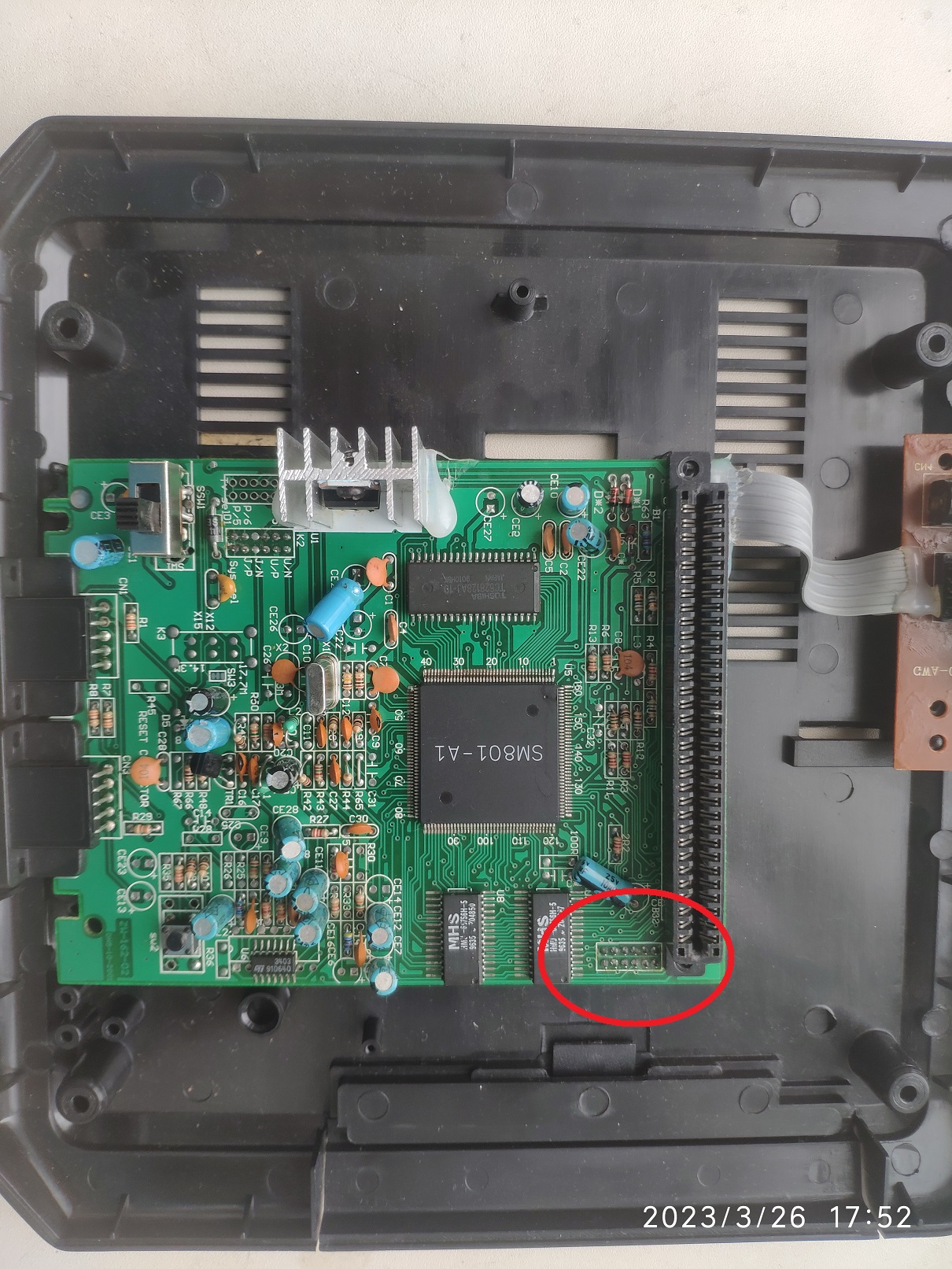

Однажды такая плата у меня не запускалась, был плохой контакт на этом переключателе:
Я его хорошенько пощелкал и все заработало

[xar4enko]

Блок питания 12 вольт 2 Ампера, минус снаружи плюс внутри. По схеме (приложил) 7805 обвязан этими кондерами и диодом, поэтому решил упомянуть.

[quq_CCCP]

Блок питания нужен Плюс снаружи, а Минус внутри.

[xar4enko]

Блок питания нужен Плюс снаружи, а Минус внутри.

Попробую раздобыть.

Добавлено позже:
Переделал блок питания. Напряжение появилось.  Но на экране получил бегущие горизонтальные полосы и гул из динамиков.

[quq_CCCP]

Чето у вас сударь не так с питанием, что за блок питания то?

[xar4enko]

В общем ситуация такая. Заработала. Звук звучит, видео показывает правда при этом фонит по звуку и полосы как будто через камеру телефона на элт телевизор смотришь. Думаю для начала поменять av провод и блок нормальный заказать. Те что мне дали совсем доверия не внушают.

[xar4enko]

Все дело было в блоке питания. Купил "оригинальный"  и никаких шумов и помех. Спасибо всем за помощь.
