Помогите разобраться с Dendy Junior

[Andrey_Ulrich]

Ну тут весьма вероятно что ты отрезал питание джойстиков, а они тоже питаются

Я померил напряжение на контактах джойстиков. С кнопкой в выключенном состоянии питание на них не подаётся.
А с включённой кнопкой картина такая:

Добавлено позже:
Нашёл две пары замкнутых контакта слота для картриджа...

[Andrey_Ulrich]

Хотя может они и должны быть замкнуты...

[Фамиклон]

где случился обход кнопки?

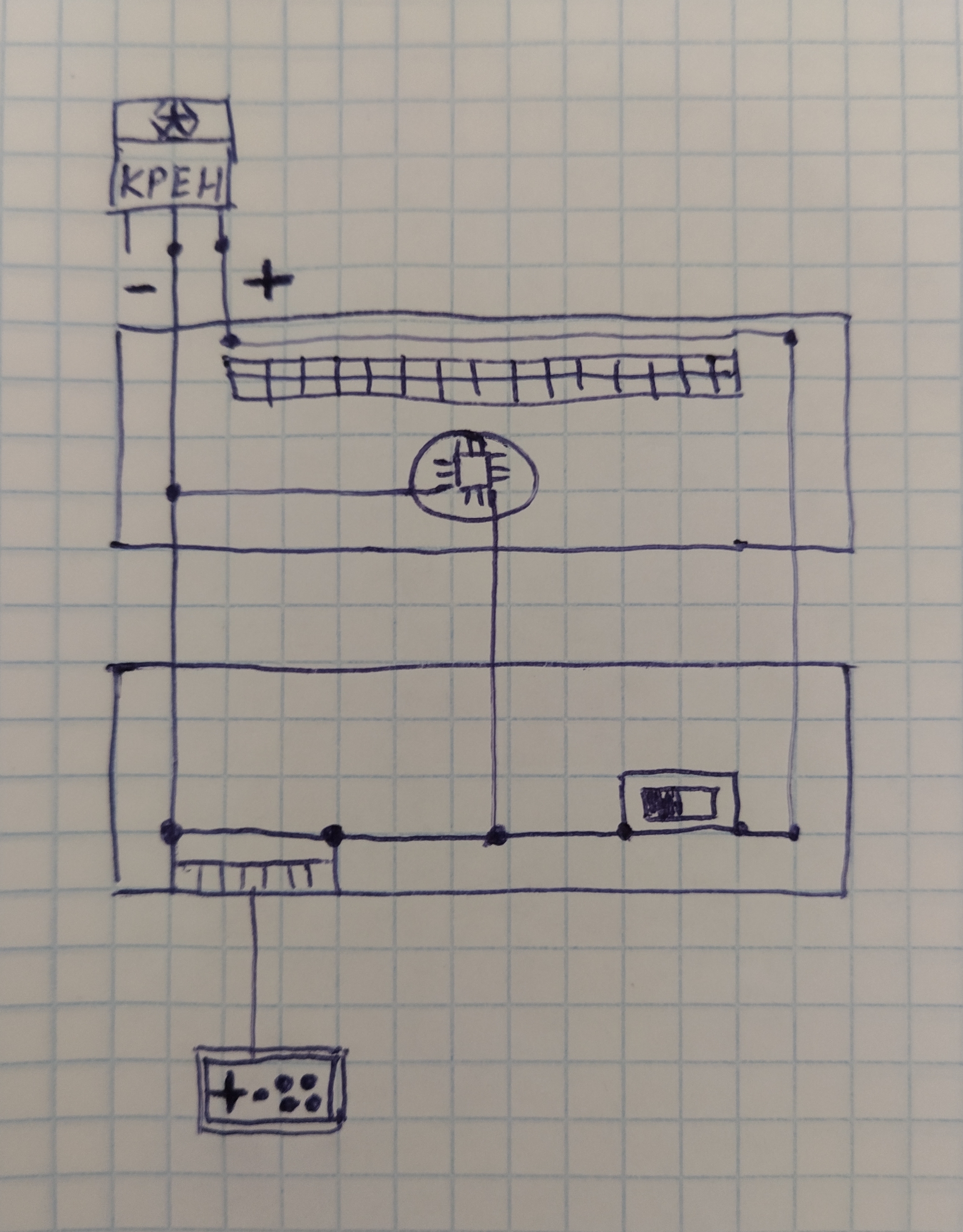

Сам что-ли случился? смотри там где паял, ктож знает чего ты там наделал. Где-то перемкнул. Примерная схема питания для понимания.

[Andrey_Ulrich]

смотри там где паял, ктож знает чего ты там наделал

Я не вижу ничего такого. Вроде как вернул в исходное состояние.
Вопрос. Должны ли быть замкнуты между собой 45 и 46, а также 48 и 49 контакты слота для картриджа?

[Ivan_Ages]

Посмотри между платой и разъёмом картриджей. Может шарик припоя или кусок провода внутри.

[Andrey_Ulrich]

Посмотри между платой и разъёмом картриджей. Может шарик припоя или кусок провода внутри

Да вот ничего не вижу. Не очень обзорность. Я думаю может выпаять и посмотреть.
Просто нет понимания, норма это или нет, когда не которые контакты слота замкнуты.

[wolfer]

Выкинь ты ее уже)) Давай новую куплю

[Andrey_Ulrich]

Выкинь ты ее уже)) Давай новую куплю

У меня есть новая. Мне просто интересно)

[Ivan_Ages]

Да. Некоторые пины замкнуты могут быть. Наличие картриджа (иногда на разных пинах) и доп.звук. Может ещё чего с памятью.  По дорожкам не видно куда идут? Прозвони. Если в каплю, то наверно это самое мы уже всё


[Andrey_Ulrich]

Если в каплю, то наверно это самое мы уже всё

Ага, звонятся по капле.
И что, всë пропало? Картинка то со звуком есть...
Имеет смысл слот отпаять, чтобы посмотреть, что с контактами под ним?
