Вывод RGB Scart изображения с Sega Mega Drive 2

[Charlie...]

Заказал себе еще до НГ оригинальную SMD2 с Японии. Регион NTSC-J.
Подключал к своему LCD TV с разрешением 640x480 через оригинальный AV. Картинка вполне сносная, но SMD2 из коробки может выдавать RGB изображение.
Купил качественный самодельный RGB Scart кабель (не Али), экранированный, все по фэн-шую.
Подключаю к своему TV по RGB SCART входу (у меня их два, оба 100% рабочие) и получаю какие-то помехи, и изображение сваливается в розово/красный цвет. Фото приложу. Вдобавок ко всему, сигнал не переходил в RGB, нет тех самых трех горизонтальных точек.
Продавец утверждает, что кабель 100% рабочий, так как перед отправкой проверяет. Может в случае чего и с другим кабелем и со своей приставкой пригнать и вместе проверить.

Собственно, может мы каких нюансов не знаю? На что грешить? Неужели как-то можно убить RGB выход на консоли?
Либо на ТВ грешить, либо на кабель все же, либо (что страшно, вещь недешевая) консоль.
Что еще можно проверить?

Добавлено позже:

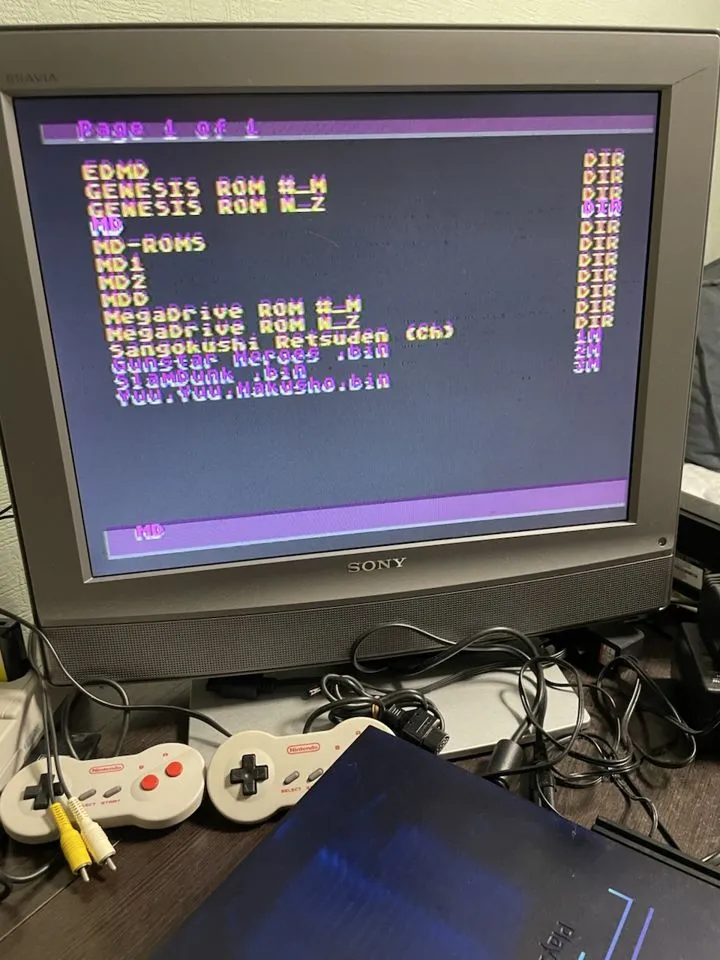

Первое фото - через AV
Второе и третье - через RGB

[EVIL]

Синхронизация через чо сделана?
Греши на телек, если уверен в кабеле. А лучше, прежде чем начинать, проверить еще один кабель и телек.

[Charlie...]

Синхронизация через чо сделана?

Через композит. То и смущает, что если на РГБ не переключается, должен выводить обычную композит картинку, с которой все нормально. А нет, артефакты и розово-красное изображение.

[EVIL]

Через композит. То и смущает, что если на РГБ не переключается, должен выводить обычную композит картинку, с которой все нормально. А нет, артефакты и розово-красное изображение.

Ты бы кабель показал?
Может там "крутило" по каналам. Если точно есть все цвета, то греши на телек.
Можешь попробовать разобрать разъем, проверить на целостность и по одному вынимать пины R G B и проверить что меняется.
Может там стоит какая-то микруха-усилитель и дело в этом.

[Charlie...]

Вот фото кабеля. Пока дербанить не буду, возможно завтра продавец заедет с другим кабелем/своей консолью.

А консоль точно отметаем? Сам бы не хотел, чтобы в ней дело было.
Просто у телевизора точно входы рабочие, я ПС1 подключаю по RGB Scart кабелю от того же продавца, все работает. И с китайским с Али работало.
А вот с MD2 незадача какая-то.
У продавца есть гипотеза, что в резисторе дело, который на сигнал включения. Думает, может заменить ом на 100 или перемкнуть. Но для меня это темный лес, поэтому и создал тему, чтобы по возможности больше вариантов было. Другого ТВ к сожалению нет, вернее есть, но точно такой же. Но там картина аналогичная.

[EVIL]

На включение там 20 (вроде) вольт и сега так не умеет. Только оригинальный xbox умел.
Разбирай, смотри целостность всего, сверяй с общедоступной схемой...

[DenGHz]

Судя по фото, отсутствует зеленый цвет. Мультиметром можно проверить целостность зеленого канала в кабеле.
Если норма, то уделить внимание разъему консоли. А именно - пину 3. Может окислы. Аккуратно иголкой почистить.

[Gameszzz]

Судя по фото, отсутствует зеленый цвет. Мультиметром можно проверить целостность зеленого канала в кабеле.
Если норма, то уделить внимание разъему консоли. А именно - пину 3. Может окислы. Аккуратно иголкой почистить.

Здесь распиновка от мд2 нужна )))

[SavitarSvit]

Конечно дело в кабеле. По какой схеме собран и что там поставлено - известно только сборщику.

Крайний вариант, сам штекер не до конца воткнут в консоль. Штырьков там много, заходит туго, вот что то и не контачит.

[Gameszzz]

Конечно дело в кабеле. По какой схеме собран и что там поставлено - известно только сборщику.

Крайний вариант, сам штекер не до конца воткнут в консоль. Штырьков там много, заходит туго, вот что то и не контачит.

Исключать проблемы с разьёмом на самой консоли то же не стоит. Кольцевые трещины,обрыв дорожки....

[SavitarSvit]

Исключать проблемы с разьёмом на самой консоли то же не стоит. Кольцевые трещины,обрыв дорожки....

Кстати, это же MD2, там постоянно трещины на разъемах образуются... Но меня все же смущает сдвиг цвета на изо, если бы был обрыв одной из RGB линий, то такого сдвига не было бы.

[Gameszzz]

Кстати, это же MD2, там постоянно трещины на разъемах образуются... Но меня все же смущает сдвиг цвета на изо, если бы был обрыв одной из RGB линий, то такого сдвига не было бы.

Ну ежели ТС не может сам проверить провод,то осмотреть пайку AV разьёма + разьёма питания, вполне в его силах. Даже если это не укажет на источник нынешней проблемы,то состояние полезно будет знать,чтобы потом не удивиться,если перестанет включаться

[Dyons]

Кстати, это же MD2, там постоянно трещины на разъемах образуются... Но меня все же смущает сдвиг цвета на изо, если бы был обрыв одной из RGB линий, то такого сдвига не было бы.

сдвиг цвета, это когда кабель полный кусок дерьма

[terek]

Узнаю кабель по отвратной пластиковой оплётке и дешёвому scart разъёму. Брал такого типа для PS1... отвалилась оплётка у выхода.
Теперь все кабели типа таких беру у Кабельщика.

[DenGHz]

Здесь распиновка от мд2 нужна )))

Тю, блин. Исправил

[Gameszzz]

Конечно, забавно,что продавец приедет с сежкой и другим кабелем,вот бэ все продавцы так,особенно с али

[Charlie...]

Всем привет. Спасибо всем за внимание к моей проблеме.
Саму приставку раскрутил, фото сделал. С распайкой проблем не вижу, а вот коннектор выглядит так, будто уже повидал эту жизнь.

Аккуратненько сам разъем почистил щеткой с изопропилом и тоненькой иголочкой контакты слегка.
Но увы, по AV - все нормально, по RGB кабелю - та же сине-красная шляпа и помехи. И, конечно же, в режим RGB (***) не переходит.

Если все же дело окажется в коннекторе (как же этого не хочется), кто-то в курсе, можно их где-то купить? На Али не нашел (может плохо искал), или придется донор искать?(((

[Gameszzz]

Charlie...,
Да нормально у тебя всё с коннектором.
Где там "продавец примчиться" ?
Если мчиться,то жди,если теперь это твоя проблема,то вскрывай корпус скарт штеккера

[Charlie...]

Ладно, дождусь продавца, отпишусь по итогам. Поздно вечером примчит, он из соседнего города, но будет проездом)

[Charlie...]

Заметил, что один штырек то утопился, не на одном уровне.
Это что, красный цвет или +5v?

[Gameszzz]

Charlie...,

Вроде красный,если верить схеме выше

[Charlie...]

Да, красный. Попробовал пинцетом подтянуть, не дается зараза.
И главный вопрос, если красный пин не контачит или контакт плохой, ТВ может не переключаться же в RGB режим?

[Gameszzz]

Да, красный. Попробовал пинцетом подтянуть, не дается зараза.
И главный вопрос, если красный пин не контачит или контакт плохой, ТВ может не переключаться же в RGB режим?

Если бы он не переключался,то ты бы видел тот же самый правильный композит

[Charlie...]

Если бы он не переключался,то ты бы видел тот же самый правильный композит

Так он когда переключается, я явно вижу пиктограмму с тремя точками ***, а тут не вижу.
Вот на первом фото пример подключенной плойки по РГБ скарт (к тому же разъему).
На втором фото подключенная Сега по кабелю РГБ, в режим не переключается. Отсюда и вопрос, может ли красный пин утопленный на это влиять.

[mirmica]

У меня проблема немного иная, но тоже нет RGB. При подключении обычный композит.
При этом провод свозил к другому человеку и подключили тушку в той же PALовской ревизии... RGB есть.
Провод исключил.
Повезу тушку на перепайку разъема. Вдруг поможет.
На фото подключение по скарту... в (***) не переходит.

[SavitarSvit]

mirmica, а с чего ты взял, что на твоем телевизоре должна появиться иконка с тремя точками? Если нет такого значка на экране, это не значит, что РГБ режим не включился. С чего ты взял, что РГБ у тебя не включается? По фото экрана ничего не понятно.

Добавлено позже:

Так он когда переключается, я явно вижу пиктограмму с тремя точками ***, а тут не вижу.

Просто не все сигналы через твой скарт кабель поступают на телик. Чего то не хватает, вот и картинка не верная и телик не опознал режим как РГБ.

Добавлено позже:

Отсюда и вопрос, может ли красный пин утопленный на это влиять.

Какая тебе разница, виноват ли красный пин или нет? Ты же не будешь скарт кабель разбирать до прихода "мастера". Вот он тебе и пояснит, в чем проблема.

[Razor]

Второе и третье - через RGB

Вот такая фигня один в один у меня была с дешманским RGB кабелем, который улетел в помойку

[EVIL]

Вот такая фигня один в один у меня была с дешманским RGB кабелем, который улетел в помойку

У меня все - дешманские и они неплохие, а сделаны они из кабелей джоев от smd. Только таких, какие были в старые времена, а не тоненьких как щас.
Вполне себе нормально.

[Razor]

У меня все - дешманские и они неплохие

Так я и не говорю, что все плохие. Один плохой попался на кучу нормальных

[Charlie...]

Отлегло))) дело было в кабеле, что-то с резистором.
картинка сок.
